公布日：2022.09.16

申請日：2022.08.18

分類號：B01D29/50(2006.01)I;B01D29/82(2006.01)I;B01D35/12(2006.01)I

摘要

本發明公開了一種便于清理的農村污水自動化處理裝置及其處理方法，涉及農村污水處理相關領域，為解決目前清理垃圾時必須停止進水，使垃圾位置沒有水分后推動垃圾進入垃圾箱中，垃圾清理完后才能進水，不能連續進行清理工作，且過濾出的垃圾沒有處理過程直接進入垃圾箱中，垃圾箱中垃圾之間空隙大，占用垃圾存放空間的問題。所述處理池上端設置有垃圾處理機構，垃圾處理機構設置有兩組，所述垃圾處理機構包括連接橫板，所述連接橫板下端通過電機支架安裝有第二驅動電機，所述第二驅動電機的輸出軸端設置有豎向驅動蝸桿，所述連接橫板下端沿第二驅動電機的兩側設置有第三轉動座，所述第三轉動座上通過軸轉動連接有從動蝸輪。

權利要求書

1.一種便于清理的農村污水自動化處理裝置，包括處理池（1），其特征在于：所述處理池（1）上端設置有垃圾處理機構（14），垃圾處理機構（14）設置有兩組，所述垃圾處理機構（14）包括連接橫板（20），所述連接橫板（20）下端通過電機支架安裝有第二驅動電機（21），所述第二驅動電機（21）的輸出軸端設置有豎向驅動蝸桿（22），所述連接橫板（20）下端沿第二驅動電機（21）的兩側設置有第三轉動座（25），所述第三轉動座（25）上通過軸轉動連接有從動蝸輪（26），從動蝸輪（26）與豎向驅動蝸桿（22）嚙合，所述從動蝸輪（26）上一體連接有固定塊（27），所述固定塊（27）遠離從動蝸輪（26）的一端固定連接有L形連接桿（28），所述L形連接桿（28）另一端焊接固定有第四轉動座（29），所述第四轉動座（29）上通過軸轉動連接有轉動調節桿（30），所述轉動調節桿（30）的另一端通過軸轉動連接有第五轉動座（31），兩個所述第五轉動座（31）的下端共同焊接固定有垃圾攔截組件（32），所述垃圾攔截組件（32）內部設置為垃圾攔截腔（50），所述垃圾攔截腔（50）內部的上端滑動連接有壓板（51），壓板（51）的外側面設置有橡膠層，所述豎向驅動蝸桿（22）的下端焊接固定有連接塊（23），所述連接塊（23）的下端焊接固定有中間桿（24），中間桿（24）的另一端延伸至垃圾攔截腔（50）的內部與壓板（51）通過軸承轉動連接；所述處理池（1）的中間設置有中間隔墻（2），所述處理池（1）內部沿中間隔墻（2）的一端設置為污水處理腔（3），所述處理池（1）內部沿中間隔墻（2）的另一端設置為垃圾堆放腔（4），所述處理池（1）上端兩側設置有區域調節機構（7），垃圾處理機構（14）與區域調節機構（7）對應設置，所述區域調節機構（7）與處理池（1）通過支撐立板（13）支撐固定，所述區域調節機構（7）上開設有中間滑動槽（8），所述中間滑動槽（8）內安裝有驅動絲桿（9），所述區域調節機構（7）一端沿驅動絲桿（9）的一端安裝有第一驅動電機（12），所述區域調節機構（7）上沿中間滑動槽（8）的兩側開設有側滑動槽（10），所述側滑動槽（10）內固定連接有限位桿（11）。

2.根據權利要求1所述的一種便于清理的農村污水自動化處理裝置，其特征在于：所述垃圾攔截組件（32）包括攔截箱體（37）和攔截板體（38），所述攔截箱體（37）包括上板體（39），所述上板體（39）的前端開設有矩形槽（40），所述矩形槽（40）內通過軸承轉動連接有連接桿（41），所述連接桿（41）外部的中間固定連接有從動齒輪（42），所述攔截板體（38）包括轉動部（47），轉動部（47）與連接桿（41）焊接固定，所述上板體（39）上端的前端安裝有第三驅動電機（49），所述第三驅動電機（49）的輸出軸端安裝有橫向驅動蝸桿（48），橫向驅動蝸桿（48）與從動齒輪（42）嚙合。

3.根據權利要求2所述的一種便于清理的農村污水自動化處理裝置，其特征在于：所述上板體（39）的下端焊接固定有第一焊接框架（43），所述第一焊接框架（43）內焊接固定有C形攔截網板（44），所述攔截板體（38）還包括第二焊接框架（45），轉動部（47）焊接固定于第二焊接框架（45）內端的上端，所述第二焊接框架（45）內焊接固定有矩形攔截網板（46）。

4.根據權利要求3所述的一種便于清理的農村污水自動化處理裝置，其特征在于：所述垃圾攔截組件（32）內部的下端設置有下緩沖組件（52），所述下緩沖組件（52）包括上矩形板（53），所述上矩形板（53）的前端一體連接有導料斜板（54），所述導料斜板（54）的前端以及上矩形板（53）的后端均一體連接有限位立板（55），所述限位立板（55）內端的下端一體連接有固定內沿（56），兩個所述限位立板（55）之間沿固定內沿（56）的上端設置有下矩形板（57），所述下矩形板（57）與上矩形板（53）之間陣列固定有緩沖彈簧（58），所述下矩形板（57）的兩端設置為焊接部（59），焊接部（59）焊接于第一焊接框架（43）內側的上端。

5.根據權利要求4所述的一種便于清理的農村污水自動化處理裝置，其特征在于：所述L形連接桿（28）上貫穿設置有限位滑槽（33），所述連接橫板（20）下端沿第三轉動座（25）的外側焊接固定有第六轉動座（35），所述第六轉動座（35）通過軸轉動連接有減震器（34），所述減震器（34）的另一端穿過L形連接桿（28）與轉動軸（36）連接，轉動軸（36）在限位滑槽（33）內自由轉動并滑動，轉動軸（36）的兩端沿L形連接桿（28）的兩端設置有限位頭。

6.根據權利要求5所述的一種便于清理的農村污水自動化處理裝置，其特征在于：所述連接橫板（20）的上端設置有連接滑動板（15），連接滑動板（15）與驅動絲桿（9）通過螺紋連接，連接滑動板（15）與限位桿（11）滑動連接，所述連接滑動板（15）與連接橫板（20）之間一端的中間設置有轉動塊（18）和第二轉動座（19），轉動塊（18）和第二轉動座（19）通過軸轉動連接，轉動塊（18）與連接滑動板（15）焊接固定，第二轉動座（19）與連接橫板（20）焊接固定，所述連接滑動板（15）與連接橫板（20）之間另一端的兩側安裝有驅動液壓桿（17），所述驅動液壓桿（17）與連接滑動板（15）之間以及驅動液壓桿（17）輸出桿與連接橫板（20）之間通過第一轉動座（16）轉動連接。

7.根據權利要求6所述的一種便于清理的農村污水自動化處理裝置，其特征在于：所述處理池（1）的一側安裝有進水管（5），所述處理池（1）的另一側安裝有排水管（6），進水管（5）和排水管（6）的另一端均延伸至污水處理腔（3）的內部。

8.一種處理方法，基于權利要求7所述的一種便于清理的農村污水自動化處理裝置實現，其特征在于，包括如下步驟：步驟一：前一組垃圾處理機構（14）上的第三驅動電機（49）驅動橫向驅動蝸桿（48）轉動，因橫向驅動蝸桿（48）與從動齒輪（42）嚙合，從動齒輪（42）驅動連接桿（41）轉動，使轉動部（47）和攔截板體（38）轉動，攔截板體（38）轉動打開，攔截箱體（37）的垃圾攔截腔（50）暴露；步驟二：垃圾順著水流到達攔截箱體（37）位置，順著下緩沖組件（52）上的導料斜板（54）進入垃圾攔截腔（50）內，持續收集垃圾；步驟三：需要清理垃圾時，前一組垃圾處理機構（14）上第三驅動電機（49）驅動橫向驅動蝸桿（48）轉動，攔截板體（38）轉動封閉攔截箱體（37）的進入口位置；同時后一組垃圾處理機構（14）上第三驅動電機（49）驅動橫向驅動蝸桿（48）轉動，使攔截板體（38）轉動打開，攔截箱體（37）的垃圾攔截腔（50）暴露；步驟四：前一組垃圾處理機構（14）上第二驅動電機（21）驅動豎向驅動蝸桿（22）轉動，因豎向驅動蝸桿（22）與從動蝸輪（26）的嚙合關系帶動從動蝸輪（26）、固定塊（27）和L形連接桿（28）向上轉動，通過轉動調節桿（30）拉動垃圾攔截組件（32）向上，垃圾攔截組件（32）內水分通過C形攔截網板（44）和矩形攔截網板（46）漏回污水處理腔（3）；步驟五：垃圾攔截組件（32）向上運動的同時，壓板（51）與中間桿（24）連接，壓板（51）相對垃圾攔截組件（32）向下運動擠壓垃圾攔截腔（50）內垃圾，隨著垃圾攔截組件（32）持續向上，離開污水處理腔（3）內，垃圾攔截腔（50）內垃圾被擠壓更加完全，水分被濾出，垃圾之間的空間被縮減，下緩沖組件（52）上的緩沖彈簧（58）在壓力作用下壓縮；步驟六：前一組垃圾處理機構（14）上的第一驅動電機（12）驅動驅動絲桿（9）轉動，連接滑動板（15）沿著中間滑動槽（8）和側滑動槽（10）向垃圾堆放腔（4）方向滑動，前一組垃圾處理機構（14）上第三驅動電機（49）驅動橫向驅動蝸桿（48）轉動，使攔截板體（38）轉動打開，攔截箱體（37）的垃圾攔截腔（50）暴露，驅動液壓桿（17）的輸出桿收縮，連接橫板（20）及其下部結構以轉動塊（18）和第二轉動座（19）的連接軸為圓心轉動，使得垃圾攔截腔（50）內壓縮垃圾進入垃圾堆放腔（4）內；步驟七：兩組垃圾處理機構（14）交替過濾垃圾以及清理過濾后垃圾。

發明內容

本發明的目的在于提供一種便于清理的農村污水自動化處理裝置及其處理方法，以解決上述背景技術中提出的目前清理垃圾時必須停止進水，使垃圾位置沒有水分后推動垃圾進入垃圾箱中，垃圾清理完畢后才能進水，不能連續進行清理工作，且過濾出的垃圾沒有處理過程直接進入垃圾箱中，垃圾箱中垃圾之間空隙大，占用垃圾存放空間的問題。

為實現上述目的，本發明提供如下技術方案：一種便于清理的農村污水自動化處理裝置，包括處理池，所述處理池上端設置有垃圾處理機構，垃圾處理機構設置有兩組，所述垃圾處理機構包括連接橫板，所述連接橫板下端通過電機支架安裝有第二驅動電機，所述第二驅動電機的輸出軸端設置有豎向驅動蝸桿，所述連接橫板下端沿第二驅動電機的兩側設置有第三轉動座，所述第三轉動座上通過軸轉動連接有從動蝸輪，從動蝸輪與豎向驅動蝸桿嚙合，所述從動蝸輪上一體連接有固定塊，所述固定塊遠離從動蝸輪的一端固定連接有L形連接桿，所述L形連接桿另一端焊接固定有第四轉動座，所述第四轉動座上通過軸轉動連接有轉動調節桿，所述轉動調節桿的另一端通過軸轉動連接有第五轉動座，兩個所述第五轉動座的下端共同焊接固定有垃圾攔截組件，所述垃圾攔截組件內部設置為垃圾攔截腔，所述垃圾攔截腔內部的上端滑動連接有壓板，壓板的外側面設置有橡膠層，所述豎向驅動蝸桿的下端焊接固定有連接塊，所述連接塊的下端焊接固定有中間桿，中間桿的另一端延伸至垃圾攔截腔的內部與壓板通過軸承轉動連接。

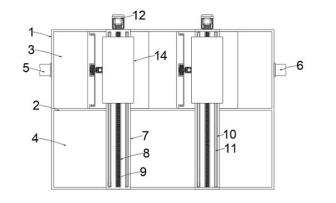

優選的，所述處理池的中間設置有中間隔墻，所述處理池內部沿中間隔墻的一端設置為污水處理腔，所述處理池內部沿中間隔墻的另一端設置為垃圾堆放腔，所述處理池上端兩側設置有區域調節機構，垃圾處理機構與區域調節機構對應設置，所述區域調節機構與處理池通過支撐立板支撐固定，所述區域調節機構上開設有中間滑動槽，所述中間滑動槽內安裝有驅動絲桿，所述區域調節機構一端沿驅動絲桿的一端安裝有第一驅動電機，所述區域調節機構上沿中間滑動槽的兩側開設有側滑動槽，所述側滑動槽內固定連接有限位桿。

優選的，所述垃圾攔截組件包括攔截箱體和攔截板體，所述攔截箱體包括上板體，所述上板體的前端開設有矩形槽，所述矩形槽內通過軸承轉動連接有連接桿，所述連接桿外部的中間固定連接有從動齒輪，所述攔截板體包括轉動部，轉動部與連接桿焊接固定，所述上板體上端的前端安裝有第三驅動電機，所述第三驅動電機的輸出軸端安裝有橫向驅動蝸桿，橫向驅動蝸桿與從動齒輪嚙合。

優選的，所述上板體的下端焊接固定有第一焊接框架，所述第一焊接框架內焊接固定有C形攔截網板，所述攔截板體還包括第二焊接框架，轉動部焊接固定于第二焊接框架內端的上端，所述第二焊接框架內焊接固定有矩形攔截網板。

優選的，所述垃圾攔截組件內部的下端設置有下緩沖組件，所述下緩沖組件包括上矩形板，所述上矩形板的前端一體連接有導料斜板，所述導料斜板的前端以及上矩形板的后端均一體連接有限位立板，所述限位立板內端的下端一體連接有固定內沿，兩個所述限位立板之間沿固定內沿的上端設置有下矩形板，所述下矩形板與上矩形板之間陣列固定有緩沖彈簧，所述下矩形板的兩端設置為焊接部，焊接部焊接于第一焊接框架內側的上端。

優選的，所述L形連接桿上貫穿設置有限位滑槽，所述連接橫板下端沿第三轉動座的外側焊接固定有第六轉動座，所述第六轉動座通過軸轉動連接有減震器，所述減震器的另一端穿過L形連接桿與轉動軸連接，轉動軸在限位滑槽內自由轉動并滑動，轉動軸的兩端沿L形連接桿的兩端設置有限位頭。

優選的，所述連接橫板的上端設置有連接滑動板，連接滑動板與驅動絲桿通過螺紋連接，連接滑動板與限位桿滑動連接，所述連接滑動板與連接橫板之間一端的中間設置有轉動塊和第二轉動座，轉動塊和第二轉動座通過軸轉動連接，轉動塊與連接滑動板焊接固定，第二轉動座與連接橫板焊接固定，所述連接滑動板與連接橫板之間另一端的兩側安裝有驅動液壓桿，所述驅動液壓桿與連接滑動板之間以及驅動液壓桿輸出桿與連接橫板之間通過第一轉動座轉動連接。

優選的，所述處理池的一側安裝有進水管，所述處理池的另一側安裝有排水管，進水管和排水管的另一端均延伸至污水處理腔的內部。

一種處理方法，包括如下步驟：

步驟一、前一組垃圾處理機構上的第三驅動電機驅動橫向驅動蝸桿轉動，因橫向驅動蝸桿與從動齒輪嚙合，從動齒輪驅動連接桿轉動，使轉動部和攔截板體轉動，攔截板體轉動打開，攔截箱體的垃圾攔截腔暴露；

步驟二、垃圾順著水流到達攔截箱體位置，順著下緩沖組件上的導料斜板進入垃圾攔截腔內，持續收集垃圾；

步驟三、需要清理垃圾時，前一組垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿轉動，攔截板體轉動封閉攔截箱體的進入口位置；同時后一組垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿轉動，使攔截板體轉動打開，攔截箱體的垃圾攔截腔暴露；

步驟四、前一組垃圾處理機構上第二驅動電機驅動豎向驅動蝸桿轉動，因豎向驅動蝸桿與從動蝸輪的嚙合關系帶動從動蝸輪、固定塊和L形連接桿向上轉動，通過轉動調節桿拉動垃圾攔截組件向上，垃圾攔截組件內水分通過C形攔截網板和矩形攔截網板漏回污水處理腔；

步驟五、垃圾攔截組件向上運動的同時，壓板與中間桿連接，壓板相對垃圾攔截組件向下運動擠壓垃圾攔截腔內垃圾，隨著垃圾攔截組件持續向上，離開污水處理腔內，垃圾攔截腔內垃圾被擠壓更加完全，水分被濾出，垃圾之間的空間被縮減，下緩沖組件上的緩沖彈簧在壓力作用下壓縮；

步驟六、前一組垃圾處理機構上第一驅動電機驅動驅動絲桿轉動，連接滑動板沿著中間滑動槽和側滑動槽向垃圾堆放腔方向滑動，前一組垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿轉動，使攔截板體轉動打開，攔截箱體的垃圾攔截腔暴露，驅動液壓桿的輸出桿收縮，連接橫板及其下部結構以轉動塊和第二轉動座的連接軸為圓心轉動，使得垃圾攔截腔內壓縮垃圾進入垃圾堆放腔內；

步驟七、兩組垃圾處理機構交替過濾垃圾以及清理過濾后垃圾。

與現有技術相比，本發明的有益效果是：

1、該發明中，清理垃圾時，第二驅動電機驅動豎向驅動蝸桿轉動，因豎向驅動蝸桿與從動蝸輪的嚙合關系帶動從動蝸輪、固定塊和L形連接桿向上轉動，通過轉動調節桿拉動垃圾攔截組件向上，垃圾攔截組件內水分通過C形攔截網板和矩形攔截網板漏回污水處理腔。同時，壓板與中間桿連接，壓板相對垃圾攔截組件向下運動擠壓垃圾攔截腔內垃圾，隨著垃圾攔截組件持續向上，離開污水處理腔內，垃圾攔截腔內垃圾被擠壓更加完全，水分被濾出，垃圾之間的空間被縮減，使垃圾中水分被濾出，減少存放在垃圾中的水分，更便于后續清除工作；且垃圾壓縮后占用空間大大減少，便于后續清除和運輸工作。解決了目前清理垃圾時過濾出的垃圾沒有處理過程直接進入垃圾箱中，垃圾箱中垃圾之間空隙大，占用垃圾存放空間的問題；

2、該發明中，前一組垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿轉動，因橫向驅動蝸桿與從動齒輪嚙合，從動齒輪驅動連接桿轉動，使轉動部和攔截板體轉動，攔截板體轉動打開，攔截箱體的垃圾攔截腔暴露，收集垃圾；前一組垃圾處理機構垃圾過濾收集后進行垃圾清理，同時后一組垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿轉動，使攔截板體轉動打開，攔截箱體的垃圾攔截腔暴露，收集垃圾；兩組垃圾處理機構交替進行過濾垃圾以及清理過濾后垃圾的過程，實現了清理過程的連續化操作，在不停止進水的情況下也能正常進行處理工作，解決了目前清理垃圾時必須停止進水，使垃圾位置沒有水分后推動垃圾進入垃圾箱中，垃圾清理完畢后才能進水，不能連續進行清理工作的問題；

3、該發明中，垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿轉動，因橫向驅動蝸桿與從動齒輪嚙合，從動齒輪驅動連接桿轉動，使轉動部和攔截板體轉動，攔截板體轉動打開，攔截箱體的垃圾攔截腔暴露，收集垃圾；垃圾處理機構上第三驅動電機驅動橫向驅動蝸桿反向轉動，攔截板體轉動關閉，攔截箱體的垃圾攔截腔被關閉，從而在被驅動向上運動時避免垃圾漏出，且能將水分濾出，配合其他驅動結構實現垃圾的轉移清理工作；

4、該發明中，驅動液壓桿的輸出桿收縮，連接橫板及其下部結構以轉動塊和第二轉動座的連接軸為圓心轉動，垃圾攔截腔內壓縮垃圾因重力向下滑動進入垃圾堆放腔內，實現壓縮后垃圾的轉移工作。

（發明人：肖勝剛;劉永興;陳連彬）
