公布日：2022.11.22
申請日：2022.08.13
分類號：C02F9/04(2006.01)I;B01F27/054(2022.01)I;B01F35/71(2022.01)I;C02F103/18(2006.01)N
摘要

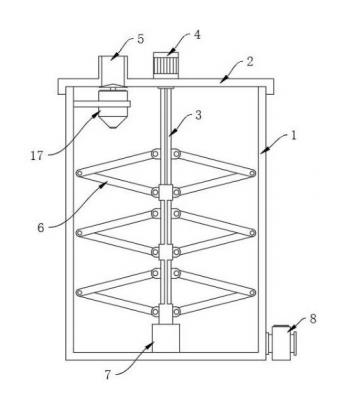

脫硫環保用廢水處理裝置，屬于廢水處理裝置技術領域，包括脫硫廢水處理罐以及固定在脫硫廢水處理罐頂端的頂蓋，所述脫硫廢水處理罐中轉動設置有驅動桿，所述驅動桿的兩端等距固定有第二攪拌桿，且驅動桿上等距套接有滑動管，多個所述滑動管上均固定有與第二攪拌桿轉動連接的第一攪拌桿，所述頂蓋的頂端固定有進水管，且頂蓋下方設置有與脫硫廢水處理罐內壁固定的加藥罐，所述加藥罐中彈性插接有升降桿，所述升降桿的頂端固定有吻合插接在進水管底端的動力架，且升降桿的底端固定有吻合插接在加藥罐底部的密封塞，該脫硫環保用廢水處理裝置，便于對注入脫硫廢水的同時添加凈化劑，提升了脫硫廢水處理的便捷性。
權利要求書
1.一種脫硫環保用廢水處理裝置，其組成包括：脫硫廢水處理罐以及固定在脫硫廢水處理罐頂端的頂蓋，其特征是：所述的脫硫廢水處理罐中轉動連接有驅動桿，所述的驅動桿的兩端等距固定有第二攪拌桿，且驅動桿上等距套接有滑動管，多個所述的滑動管上均固定有與第二攪拌桿轉動連接的第一攪拌桿，所述的頂蓋的頂端固定有進水管，且頂蓋下方設置有與脫硫廢水處理罐內壁固定的加藥罐，所述的加藥罐中彈性插接有升降桿，所述的升降桿的頂端固定有吻合插接在進水管底端的動力架，且升降桿的底端固定有吻合插接在加藥罐底部的密封塞。
2.根據權利要求1所述的一種脫硫環保用廢水處理裝置，其特征是：所述的頂蓋的頂端面中心位置處固定安裝有電機，所述的電機機軸與驅動桿固定連接。
3.根據權利要求1或2所述的一種脫硫環保用廢水處理裝置，其特征是：所述的滑動管的內壁開設有定位槽，所述的驅動桿的外壁凸出固定有吻合插接在定位槽中的定位部。
4.根據權利要求3所述的一種脫硫環保用廢水處理裝置，其特征是：所述的第一攪拌桿和第二攪拌桿的一端通過銷軸轉動連接，且第一攪拌桿與第二攪拌桿的另一端均轉動裝置有安裝架，并通過安裝架分別固定連接在滑動管和驅動桿上。
5.根據權利要求1或2或3或4所述的一種脫硫環保用廢水處理裝置，其特征是：所述的脫硫廢水處理罐的底壁固定有套設在驅動桿上的密封罐，相鄰的兩個所述的滑動管之間對稱固定有連接桿。
6.根據權利要求5所述的一種脫硫環保用廢水處理裝置，其特征是：所述的滑動管滑動穿過密封罐的底端固定連接有密封升降板，所述的密封罐的底壁兩側均固定有與密封升降板固定連接的電動推桿。
7.根據權利要求1或2或3或4或5或6所述的一種脫硫環保用廢水處理裝置，其特征是：所述的加藥罐上固定套接有緊固架，所述的緊固架與脫硫廢水處理罐的內壁固定連接。
8.根據權利要求1或2或3或4或5或6或7所述的一種脫硫環保用廢水處理裝置，其特征是：所述的升降桿的中心位置處固定套接有擋板，且升降桿上套設有彈簧，所述的彈簧的兩端分別與擋板和加藥罐的頂壁固定連接。
9.根據權利要求1或2或3或4或5或6或7或8所述的一種脫硫環保用廢水處理裝置，其特征是：所述的脫硫廢水處理罐的側壁底端固定安裝有排水管，所述的排水管上安裝有過濾箱，所述的過濾箱的頂端吻合插接有過濾架。
10.根據權利要求9所述的一種脫硫環保用廢水處理裝置，其特征是：所述的過濾架的頂端面兩側均安裝有把手，且過濾架中內嵌固定有濾芯，其中過濾架的兩端均攻有螺孔，所述的過濾箱的兩端均內嵌有螺紋插接在螺孔中的內六角螺栓。
發明內容
本發明的目的是為了解決現有技術中，不能夠?qū)艋瘎┻M(jìn)行自動等量間歇性投放工作，進而不能夠保證后續廢水與凈化劑混合工作的便捷和穩定，而提出的一種脫硫環保用廢水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：一種脫硫環保用廢水處理裝置，包括脫硫廢水處理罐以及固定在脫硫廢水處理罐頂端的頂蓋，所述脫硫廢水處理罐中轉動設置有驅動桿，所述驅動桿的兩端等距固定有第二攪拌桿，且驅動桿上等距套接有滑動管，多個所述滑動管上均固定有與第二攪拌桿轉動連接的第一攪拌桿，所述頂蓋的頂端固定有進水管，且頂蓋下方設置有與脫硫廢水處理罐內壁固定的加藥罐，所述加藥罐中彈性插接有升降桿，所述升降桿的頂端固定有吻合插接在進水管底端的動力架，且升降桿的底端固定有吻合插接在加藥罐底部的密封塞。
所述頂蓋的頂端面中心位置處固定安裝有電機，所述電機的機軸與驅動桿固定連接。
可通過頂蓋上的電機帶動驅動桿旋轉，對脫硫廢水處理罐中的脫硫廢水和凈化劑進行攪拌。
所述滑動管的內壁開設有定位槽，所述驅動桿的外壁凸出固定有吻合插接在定位槽中的定位部。
可通過定位部滑動插接在定位槽中，使滑動管在升降的過程中始終與驅動桿保持軸向定位。
所述第一攪拌桿和第二攪拌桿的一端通過銷軸轉動連接，且第一攪拌桿與第二攪拌桿的另一端均轉動裝置有安裝架，并通過安裝架分別固定連接在滑動管和驅動桿上。
可通過第一攪拌桿和第二攪拌桿對脫硫廢水和凈化劑充分?jǐn)嚢瑁业谝粩嚢钘U和第二攪拌桿的角度可以進行調節。
所述脫硫廢水處理罐的底壁固定有套設在驅動桿上的密封罐，相鄰的兩個所述滑動管之間對稱固定有連接桿。
可通過連接桿使多個滑動管之間保持固定，從而使多個滑動管在驅動桿上同步升降滑動。
所述滑動管滑動穿過密封罐的底端固定連接有密封升降板，所述密封罐的底壁兩側均固定有與密封升降板固定連接的電動推桿。
可通過電動推桿推動多個滑動管同步升降，滑動管在升降的過程中使第一攪拌桿和第二攪拌桿的角度在脫硫廢水處理罐中變化，不斷變化角度的第一攪拌桿和第二攪拌桿對脫硫廢水處理罐中的脫硫廢水和凈化劑充分?jǐn)嚢琛?/p>
所述加藥罐上固定套接有緊固架，所述緊固架與脫硫廢水處理罐的內壁固定連接。
可通過緊固架使加藥罐在進水管的底端保持固定，加藥罐的頂端安裝有密封蓋，打開頂蓋后通過密封蓋可往加藥罐中添加凈化劑。
所述升降桿的中心位置處固定套接有擋板，且升降桿上套設有彈簧，所述彈簧的兩端分別與擋板和加藥罐的頂壁固定連接。
可通過彈簧拉動擋板使升降桿帶動動力架和密封塞向上移動，使動力架的頂端與進水管抵接，同時密封塞吻合插接在加藥罐中，使加藥罐的底端保持密封，密封塞的頂端呈錐形結構，使密封塞在持續向下移動的過程中，加藥罐底端的間隙持續變大。
所述脫硫廢水處理罐的側壁底端固定安裝有排水管，所述排水管上安裝有過濾箱，所述過濾箱的頂端吻合插接有過濾架。
通過上述技術方案，可通過排水管上的過濾箱對處理后脫硫廢水中的凝絮進行過濾，使過濾后的水從排水管中排出，在排水管上安裝有控制閥，用于控制排水管的開關。
所述過濾架的頂端面兩側均安裝有把手，且過濾架中內嵌固定有濾芯，其中過濾架的兩端均攻有螺孔，所述過濾箱的兩端均內嵌有螺紋插接在螺孔中的內六角螺栓。
通過上述技術方案，可通過內六角螺栓穿過過濾箱并螺紋插接在螺孔中，使過濾架在過濾箱內保持固定，擰下內六角螺栓后通過把手將過濾架取出，便于對過濾架中的濾芯進行清洗。
有益效果
1.本發明通過在進水管的下方設置加藥罐，加藥罐頂端的動力架與進水管的底端抵接，注入脫硫廢水時，水流推動動力架使升降桿上的擋板拉動彈簧，且升降桿帶動密封塞向下移動，使加藥罐中的凈化劑從加藥罐的底部掉落至脫硫廢水處理罐中，進水管中的水流增大時，升降桿向下移動的距離會隨之增大，使加藥罐底部的開口同步增大，便于對注入脫硫廢水的同時添加凈化劑，提升了脫硫廢水處理的便捷性。
2.本發明通過電動推桿推動多個滑動管同步升降，滑動管在升降的過程中使第一攪拌桿和第二攪拌桿的角度在脫硫廢水處理罐中變化，不斷變化角度的第一攪拌桿和第二攪拌桿對脫硫廢水處理罐中的脫硫廢水和凈化劑充分?jǐn)嚢琛?/p>
3.本發明通過彈簧拉動擋板使升降桿帶動動力架和密封塞向上移動，使動力架的頂端與進水管抵接，同時密封塞吻合插接在加藥罐中，使加藥罐的底端保持密封，密封塞的頂端呈錐形結構，使密封塞在持續向下移動的過程中，加藥罐底端的間隙持續變大。
（發明人：邱柏豪;華展;羅一喬;吳俊鋒;曾勝文;桑囯磊;周虎;嚴琦;周桓;呂濤;萬念;林強;張益翔;郭益平）
