公布日：2022.09.30

申請日：2022.06.27

分類號：B01D24/00(2006.01)I;B01D24/10(2006.01)I;B01D24/46(2006.01)I

摘要

本發明公開了一種集中式多級農村生活污水深度處理裝置，包括污水管及設于其下方的污水處理裝置，所述污水處理裝置包括轉盤及設于轉盤上的若干過濾箱，所述過濾箱內設有多層礫石層；所述轉盤下方設有與轉動后過濾箱相配合的輸送帶，所述輸送帶連接有螺旋輸送機，所述螺旋輸送機外壁設有加熱管，所述螺旋輸送機上部設有與之相配合的振動篩，所述振動篩可將振動后的礫石分層輸入至轉動后的過濾箱內，本發明提供了一種可更換過濾箱內礫石的污水處理裝置，并將更換后的礫石進行清理篩分再次輸入至過濾箱進行循環利用，大大提升了污水處理效率，降低了污水處理成本。

權利要求書

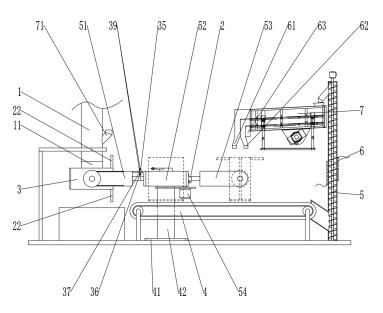

1.一種集中式多級農村生活污水深度處理裝置，包括污水管（1）及設于其下方的污水處理裝置，其特征在于：所述污水處理裝置包括轉盤（2）及設于轉盤（2）上的若干過濾箱（3），所述過濾箱（3）內設有多層礫石層；所述轉盤（2）下方設有與轉動后過濾箱（3）相配合的輸送帶（4），所述輸送帶（4）連接有螺旋輸送機（5），所述螺旋輸送機（5）外壁設有加熱管（6），所述螺旋輸送機（5）上部設有與之相配合的振動篩（7），所述振動篩（7）可將振動后的礫石分層輸入至轉動后的過濾箱（3）內；所述過濾箱（3）內設有帶孔隔板（21），所述隔板（21）兩側分別為大礫石層及小礫石層，所述過濾箱（3）上設有對稱的開門裝置，所述開門裝置包括電動推桿（22）及門板（23），所述門板（23）滑動設于過濾箱（3）上；所述轉盤（2）上均勻設有4組U型支架（31），所述過濾箱（3）轉動設于U型支架（31）上，所述過濾箱（3）與U型支架（31）之間設有可使過濾箱（3）保持水平的拉簧（32），所述過濾箱（3）上固設有拉繩盤（33）；所述拉繩盤（33）上繞設有第一拉繩（34），所述過濾箱（3）上設有與第一拉繩（34）相配合的第一滑塊（35）及第二滑塊（36），所述第一拉繩（34）一端與第一滑塊（35）相連，另一端繞設拉繩盤（33）數圈后與第二滑塊（36）相連，所述U型支架（31）上設有第一安裝板（37），所述第一滑塊（35）及第二滑塊（36）與第一安裝板（37）之間均設有第二彈簧（38）；所述轉盤（2）設于轉動架（41）上，所述轉動架（41）包括支撐軸（42），所述支撐軸（42）上設有與第一滑塊（35）相配合的第一驅動裝置及與第二滑塊（36）相配合的第二驅動裝置；所述第一驅動裝置包括第一固定桿（43）及設于第一固定桿（43）端部的第一驅動桿（44），所述第一固定桿（43）上設有與第一驅動桿（44）相配合的第一電磁鐵（45）；所述第二驅動裝置包括第二固定桿（46）及設于第二固定桿（46）端部的第二驅動桿（47），所述第二固定桿（46）上設有與第二驅動桿（47）相配合的第二電磁鐵（48）。

2.根據權利要求1所述的一種集中式多級農村生活污水深度處理裝置，其特征在于：所述過濾箱（3）上設有與污水管（1）相配合的進水管（11），所述進水管（11）上設有第一磁鐵（12），所述污水管（1）內設有與第一磁鐵（12）磁極相同的第二磁鐵（13），所述第二磁鐵（13）連接有閥塞（14），所述污水管（1）內設有與閥塞（14）相配合的閥板（15），所述第二磁鐵（13）與閥板（15）之間設有第一彈簧（16）。

3.根據權利要求2所述的一種集中式多級農村生活污水深度處理裝置，其特征在于：所述轉動架（41）上設有4個工位，包括第一工位（51）、第二工位（52）及第三工位（53），所述轉動架（41）上設有可驅動轉盤（2）的電機（54），所述電機（54）可將轉盤（2）驅動使過濾箱（3）傳送至各個工位上，所述輸送帶（4）設于第二工位（52）下方，所述污水管（1）設于第一工位（51）上方。

4.根據權利要求3所述的一種集中式多級農村生活污水深度處理裝置，其特征在于：所述振動篩（7）上設有第一出口（61）、第二出口（62）及第三出口（63），所述第一出口（61）及第二出口（62）設于第三工位（53）上方。

5.根據權利要求4所述的一種集中式多級農村生活污水深度處理裝置，其特征在于：所述第一滑塊（35）及第二滑塊（36）上均設有第一按鈕（39），所述第一按鈕（39）與電動推桿（22）電連接。

6.根據權利要求5所述的一種集中式多級農村生活污水深度處理裝置，其特征在于：所述污水管（1）上設有檢壓管（71），所述檢壓管（71）內設有浮球（72），所述浮球（72）上設有浮球板（73），所述浮球（72）與檢壓管（71）之間設有第三彈簧（74），所述檢壓管（71）上設有與浮球板（73）相配合的第二按鈕（75）及第三按鈕（76），所述第二按鈕（75）與電機（54）電相連，所述第三按鈕（76）與第一電磁鐵（45）及第二電磁鐵（48）電連接。

發明內容

本發明針對現有技術中的不足，提供了一種集中式多級農村生活污水深度處理裝置。

為解決上述技術問題，本發明通過下述技術方案得以解決：一種集中式多級農村生活污水深度處理裝置，包括污水管及設于其下方的污水處理裝置。

上述方案中，優選的，所述污水處理裝置包括轉盤及設于轉盤上的若干過濾箱，所述過濾箱內設有多層礫石層；

所述轉盤下方設有與轉動后過濾箱相配合的輸送帶，所述輸送帶連接有螺旋輸送機，所述螺旋輸送機外壁設有加熱管，所述螺旋輸送機上部設有與之相配合的振動篩，所述振動篩可將振動后的礫石分層輸入至轉動后的過濾箱內。

上述方案中，優選的，所述過濾箱上設有與污水管相配合的進水管，所述進水管上設有第一磁鐵，所述污水管內設有與第一磁鐵磁極相同的第二磁鐵，所述第二磁鐵連接有閥塞，所述污水管內設有與閥塞相配合的閥板，所述第二磁鐵與閥板之間設有第一彈簧。

上述方案中，優選的，所述過濾箱內設有帶孔隔板，所述隔板兩側分別為大礫石層及小礫石層，所述過濾箱上設有對稱的開門裝置，所述開門裝置包括電動推桿及門板，所述門板滑動設于過濾箱上。

上述方案中，優選的，所述轉盤上均勻設有組U型支架，所述過濾箱轉動設于U型支架上，所述過濾箱與U型支架之間設有可使過濾箱保持水平的拉簧，所述過濾箱上固設有拉繩盤。

上述方案中，優選的，所述拉繩盤上繞設有第一拉繩，所述過濾箱上設有與第一拉繩相配合的第一滑塊及第二滑塊，所述第一拉繩一端與第一滑塊相連，另一端繞設拉繩盤數圈后與第二滑塊相連，所述過濾箱上設有第一安裝板，所述第一滑塊及第二滑塊與第一安裝板之間均設有第二彈簧。

上述方案中，優選的，所述轉盤設于轉動架上，所述轉動架包括支撐軸，所述支撐軸上設有與第一滑塊相配合的第一驅動裝置及與第二滑塊相配合的第二驅動裝置；

所述第一驅動裝置包括第一固定桿及設于第一固定桿端部的第一驅動桿，所述第一固定桿上設有與第一驅動桿相配合的第一電磁鐵；

所述第二驅動裝置包括第二固定桿及設于第二固定桿端部的第二驅動桿，所述第二固定桿上設有與第二驅動桿相配合的第二電磁鐵。

上述方案中，優選的，所述轉動架上設有個工位，包括第一工位、第二工位及第三工位，所述轉動架上設有可驅動轉盤的電機，所述電機可將轉盤驅動使過濾箱傳送至各個工位上，所述輸送帶設于第二工位下方，所述污水管設于第一工位上方。

上述方案中，優選的，所述振動篩上設有第一出口、第二出口及第三出口，所述第一出口及第二出口設于第三工位上方。

上述方案中，優選的，所述第一滑塊及第二滑塊上均設有第一按鈕，所述第一按鈕與電動推桿電連接。

上述方案中，優選的，所述污水管上設有檢壓管，所述檢壓管內設有浮球，所述浮球上設有浮球板，所述浮球與檢壓管之間設有第三彈簧，所述檢壓管上設有與浮球板相配合的第二按鈕及第三按鈕，所述第二按鈕與電機電相連，所述第三按鈕與第一電磁鐵及第二電磁鐵電連接。

本發明的有益效果是：本發明提供了一種可更換過濾箱內礫石的污水處理裝置，并將更換后的礫石進行清理篩分再次輸入至過濾箱進行循環利用，大大提升了污水處理效率，降低了污水處理成本。

（發明人：劉亮;陳宇;華建庭）
