申請日2014.01.14
公開(公告)日2014.04.09
IPC分類號C02F9/14
摘要
一種寒區村鎮污水多段強化脫氮的裝置及過程控制方法，它涉及一種脫氮裝置及過程控制系統。本發明為了解決現有的村鎮污水處理裝置和設施占地大、投資高、處理效果差和運行費用高的問題。本發明的流量調節池和主體構筑物由左至右依次設置，好氧Ⅰ區、好氧Ⅱ區和好氧Ⅲ區內均設有填料，承托層和固定板由下至上依次水平設置在出水池的內壁上，多個斜板傾斜設置在承托層和固定板之間，缺氧Ⅲ區設置在線ORP傳感器，好氧Ⅲ區設置在線DO傳感器，分別采集ORP和DO信號，并將信號經PC機處理后送入PLC控制器，PLC控制器的輸出信號直接作用于變頻鼓風機和碳源投加泵。本發明適用于北方寒冷地區村鎮生活污水的深度處理。
權利要求書

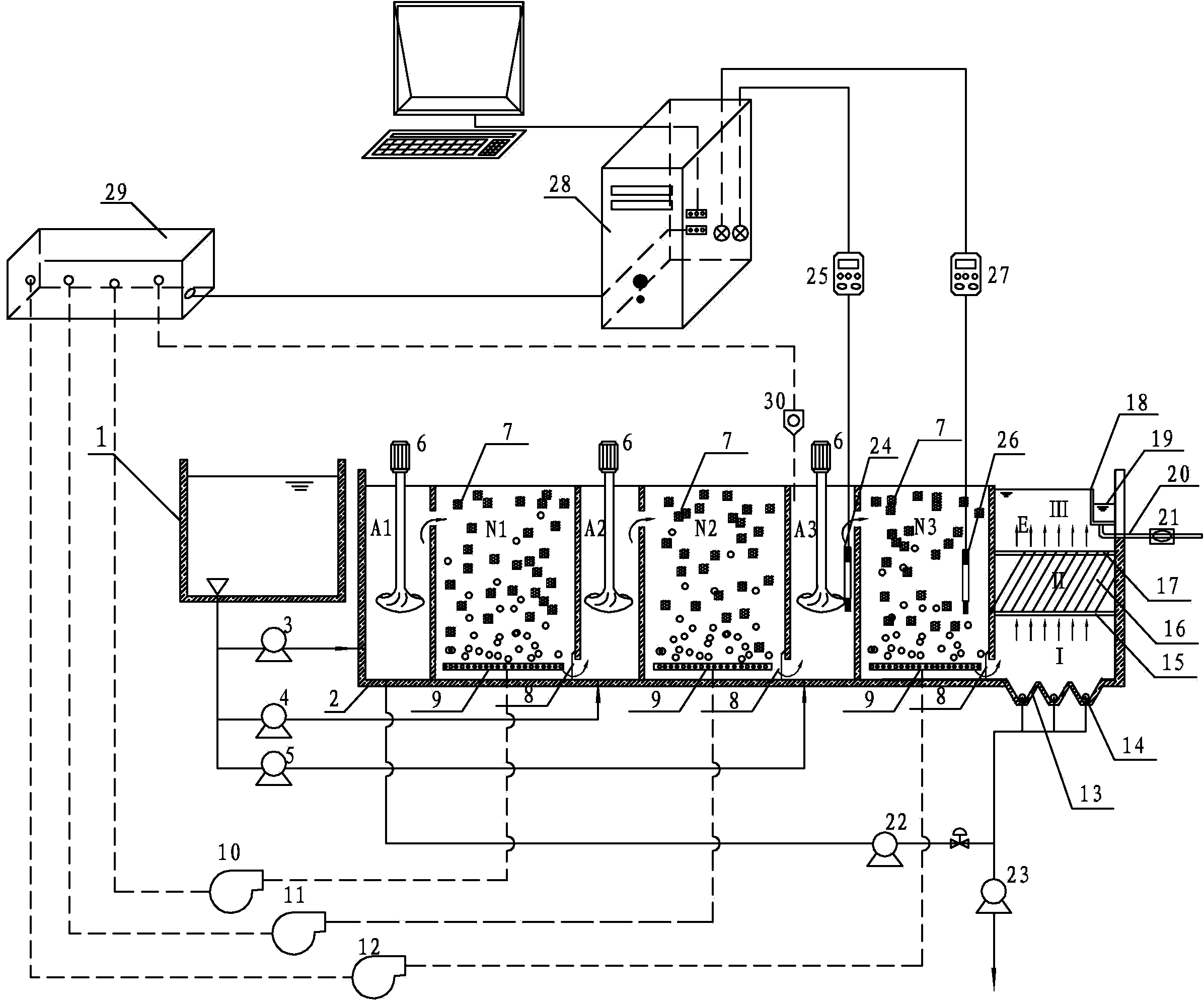

1.一種寒區村鎮污水多段強化脫氮的裝置，它包括脫氮裝置，所述脫氮裝置包括流量 調節池(1)、主體構筑物(2)、第一段進水泵(3)、第二段進水泵(4)、第三段進水泵(5)、 第一段好氧區鼓風機(10)、第二段好氧區鼓風機(11)、第三段好氧區鼓風機(12)、多個 機械攪拌裝置(6)和多個曝氣管(9)，流量調節池(1)和主體構筑物(2)由左至右依次 設置，所述主體構筑物(2)內通過多個隔墻將其分成七個區域，所述主體構筑物(2)內 的七個區域由左至右依次為缺氧Ⅰ區(A1)、好氧Ⅰ區(N1)、缺氧Ⅱ區(A2)、好氧Ⅱ區(N2)、 缺氧Ⅲ區(A3)、好氧Ⅲ區(N3)和出水池(E)，第一段進水泵(3)、第二段進水泵(4) 和第三段進水泵(5)的一端均與流量調節池(1)連接，第一段進水泵(3)、第二段進水 泵(4)和第三段進水泵(5)的另一端分別與缺氧Ⅰ區(A1)、缺氧Ⅱ區(A2)和缺氧Ⅲ區 (A3)連接，缺氧Ⅰ區(A1)、缺氧Ⅱ區(A2)和缺氧Ⅲ區(A3)中分別設有一個機械攪拌 裝置(6)，好氧Ⅰ區(N1)、好氧Ⅱ區(N2)和好氧Ⅲ區(N3)的下部分別設有一個曝氣管 (9)，第一段好氧區鼓風機(10)、第二段好氧區鼓風機(11)和第三段好氧區鼓風機(12) 的一端分別與一個曝氣管(9)連接，其特征在于：所述多段強化脫氮的裝置還包括過程控 制系統，所述脫氮裝置還包括填料(7)、集泥槽(13)、多個集泥管(14)、承托層(15)、 多個斜板(16)、固定板(17)、出水堰(18)、出水槽(19)、出水管(20)、紫外線 消毒裝置(21)、污泥回流泵(22)和排泥泵(23)，好氧Ⅰ區(N1)、好氧Ⅱ區(N2)和 好氧Ⅲ區(N3)內均設有填料(7)，集泥槽(13)設置在出水池(E)的下端，集泥槽(13) 內設有多個集泥管(14)，承托層(15)和固定板(17)由下至上依次水平設置在出水池 (E)的內壁上，多個斜板(16)傾斜設置在承托層(15)和固定板(17)之間，承托層(15) 和固定板(17)將出水池(E)由上至下依次分隔成出水Ⅲ區、沉淀Ⅱ區和布水Ⅰ區，出水 槽(19)設置在出水區的上部，出水管(20)的一端穿過主體構筑物(2)的外壁與出水槽 (19)的下端連接，出水管(20)的另一端延伸至主體構筑物(2)外，紫外線消毒裝置(21) 設置在主體構筑物(2)外的出水管(20)上，出水堰(18)設置在出水區的上部，且出水 堰(18)的上沿低于主體構筑物(2)的外壁，缺氧Ⅰ區(A1)與出水池(E)之間設有污 泥回流泵(22)，排泥泵(23)與集泥槽(13)的下端連接，所述過程控制系統包括在線 ORP測定儀傳感器(24)、在線ORP測定儀主機(25)、在線DO測定儀傳感器(26)、在 線DO測定儀主機(27)、PC機(28)、PLC控制器(29)和碳源投加泵(30)，在線ORP 測定儀傳感器(24)和在線DO測定儀傳感器(26)分別設置在缺氧Ⅲ區(A3)和好氧Ⅲ區 (N3)內，在線ORP測定儀傳感器(24)和在線DO測定儀傳感器(26)分別通過在線ORP 測定儀主機(25)和在線DO測定儀主機(27)與PC機(28)連接，碳源投加泵(30)的 一端與缺氧Ⅲ區(A3)連接，PLC控制器(29)分別與PC機(28)、碳源投加泵(30)的 碳源投加泵(30)的另一端、第一段好氧區鼓風機(10)、第二段好氧區鼓風機(11)和第 三段好氧區鼓風機(12)的另一端連接。
2.根據權利要求1所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于：所述 集泥槽(13)由多個V字形槽依次設置而成，每個V字形槽內設有一個集泥管(14)。
3.根據權利要求1或2所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于： 所述填料(7)為聚氨酯泡沫填料。
4.根據權利要求3所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于：所述 聚氨酯泡沫填料為正方形填料，所述填料的長度為2.5-4mm，填料上布滿孔隙，所述孔隙 的開孔率為99%-100%，填料的密度為18-40kg/m3;填料的孔隙孔徑：5-120ppi。
5.根據權利要求4所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于：所述 缺氧Ⅰ區(A1)和好氧Ⅰ區(N1)之間的隔墻上部設有正方形過水口，好氧Ⅰ區(N1)和 缺氧Ⅱ區(A2)之間的隔墻下部設有正方形過水口，缺氧Ⅱ區(A2)與好氧Ⅱ區(N2)之 間的隔墻上部設有正方形過水口，好氧Ⅱ區(N2)與缺氧Ⅲ區(A3)之間的隔墻下部設有 正方形過水口，缺氧Ⅲ區(A3)與好氧Ⅲ區(N3)之間的隔墻上部設有正方形過水口，好 氧Ⅲ區(N3)與出水池(E)之間的隔墻下部設有正方形過水口，所述過水口大小，按日最 大流量和最小流量，滿足過水流速0.8～2.5m/s。
6.根據權利要求1或5所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于： 所述脫氮裝置還包括多個防護網(8)，好氧Ⅰ區(N1)和缺氧Ⅱ區(A2)、好氧Ⅱ區(N2) 與缺氧Ⅲ區(A3)和好氧Ⅲ區(N3)與出水池(E)之間的隔墻下部的過水口處設有一個防 護網(8)，防護網(8)的網孔為正方形，邊長小于4mm。
7.根據權利要求6所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于：所述 多個斜板(16)以60°的傾斜角度設置在承托層(15)和固定板(17)之間。
8.根據權利要求7所述的一種寒區村鎮污水多段強化脫氮的裝置，其特征在于：所述 多個斜板(16)以向左傾斜60°的角度設置在承托層(15)和固定板(17)之間。
9.一種采用權利要求7所述的一種寒區村鎮污水多段強化脫氮的裝置的過程控制方 法，其特征在于：具體步驟如下：
步驟一：啟動階段;
主體構筑物接種污泥后，首先對污泥進行為期60天的培養馴化，馴化結束后開始正常 運行;
步驟二：正常連續運行;
將第一段好氧區鼓風機(10)、第二段好氧區鼓風機(11)和第三段好氧區鼓風機(12) 與曝氣管連接，每臺空壓機的最大出風量根據系統處理水量確定，污泥回流量為進水流量 的0.5～1.0倍，原污水經過流量調節池(1)由第一段進水泵(3)、第二段進水泵(4)和第 三段進水泵(5)注入主體構筑物(2)內;污水在主體構筑物(2)內的平均水力停留時間 8h≤HRT≤12h;
缺氧Ⅰ區(A1)與好氧Ⅰ區(N1)的體積比為VA1/VN1=1/(2-3)，缺氧Ⅱ區(A2)與好 氧Ⅱ區(N2)的體積比為VA2/VN2=1/(2～3)，缺氧Ⅲ區(A3)和好氧Ⅲ區(N3)的體積比為 VA3/VN3=1/(2～3)，出水池(E)的體積為保證水力停留時間為40min-150min;
污水由各段缺氧區進入各段好氧區，利用好氧Ⅲ區(N3)末端的在線DO測定儀傳感器 (26)上顯示的DO值，并根據其與氨氮的對應關系，顯示進水氨氮的去除效果;當好氧Ⅲ 區(N3)末端實測DO值≥2.0mg/L時，調低變頻鼓風機(10)、變頻鼓風機(11)、變頻鼓 風機(12)的轉速;當監測值達到0.8mg/L時，調高變頻鼓風機(10)、變頻鼓風機(11)、 變頻鼓風機(12)的轉速;具體調整方式為：當DO值≥3.0mg/L時，變頻鼓風機(10)、變 頻鼓風機(11)、變頻鼓風機(12)調整后的轉數為原轉數的40%～60%;當 2.0mg/L≤DO≤3.0mg/L時，變頻鼓風機(10)、變頻鼓風機(11)、變頻鼓風機(12)調整后 的轉數為原轉數的60%～80%;當0.5mg/L≤DO≤0.8mg/L時，變頻鼓風機(10)、變頻鼓風 機(11)、變頻鼓風機(12)調整后的轉數為原轉數140%～160%;當DO≤0.5mg/L時，變 頻鼓風機(10)、變頻鼓風機(11)、變頻鼓風機(12)調整后的轉數為原轉數160%～200%;
在缺氧Ⅲ區(A3)，利用在線ORP測定儀傳感器(24)上顯示的ORP豎直及其與硝酸鹽 氮的對應關系，反映系統的反硝化性能;當缺氧Ⅲ區(A3)末端實測的ORP值≥-100mV時， 調高碳源投加泵(30)的轉速;當缺氧Ⅲ區(A3)末端實測的ORP值≤-120mV時，調低碳 源投加泵(30)的轉速;具體調整方式為：當ORP值≥-40mV，碳源投加泵(30)調整后的 轉速為原轉數的200%;當-100mV≤ORP≤-40mV時，碳源投加泵(30)調整后的轉速為原轉 數的120%～200%;當ORP≤-200mV，碳源投加泵(30)調整后的轉速為原轉數的40%～60%; 當-200mV≤ORP≤-120mV時，碳源投加泵(30)調整后的轉速為原轉數的60%～80%;
若好氧Ⅲ區(N3)末端實測DO值0.8mg/L≤DO值≤2.0mg/L;缺氧Ⅲ區(A3)末端實 測的ORP值-120mV≤ORP≤-100mV，即認為達到了預定的控制目標，完成了污水深度脫氮。
說明書
一種寒區村鎮污水多段強化脫氮的裝置及過程控制方法
技術領域
本發明涉及一種脫氮的裝置及使用該裝置的過程控制方法，所屬技術領域為污水深度 處理的理論、技術與方法。適用于北方寒冷地區村鎮生活污水的深度處理。
背景技術
富營養化問題是當今世界各國面臨的最主要的水污染問題之一，近年來盡管我國城市 污水的處理率不斷提高，但是由氮、磷污染引起的水體富營養化問題沒有得到根本的解決， 甚至有日益嚴重的趨勢。我國在2002年新頒布的《城鎮污水處理廠污染物排放標準》中增 加了總氮、總磷最高允許排放濃度，同時也對出水氨氮提出了更嚴格的要求，可見污水處 理的主要矛盾已逐漸由有機污染物的去除轉變?yōu)榈孜廴疚锏娜コ�。污水中的磷通�？梢?通過投加混凝劑去除，但由于氮化合物(如NH4+及NO3-)的分子量比較小，無法通過投加 藥劑去除，氮的去除是污水深度處理的難點和重點，一般只有利用生物脫氮技術才能徹底 去除，且生物脫氮成本較低。
近年來，隨著農村地區經濟的發展和人口的增長，村鎮污水的處理率也逐年上升。村 鎮污水的特點是水量小、水量變化大，處理規模普遍較小，采用大型污水處理廠普遍應用 的污水處理工藝和設施，單位水量的投資和運行費用偏高。而目前的村鎮污水處理裝置大 多采用簡單的曝氣工藝，僅僅停留在有機物和氨氮的去除上，基本達不到國家相關的污染 物排放標準。因此，急需一種占地面積小、基建投資省、效果穩定、維護簡單且運行費用 低的污水處理工藝技術與方法。此外，對于寒冷地區，由于冬季漫長，低溫對污水的生物 脫氮的硝化過程造成非常不利的影響，因此，開發適用于寒冷地區的生物脫氮工藝和技術 一直是污水處理技術領域的難題。
綜上所述，現有的村鎮污水處理裝置和設施占地大、投資高、處理效果差和運行費用 高的問題。
發明內容
本發明的目的是為了解決現有的村鎮污水處理裝置和設施占地大、投資高、處理效果 差和運行費用高的問題。進而提供一種寒區村鎮污水多段強化脫氮的裝置及過程控制方法。
本發明的技術方案是：一種寒區村鎮污水多段強化脫氮的裝置，它包括脫氮裝置，所 述脫氮裝置包括流量調節池、主體構筑物、第一段進水泵、第二段進水泵、第三段進水泵、 第一段好氧區鼓風機、第二段好氧區鼓風機、第三段好氧區鼓風機、多個機械攪拌裝置和 多個曝氣管，流量調節池和主體構筑物由左至右依次設置，所述主體構筑物內通過多個隔 墻將其分成七個區域，所述主體構筑物內的七個區域由左至右依次為缺氧Ⅰ區A1、好氧Ⅰ 區N1、缺氧Ⅱ區A2、好氧Ⅱ區N2、缺氧Ⅲ區A3、好氧Ⅲ區N3和出水池E，第一段進水泵、 第二段進水泵和第三段進水泵的一端均與流量調節池連接，第一段進水泵、第二段進水泵 和第三段進水泵的另一端分別與缺氧Ⅰ區A1、缺氧Ⅱ區A2和缺氧Ⅲ區A3連接，缺氧Ⅰ區 A1、缺氧Ⅱ區A2和缺氧Ⅲ區A3中分別設有一個機械攪拌裝置，好氧Ⅰ區N1、好氧Ⅱ區N2 和好氧Ⅲ區N3的下部分別設有一個曝氣管，第一段好氧區鼓風機、第二段好氧區鼓風機和 第三段好氧區鼓風機的一端分別與一個曝氣管連接，所述多段強化脫氮的裝置還包括過程 控制系統，所述脫氮裝置還包括填料、集泥槽、多個集泥管、承托層、多個斜板、固定板、 出水堰、出水槽、出水管、紫外線消毒裝置、污泥回流泵和排泥泵，好氧Ⅰ區N1、好氧Ⅱ 區N2和好氧Ⅲ區N3內均設有填料，集泥槽設置在出水池E的下端，集泥槽內設有多個集 泥管，承托層和固定板由下至上依次水平設置在出水池E的內壁上，多個斜板傾斜設置在 承托層和固定板之間，承托層和固定板將出水池E由上至下依次分隔成出水Ⅲ區、沉淀Ⅱ 區和布水Ⅰ區，出水槽設置在出水區的上部，出水管的一端穿過主體構筑物的外壁與出水 槽的下端連接，出水管的另一端延伸至主體構筑物外，紫外線消毒裝置設置在主體構筑物 外的出水管上，出水堰設置在出水區的上部，且出水堰的上沿低于主體構筑物的外壁，缺 氧Ⅰ區A1與出水池E之間設有污泥回流泵，排泥泵與集泥槽的下端連接，所述過程控制系 統包括在線ORP測定儀傳感器、在線ORP測定儀主機、在線DO測定儀傳感器、在線DO測 定儀主機、PC機、PLC控制器和碳源投加泵，在線ORP測定儀傳感器和在線DO測定儀傳感 器分別設置在缺氧Ⅲ區A3和好氧Ⅲ區N3內，在線ORP測定儀傳感器和在線DO測定儀傳感 器分別通過在線ORP測定儀主機和在線DO測定儀主機與PC機連接，碳源投加泵的一端與 缺氧Ⅲ區A3連接，PLC控制器分別與PC機、碳源投加泵的另一端、第一段好氧區鼓風機、 第二段好氧區鼓風機和第三段好氧區鼓風機的另一端連接。
本發明還提供了一種采用寒區村鎮污水多段強化脫氮的裝置的過程控制方法，具體步 驟如下：
步驟一：啟動階段;
主體構筑物接種污泥后，首先對污泥進行為期60天的培養馴化，馴化結束后開始正常 運行;
步驟二：正常連續運行;
將第一段好氧區鼓風機、第二段好氧區鼓風機和第三段好氧區鼓風機與曝氣管連接， 每臺空壓機的最大出風量根據系統處理水量確定，污泥回流量為進水流量的0.5～1.0倍，原 污水經過流量調節池由第一段進水泵、第二段進水泵和第三段進水泵注入主體構筑物內; 污水在主體構筑物內的平均水力停留時間8h≤HRT≤12h;
缺氧Ⅰ區A1與好氧Ⅰ區N1的體積比為VA1/VN1=1/(2-3)，缺氧Ⅱ區A2與好氧Ⅱ區N2 的體積比為VA2/VN2=1/(2～3)，缺氧Ⅲ區A3和好氧Ⅲ區N3的體積比為VA3/VN3=1/(2～3)，出 水池E的體積為保證水力停留時間為40min-150min;
污水由各段缺氧區進入各段好氧區，利用好氧Ⅲ區N3末端的在線DO測定儀傳感器上 顯示的DO值，并根據其與氨氮的對應關系，顯示進水氨氮的去除效果;當好氧Ⅲ區N3末 端實測DO值≥2.0mg/L時，調低變頻鼓風機、變頻鼓風機、變頻鼓風機的轉速;當監測值 達到0.8mg/L時，調高變頻鼓風機、變頻鼓風機、變頻鼓風機的轉速;具體調整方式為： 當DO值≥3.0mg/L時，變頻鼓風機、變頻鼓風機、變頻鼓風機調整后的轉數為原轉數的 40%～60%;當2.0mg/L≤DO≤3.0mg/L時，變頻鼓風機、變頻鼓風機、變頻鼓風機調整后的 轉數為原轉數的60%～80%;當0.5mg/L≤DO≤0.8mg/L時，變頻鼓風機、變頻鼓風機、變頻 鼓風機調整后的轉數為原轉數140%～160%;當DO≤0.5mg/L時，變頻鼓風機、變頻鼓風機、 變頻鼓風機調整后的轉數為原轉數160%～200%;
在缺氧Ⅲ區A3，利用在線ORP測定儀傳感器上顯示的ORP豎直及其與硝酸鹽氮的對應 關系，反映系統的反硝化性能;當缺氧Ⅲ區A3末端實測的ORP值≥-100mV時，調高碳源 投加泵的轉速;當缺氧Ⅲ區A3末端實測的ORP值≤-120mV時，調低碳源投加泵的轉速; 具體調整方式為：當ORP值≥-40mV，碳源投加泵調整后的轉速為原轉數的200%;當 -100mV≤ORP≤-40mV時，碳源投加泵調整后的轉速為原轉數的120%～200%;當ORP≤-200mV， 碳源投加泵調整后的轉速為原轉數的40%～60%;當-200mV≤ORP≤-120mV時，碳源投加泵調 整后的轉速為原轉數的60%～80%;
若好氧Ⅲ區N3末端實測DO值0.8mg/L≤DO值≤2.0mg/L;缺氧Ⅲ區A3末端實測的 ORP值-120mV≤ORP≤-100mV，即認為達到了預定的控制目標，完成了污水深度脫氮。
本發明與現有技術相比具有以下效果：
1.本發明采用多點進水的方式，能夠有效的提高對原水碳源的利用，不僅提高脫氮效 果，還能夠節省外碳源的投加量;脫氮效率提高60-80%，節省了30-35%的外碳源。
2.寒冷地區冬季氣溫較低時，硝化反應速率會降低，從而影響出水水質。而好氧區填 加軟質聚氨酯泡沫填料，能夠增加反應池的污泥儲量，從而有效的提高好氧硝化反應的速 率，速率提高46%，降低溫度對硝化反應的影響，提高出水水質。
3.一體化的裝置構造，省去了傳統工藝的二次沉淀池，不僅節省了三分之一的占地面 積，還節省了28%的基建投資。
4.本發明PLC控制系統的設置，能夠?qū)崟r根據系統的出水水質，調整系統的曝氣量和 外碳源投加量，不僅能夠保證處理效果，還降低了20%的運行費用。
5.本發明尤其適用于北方寒冷地區村鎮生活污水的深度處理。
6.本發明的PLC控制系統根據好氧Ⅲ區和缺氧Ⅲ區采集的DO信號和ORP信號，在線 調整鼓風機轉數和碳源投加泵轉數，經過24h穩定運行之后，最終出水氨氮維持在 0.6～3.2mg/L，總氮維持在5.2～9.7mg/L，遠低于國家一級排放標準所要求的氨氮濃度(≤ 5mg/L)和總氮濃度(≤15mg/L)，可達到深度脫氮。
