申請日2010.07.23

　　公開(公告)日2010.12.15

　　IPC分類號C02F1/52; C02F3/28; C02F3/12; C02F1/74

　　摘要

　　本發明涉及一種多功能高效污水處理反應器，其包括罐體、設于罐體上部的濾網，攪拌軸、污水進口、處理水出口和污泥出口，其中，所述攪拌軸為中空結構且上端設有壓縮空氣進口，攪拌槳為中空結構且其兩個端部均設有若干小孔，所述處理水出口連接到處理水排放口并通過處理水泵連接處理水回流管路，所述污泥出口通過污泥泵連接污泥回路和污泥排放口。本發明適合于使用活性污泥法進行處理的污水的反應，也適合于使用物理化學方法才能進行處理的污水的反應，處理效率高，對有毒害污染物破壞徹底，出水水質好，運行與操作管理方便，應用成本低。

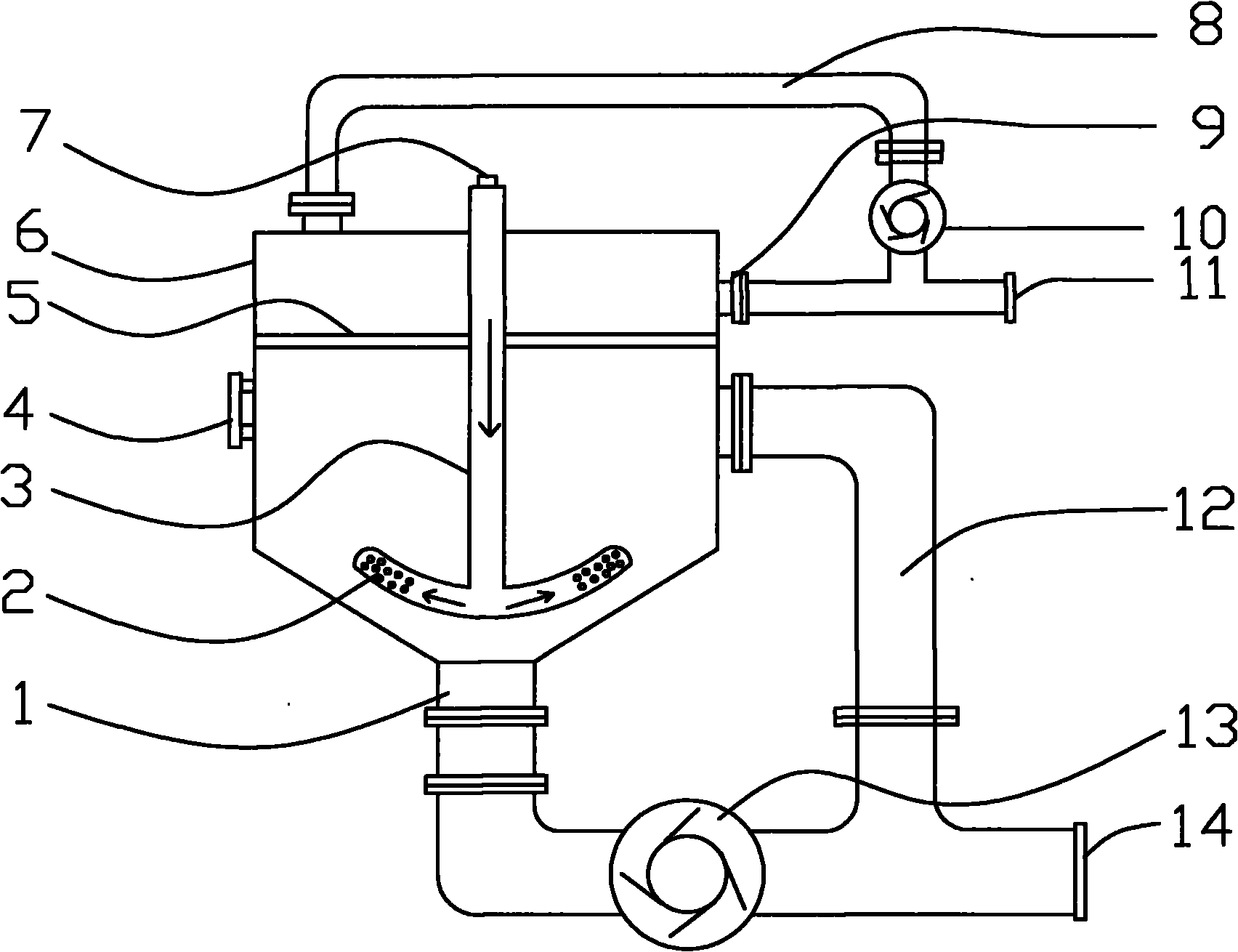

　　摘要附圖



　　權利要求書

　　1.一種多功能高效污水處理反應器，其特征在于：包括罐體(6)、設于罐體(6)上部的濾網(5)，攪拌軸(3)、污水進口(4)、處理水出口(9)和污泥出口(1)，其中，所述攪拌軸(3)為中空結構且上端設有壓縮空氣進口(7)，攪拌槳為中空結構且其兩個端部均設有若干小孔(2)，所述處理水出口(9)連接到處理水排放口(11)并通過處理水泵(10)連接處理水回流管路(8)，所述污泥出口(1)通過污泥泵(13)連接污泥回路(12)和污泥排放口(14)。

　　2.根據權利要求1所述的多功能高效污水處理反應器，其特征在于：所述罐體(6)的下部為錐形。

　　3.根據權利要求1或2所述的多功能高效污水處理反應器，其特征在于：所述攪拌槳為錨式結構。

　　說明書

　　多功能高效污水處理反應器

　　技術領域

　　本發明涉及一種污水處理設備，具體涉及一種多功能高效污水處理反應器。

　　背景技術

　　隨著工業生產的日益繁盛，工業“三廢”也隨之大量產生，對環境造成了極大破壞，當下，我們對環境的保護意識也逐漸增強，工業“三廢”的有效處理自然成為了首要問題，其中，工業以及生活污水的處理就變得尤為重要。工業廢水主要來自廠礦的生產過程，由于生產所用的原料和生產過程的不同，廢水的性質和成分也不同。含有大量有機污染物的廢水來自食品、塑料、煉油、制糖、化工等工業企業;同時含有有機物和無機物的廢水來自制藥廠、煤氣發生站、焦化廠、氮肥廠、橡膠廠等;含有無機物的廢水來自選煤、建筑材料、鋼鐵廠等;含有重金屬的廢水來自電鍍、礦山、冶煉、油漆、顏料等工業。

　　常見的污水處理方式為活性污泥法和物理化學法，活性污泥法工藝是一種應用最廣泛的廢水好氧生化處理技術，其主要由曝氣池、二次沉淀池、曝氣系統以及污泥回流系統等組成。廢水經初次沉淀池后與二次沉淀池底部回流的活性污泥同時進入曝氣池，通過曝氣，活性污泥呈懸浮狀態，并與廢水充分接觸。廢水中的懸浮固體和膠狀物質被活性污泥吸附，而廢水中的可溶性有機物被活性污泥中的微生物用作自身繁殖的營養，代謝轉化為生物細胞，并氧化成為最終產物(主要是CO2)。非溶解性有機物需先轉化成溶解性有機物，而后才被代謝和利用。廢水由此得到凈化。凈化后廢水與活性污泥在二次沉淀池內進行分離，上層出水排放;分離濃縮后的污泥一部分返回曝氣池，以保證曝氣池內保持一定濃度的活性污泥，其余為剩余污泥，由系統排出。

　　物理化學法是利用萃取、吸附、離子交換、膜分離技術和氣提等操作過程，處理或回收利用工業廢水的方法。主要有以下幾種：(1)萃取法。將不溶于水的溶劑投入污水之中，污染物由水中轉入溶劑中，利用溶劑與水的密度差，將溶劑與水分離，污水被凈化，再利用其他方法回收溶劑。(2)吸附法。利用多孔性的固體物質，使污水中的一種或多種物質吸附在固體表面進行去除。(3)離子交換法。利用離子交換劑的離子交換作用來置換污水中的離子態物質。(4)電滲析法。在離子交換技術基礎上發展起來的一項新技術，省去了用再生劑再生樹脂的過程。(5)反滲透法。利用一種特殊的半滲透膜來截留溶于水中的污染物質。廢水萃取處理法是利用萃取劑，通過萃取作用使廢水凈化的方法。根據一種溶劑對不同物質具有不同溶解度這一性質，可將溶于廢水中的某些污染物完全或部分分離出來。向廢水中投加不溶于水或難溶于水的溶劑(萃取劑)，使溶解于廢水中的某些污染物(被萃取物)經萃取劑和廢水兩液相間界面轉入萃取劑中。

　　現有的污水處理系統多是根據其中一種方法來處理不同性質或種類的污水，處理時間較長，處理不徹底，環境污染較嚴重。

　　發明內容

　　本發明的目的在于提供一種多功能高效污水處理反應器，在該反應器中既能夠處理適于活性污泥法處理的污水，也能夠處理適于使用物理化學方法處理的污水，處理效率高，處理后的污水能達到排放標準。

　　本發明的多功能高效污水處理反應器包括罐體、設于罐體上部的濾網，攪拌軸、污水進口、處理水出口和污泥出口，其中，所述攪拌軸為中空結構且上端設有壓縮空氣進口，攪拌槳為中空結構且其兩個端部均設有若干小孔，所述處理水出口連接到處理水排放口并通過處理水泵連接處理水回流管路，所述污泥出口通過污泥泵連接污泥回路和污泥排放口;所述罐體的下部可設計為錐形;所述攪拌槳可以設計為錨式結構。

　　本發明適合于使用活性污泥法進行處理的污水的反應，也適合于使用物理化學方法才能進行處理的污水的反應，處理效率高，對有毒害污染物破壞徹底，出水水質好，運行與操作管理方便，應用成本低。
