申請日2014.01.15

　　公開(公告)日2014.06.25

　　IPC分類號C02F9/12

　　摘要

　　本實用新型公開了一種新型全自動全程水處理器，包括罐體、進水口、出水口、排污口、電動刷式清洗裝置和排污電動閥，所述出水口和進水口設在罐體的兩側，所述排污電動閥安裝在罐體的底部，其中，所述罐體的內部設有筒式精密過濾部件以及至少一個高頻電磁發生器。本實用新型提供的新型全自動全程水處理器，通過在罐體的內部設置筒式精密過濾部件以及高頻電磁發生器，有效去除雜質、降低濁度、阻垢緩蝕、殺菌滅藻等功效，提高了水處理設備的綜合處理率。

　　權利要求書

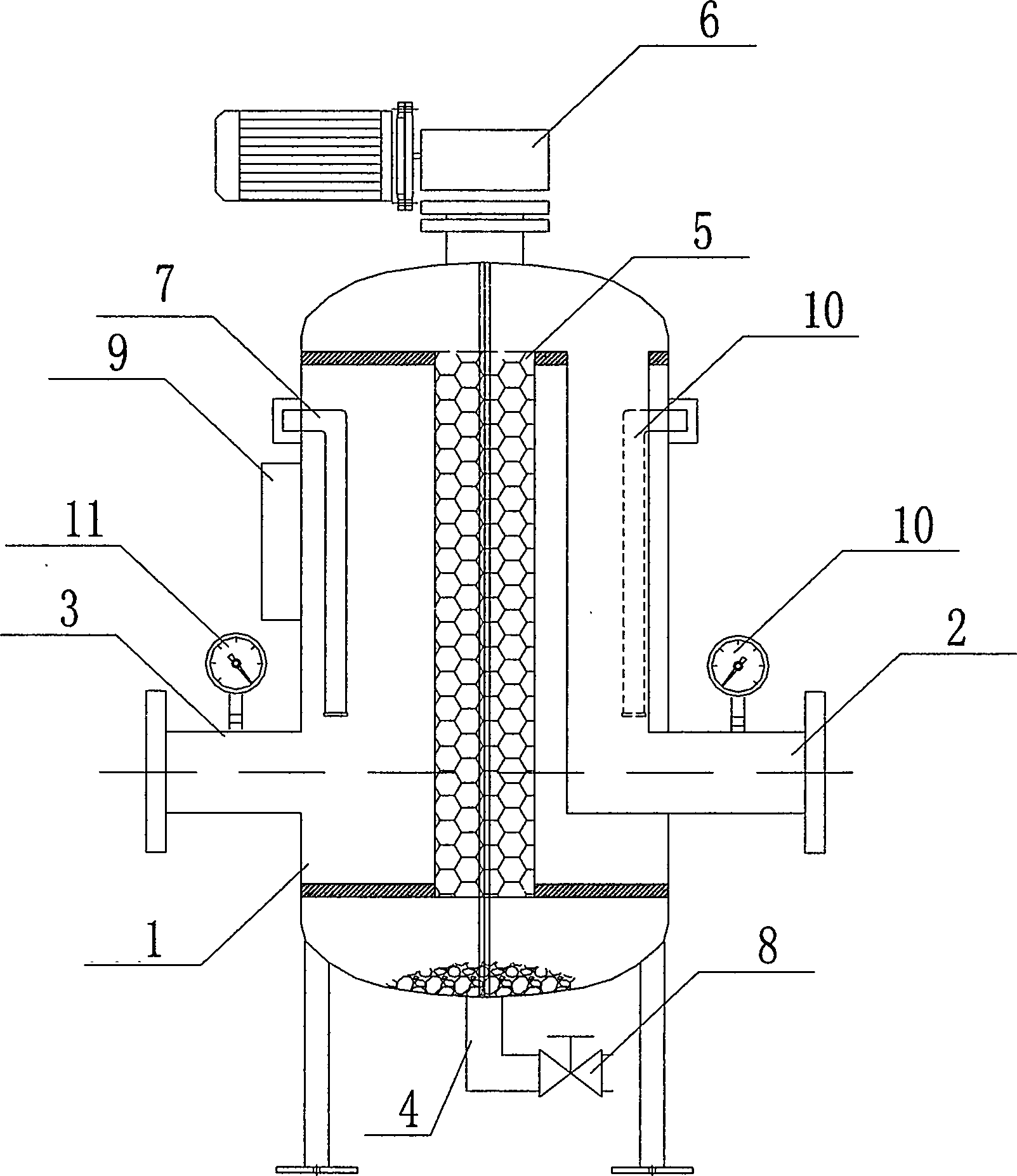

　　1.一種新型全自動全程水處理器，包括罐體(1)、進水口(2)、出水口(3)、 排污口(4)、電動刷式清洗裝置(6)和排污電動閥(8)，所述出水口(2)和進水 口(3)設在罐體(1)的兩側，所述排污電動閥(8)安裝在罐體(1)的底部，其 特征在于，所述罐體(1)的內部設有筒式精密過濾部件(5)以及至少一個高頻電 磁發生器(7)。

　　2.如權利要求1所述的新型全自動全程水處理器，其特征在于，所述高頻電 磁發生器(7)的數目為4個，分別設置于所述罐體(1)的內部靠上兩側。

　　3.如權利要求1或2所述的新型全自動全程水處理器，其特征在于，所述罐 體(1)的外部設有PLC控制箱(9)，所述進水口(2)處設有進水口壓力傳感器(10)， 所述出水口(3)處設有出水口壓力傳感器(11)，所述PLC控制箱(9)的輸入端和 進水口壓力傳感器(10)、出水口壓力傳感器(11)相連，輸出端和排污電動閥(8) 相連。

　　說明書

　　新型全自動全程水處理器

　　技術領域

　　本實用新型涉及一種水處理裝置，尤其涉及一種新型全自動全程水處理器。

　　背景技術

　　在冷卻循環水、采暖循環水、生活用水和工業用水等水處理系統中，為了對系 統水質存在的問題進行處理，根據水質的具體問題分別采用化學處理或物理處理法 對系統進行緩蝕、防垢、滅菌、滅藻、控制水質等問題進行處理。目前較為先進的 為物理處理法，通過電磁場和高頻發射器對系統中的水質進行物理場的綜合處理， 以達到阻垢緩蝕、滅菌、過濾雜質的目的。但是，現行的水處理設備的綜合處理較 差，其配套設備較多，操作繁瑣，投資也較大，效果不明顯。另外，在水處理設備 運行一段時間后需要對沉積的雜質和污垢進行清理，以達到水處理設備長期、穩定 運行的目的。再有，現有的水處理設備多為手動或半自動化操作，使水處理設備的 操作和維護工作量增大，浪費大量水資源和人力資源。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種新型全自動全程水處理器，有效去 除雜質、降低濁度、阻垢緩蝕、殺菌滅藻等功效，提高了水處理設備的綜合處理率。

　　本實用新型為解決上述技術問題而采用的技術方案是提供一種新型全自動全 程水處理器，包括罐體、進水口、出水口、排污口、電動刷式清洗裝置和排污電動 閥，所述出水口和進水口設在罐體的兩側，所述排污電動閥安裝在罐體的底部，其 中，所述罐體的內部設有筒式精密過濾部件以及至少一個高頻電磁發生器。

　　上述的新型全自動全程水處理器，其中，所述高頻電磁發生器的數目為4個， 分別設置于所述罐體的內部靠上兩側。

　　上述的新型全自動全程水處理器，其中，所述罐體的外部設有PLC控制箱，所 述進水口處設有進水口壓力傳感器，所述出水口處設有出水口壓力傳感器，所述 PLC控制箱的輸入端和進水口壓力傳感器、出水口壓力傳感器相連，輸出端和排污 電動閥相連。

　　本實用新型對比現有技術有如下的有益效果：本實用新型提供的新型全自動全 程水處理器，通過在罐體的內部設置筒式精密過濾部件以及高頻電磁發生器，有效 去除雜質、降低濁度、阻垢緩蝕、殺菌滅藻等功效，提高了水處理設備的綜合處理 率。此外，本實用新型進一步通過裝配壓力傳感器和PLC控制箱連接，可將檢測到 的數據與設定的數據相比較，做出排污的選擇，實現無人監管的自動控制，提高了 自動化水平。
