申請日2014.01.15
公開(公告)日2014.05.14
IPC分類號C02F103/28; C02F9/06
摘要
本發明提出一種采用電化學技術降低廢紙?jiān)旒?A style="TEXT-DECORATION: none" href="http://www.northcarolinalenders.com/">廢水處理流程中顆粒污泥鈣化風險的方法，采用可溶性或者不溶性電極對廢紙?jiān)旒堅械母邼舛肉}離子進行適度除鈣預處理，控制出水的鈣離子在合適范圍內，能夠有效降低后續厭氧反應器匯總顆粒污泥的鈣化風險，降低頻繁鈣化更換顆粒污泥導致的運行費用上升;同時部分降低原水的有機污染物濃度，有助于降低后續厭氧反應器的負荷。
權利要求書
1.一種電化學處理廢紙?jiān)旒垙U水以延緩厭氧顆粒污泥鈣化的方 法，其特征在于，包括步驟：
1)高鈣離子的原水，首先在調節池中調節水量和水質，引入高 pH值的好氧生化系統的產水以調節原水的pH值為5.0～7.0;
2)原水進入適度除鈣池，開啟整流電源開關，對原水進行電化 學處理;
3)電化學處理后的原水進入沉淀池，投加絮凝劑，沉淀后分離 沉淀，上清液進入?yún)捬醴磻?yīng)器，污泥從沉淀池底部定期排出。
2.根據權利要求1所述的方法，其特征在于，所述原水為經過 初沉的廢紙?jiān)旒垙U水，所述原水的COD為3000～5000mg/L，總硬度 為1000～5000mg/L，pH為4～5。
3.根據權利要求1所述的方法，其特征在于，所述步驟1)中 好氧生化系統的產水COD為200～500mg/L;總硬度為500～1000mg/L; pH為7～9。
4.根據權利要求1所述的方法，其特征在于，所述步驟2)中 電化學處理的電源為常規直流電源或者低頻脈沖直流電源，所述低頻 脈沖直流電源的脈沖頻率范圍為0.01～50Hz。
5.根據權利要求1所述的方法，其特征在于，所述步驟2)中 電化學處理采用的電極為可溶性電極或不溶性多孔電極，所述可溶性 電極為鐵電極、鋁電極中的一種;所述不溶性多孔電極為活性炭電極。
6.根據權利要求1～3任一所述的方法，其特征在于，所述步驟 2)中，電壓為5～10V，陰陽極距離3～10cm，陽極電流密度為 50～150A/m2，水力停留時間為30～90min，pH為5～7。
7.根據權利要求1所述的方法，其特征在于，所述步驟2)中 的適度除鈣池電極為平板，陰陽極對向掛置在槽體內，所述原水沿電 極板的平面方向流過。
8.根據權利要求1所述的方法，其特征在于，所述步驟3)中 原水在沉淀池內的水力停留時間為30～90min。
9.根據權利要求1所述的方法，其特征在于，所述步驟3)中 的沉淀池為平流式或者豎流式，排泥口設在沉淀池的底部。
說明書
電化學處理造紙廢水以延緩厭氧顆粒污泥鈣化的方法
技術領域
本發明屬于廢水處理領域，具體涉及一種電化學手段降低廢紙?jiān)?紙廢水處理工藝中的厭氧顆粒污泥鈣化風險的方法。
背景技術
專利文獻200510042779.4曾對厭氧+好氧聯合工藝在造紙中的應 用進行了系統闡述，現在以該工藝為主體的生化處理工藝在高濃度有 機廢水處理中得到了廣泛引用，尤其是在造紙、檸檬酸、淀粉制造等 行業以顆粒污泥為介質的IC、UASB和EGSB反應器較為常見。
但是，高鈣離子原水引起的顆粒污泥的鈣化問題未引起足夠重 視。根據調研，在以廢紙為原料的造紙行業中，由于原紙?jiān)诩庸ぶ圃?過程中，添加了以碳酸鈣為主體的添加劑，因此，以廢紙為原料的造 紙廢水中具有較高的鈣離子含量，顯著高于以木漿、竹漿等原料的流 程，廢紙?jiān)旒垙U水中鈣離子一般不低于1000mg/L，折算為總硬度約 為不低于2500mg/L(以碳酸鈣計)。高硬度的原水進入?yún)捬醴磻?yīng)器后 給顆粒污泥帶來了不利影響，因?yàn)樵趨捬踹^(guò)程中，產生大量的二氧化 碳，水中的二氧化碳過飽和導致生成碳酸鈣沉淀，生成的沉淀一方面 支撐著顆粒污泥的骨架結垢，另一方面沉積在顆粒的內部，覆蓋在污 泥的生物活性表面導致生物活性的下降，這種下降在業內被稱為顆粒 污泥的鈣化現象，這也是文獻200510042779.4中提到的厭氧反應器 提出的“生物軟化”的原理。根據調研，鈣化嚴重的企業一般最長半 年即需要更換全部顆粒污泥，以日處理量為5000t的IC反應器為例， 更換一次需要數十萬元，造成運行成本的升高和處理能力的下降，甚 至企業需要全部停車。
根據研究，鈣離子在顆粒污泥中的溶解和沉積是動態平衡的，一 定的鈣離子含量對于維持顆粒污泥的骨架結構是有利的，因此，厭氧 過程是不斷產酸的，如果水中的鈣離子不足以補充溶解，產酸會導致 鈣離子的不斷溶解降低顆粒污泥的強度;但是鈣離子濃度過高，多余 的鈣離子會沉積在顆粒污泥內部導致鈣化的發生，使顆粒污泥的活性 下降。因此對原水進行適度除鈣處理，控制原水中的鈣離子在一個適 當?shù)姆秶�，是降低顆粒污泥鈣化風險，延緩污泥鈣化的重要方法。
化學法(石灰-純堿法或者燒堿-純堿法)是降低原水中鈣離子的 常用方法，但是該方法pH控制較為嚴格(一般pH應在8.5以上才 有明顯的沉淀效果)，化學藥劑的耗量比較大，一般每噸水不低于2 元的運行成本;同時也會產生較多的污泥，增加二次污染和污泥處理 成本，因此研究低成本的延緩顆粒污泥鈣化的方法具有重要的意義。
發明內容
針對現有技術的不足之處，本發明的目的是提出一種電化學處理 造紙廢水以延緩厭氧顆粒污泥鈣化的方法。
實現本發明目的的技術方案為：

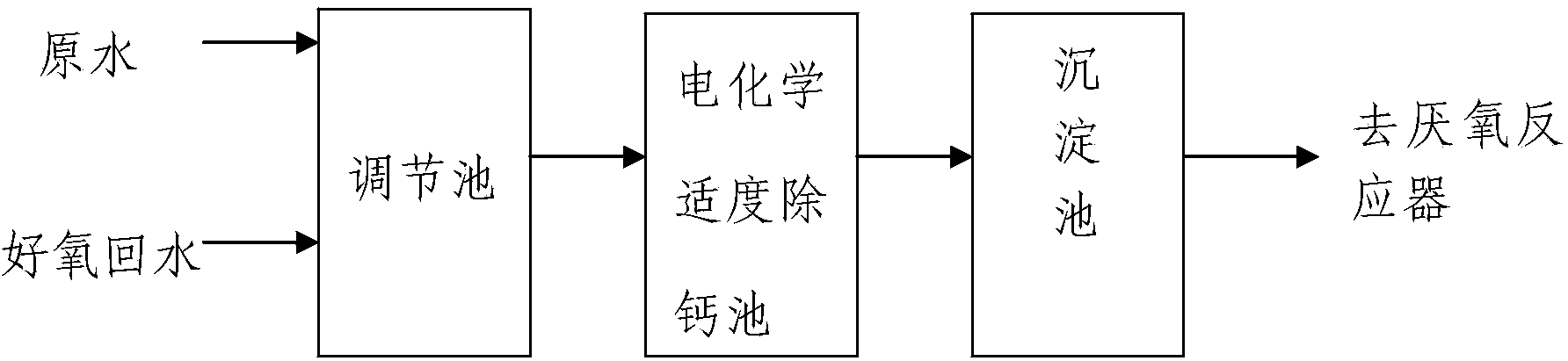

一種電化學處理造紙廢水以延緩厭氧顆粒污泥鈣化的方法，包括 以下步驟：
1)高鈣離子的原水，首先在調節池中調節水量和水質，引入高 pH值的好氧生化系統的產水以調節原水的pH值為5.0～7.0;
2)原水進入適度除鈣池，開啟整流電源開關，對原水進行電化 學處理;
3)電化學處理后的原水進入沉淀池，投加絮凝劑，沉淀后分離 沉淀，上清液進入?yún)捬醴磻?yīng)器，污泥從沉淀池底部定期排出。
其中，所述原水為經過初沉的廢紙?jiān)旒垙U水，所述原水的COD 為3000～5000mg/L，總硬度為1000～5000mg/L(碳酸鈣計)，pH為4～5。
試驗證明，當原水總硬度控制在750～1250mg/L(碳酸鈣計)，折 合為鈣離子濃度為300～500mg/L時，既能降低顆粒污泥鈣化的風險， 又可保證顆粒污泥骨架結構的穩定。為控制原水中鈣離子濃度在上述 范圍，需要采用合適的方法來適度除鈣。
所述步驟1)中好氧生化系統的產水COD200～500mg/L;總硬度 為500～1000mg/L(碳酸鈣計);pH為7～9。
其中，所述步驟2)中電化學處理采用的電極為可溶性電極或不 溶性多孔電極，所述可溶性電極為鐵電極、鋁電極中的一種;所述不 溶性多孔電極為活性炭電極。
所述步驟2)中電化學處理的電源為常規直流電源或者低頻脈沖 直流電源，所述低頻脈沖直流電源的脈沖頻率范圍為0.01～50Hz。
為達到控制硬度的目的，所述步驟2)中，優選電壓為5～10V， 陰陽極距離3～10cm，陽極電流密度為50～150A/m2，水力停留時間為 30～90min，pH為5～7。
其中，所述步驟2)中的適度除鈣池電極為平板，陰陽極對向掛 置在槽體內，所述原水沿電極板的平面方向流過。
其中，所述步驟3)中原水在沉淀池內的水力停留時間為 30～90min。所述投加絮凝劑為聚合氯化鋁(PAC)、聚合硫酸鐵 (PFS)、聚丙烯酰胺(PAM)、淀粉接枝共聚丙烯酰胺(FSM)中的一種 或多種，用量為0.1～50mg/L。
其中，所述步驟3)中的沉淀池為平流式或者豎流式，排泥口設 在沉淀池的底部，所述排泥方式為本領域常規手段。
本發明的有益效果在于：
本發明投資少，設備簡單：電化學法只需要直流電源和電極材料 就能實現，pH控制范圍較寬，因此不需要化學法所需要的投加化學 藥劑和專用的投加設備。
本發明的方法控制進入?yún)捬醴磻?yīng)器的鈣離子含量在一定的濃度 范圍內，能夠有效地提高顆粒污泥的生物活性，降低鈣化風險，降低 由于顆粒污泥鈣化造成的廢水處理成本上升;同時絮凝作用能夠部分 降低懸浮物和有機物含量，降低后續厭氧反應器的負荷。
