申請日2014.01.16

　　公開(公告)日2014.09.24

　　IPC分類號E03F7/10

　　摘要

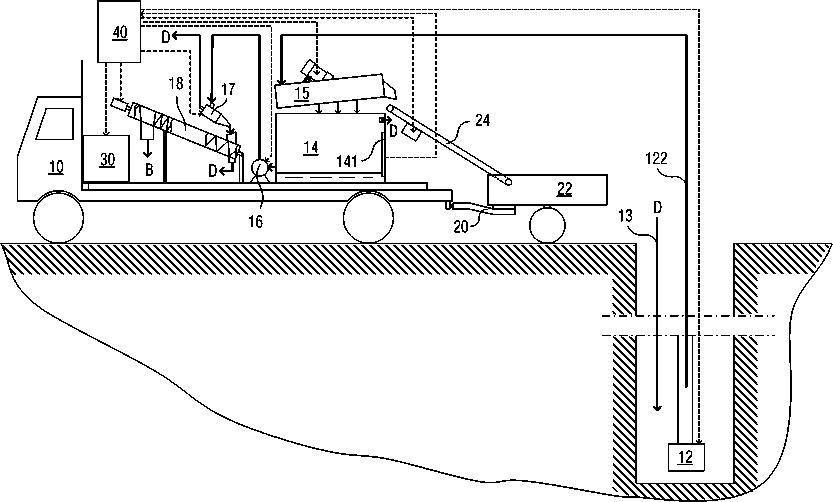

　　移動式的污泥處理設備，包括車輛(10)、吸污裝置、篩分脫水裝置、拖斗(20)、輸送帶(24)和螺旋輸送機(18)。吸污裝置包括吸污泵(12)和吸污管(122);篩分脫水裝置包括存漿箱(14)、振動篩(15)、渣漿泵(16)、旋流分離器(17)和回流管(13);拖斗設有渣料箱(22);輸送帶與振動篩的出口和渣料箱的進口相連通;螺旋輸送機的進口與旋流分離器的出口相通，該螺旋輸送機的出口可與輸送帶相通。本實用新型的目的是提供一種移動式的污泥處理設備，其具有良好的脫水能力，且操作方便安全。

　　權利要求書

　　1.移動式的污泥處理設備，包括：

　　一個車輛(10);

　　一個吸污裝置，其包括一個吸污泵(12)和一個與所述吸污泵相連的吸污管(122);

　　一個篩分脫水裝置，其包括一個設置于所述車輛(10)的存漿箱(14)，一個設置于所述存漿箱(14)上方的振動篩(15)，一個其進口可與所述存漿箱(14)相通的渣漿泵(16)，一個其進口與所述渣漿泵(16)的出口相通的旋流分離器(17)，和一個可與所述旋流分離器(17)的回流口相通的回流管(13);

　　其特征在于所述的污泥處理裝置還包括：

　　一個與所述車輛(10)可拖掛連接的拖斗(20)，且所述拖斗(20)設有一個渣料箱(22);

　　一個與所述振動篩(15)的出口和所述渣料箱(22)的進口相連通的輸送帶(24);和

　　一個螺旋輸送機(18)，其進口與所述旋流分離器(17)的出口相通，該螺旋輸送機(18)的出口可與所述輸送帶(24)相通。

　　2.如權利要求1所述的移動式的污泥處理設備，其中螺旋輸送機(18)為變螺距的螺旋輸送機。

　　3.如權利要求1所述的移動式的污泥處理設備，其中還包括：

　　一個設置于所述存漿箱(14)的液位傳感器(141)，該液位傳感器(141)具有一個高液位感測部和一個低液位感測部;

　　一個控制裝置(40)，其與所述液位傳感器(141)和所述渣漿泵(16)可信號連接;

　　當所述高液位感測部感測到液位時，所述控制裝置(40)根據收到的所述液位傳感器(141)的輸出信號，向所述渣漿泵(16)輸出一個啟動信號;

　　當所述低液位感測部感測到液位時，所述控制裝置(40)根據收到的所述液位傳感器(141)的輸出信號，向所述渣漿泵(16)輸出一個停止信號。

　　4.如權利要求3所述的移動式的污泥處理設備，其中還包括一個設置于所述車輛(10)的發電機(30)，所述發電機(30)與所述吸污泵(12)、所述振動篩(15)、所述渣漿泵(16)、所述旋流分離器(17)、所述螺旋輸送機(18)和所述輸送帶(24)可電性連接。

　　5.如權利要求4所述的移動式的污泥處理設備，其中所述控制裝置(40)可與所述發電機(30)電性連接，并可與所述發電機(30)、所述吸污泵(12)、所述振動篩(15)、所述渣漿泵(16)、所述旋流分離器(17)、所述螺旋輸送機(18)和所述輸送帶(24)可信號連接。

　　6.如權利要求1所述的移動式的污泥處理設備，其中所述吸污泵為潛污泵，所述潛污泵的出口與所述吸污管(122)的進口相通。

　　說明書

　　移動式的污泥處理設備

　　技術領域

　　本實用新型涉及污泥處理設備，特別是一種可裝設于車輛等的移動式的污泥處理設備。

　　背景技術

　　城市排水管道往往會在沉積井淤積大量泥沙和垃圾，如不及時清理，極易造成管網堵塞，一旦遇到暴雨，容易形成內澇，嚴重影響人們生產生活。國內在進行排水管道沉積井的清理時，較常見的是采用人工掏挖，此方法勞動強度大且存在一定危險性(主要是沉積井內有毒、有害氣體揮發造成)，且會對地面造成污染。

　　中國專利申請201210502336.9，提供了一種城市管網淤泥抽吸車，包括車輛，以及設置在車輛上的吸污泵、雙層篩、淤泥箱、渣漿泵、旋流器、渣斗、溢流管和發電機。但僅用篩分及旋流分離器脫水，其分離出的渣料含水率仍然較高，可能導致渣料運輸途中水分滲漏，污染道路，填埋時則可能污染地下水。

　　實用新型內容

　　本實用新型的目的是提供一種移動式的污泥處理設備，其具有良好的脫水能力，且操作方便安全。

　　本實用新型提供了移動式的污泥處理設備，包括車輛、吸污裝置、篩分脫水裝置、拖斗、輸送帶和螺旋輸送機;吸污裝置包括一個吸污泵和一個與吸污泵相連的吸污管;篩分脫水裝置包括一個設置于車輛的存漿箱、一個置于存漿箱上方的振動篩、一個其進口可與存漿箱相通的渣漿泵、一個其進口與渣漿泵的出口相通的旋流分離器、和一個可與旋流分離器的回流口相通的回流管;拖斗設有一個渣料箱;輸送帶與振動篩的出口和渣料箱的進口相連通;螺旋輸送機的進口與旋流分離器的出口相通，該螺旋輸送機的出口可與輸送帶相通。

　　在移動式的污泥處理設備的再一種示意性實施方式中，螺旋輸送機為變螺距的螺旋輸送機。

　　在移動式的污泥處理設備的另一種示意性實施方式中，還包括液位傳感器和控制裝置，液位傳感器設置于存漿箱，其具有一個高液位感測部和一個低液位感測部;控制裝置與液位傳感器和渣漿泵可信號連接;當高液位感測部感測到液位時，控制裝置根據收到的液位傳感器的輸出信號，向渣漿泵輸出一個啟動信號;當?shù)鸵何桓袦y部感測到液位時，控制裝置根據收到的液位傳感器的輸出信號，向渣漿泵輸出一個停止信號。

　　在移動式的污泥處理設備的又一種示意性實施方式中還包括一個設置于車輛的發電機，發電機與吸污泵、振動篩、渣漿泵、旋流分離器、螺旋輸送機和輸送帶可電性連接。

　　在移動式的污泥處理設備的又一種示意性實施方式中，控制裝置可與發電機電性連接，并可與發電機、吸污泵、振動篩、渣漿泵、旋流分離器、螺旋輸送機和輸送帶可信號連接。

　　在移動式的污泥處理設備的又一種示意性實施方式中，吸污泵為潛污泵，潛污泵的出口與吸污管的進口相通。

　　采用本實用新型的移動式的污泥處理設備，其具有良好的脫水能力，可以避免從沉積井內抽吸出的污泥造成二次污染，且這種設備操作方便安全。
