申請日2014.02.10

　　公開(公告)日2014.07.23

　　IPC分類號C02F1/42

　　摘要

　　本實用新型公開了一種軟水處理用分水管，包括總管和分管;分管有兩根以上，且為偶數根，兩兩對稱地連通在總管上，且所有的分管均在同一平面上，分管不與總管連通的一端為封閉端，每根分管上均設有兩個以上的水噴頭。本實用新型軟水處理用分水管結構簡單、使用方便、使用壽命長、能耗低，便于安裝和檢修。使用后軟水床運行良好，沒有出現故障，很好的滿足了生產需求，降低了運行成本。

　　權利要求書

　　1.一種軟水處理用分水管，其特征在于：包括總管和分管;分管有兩根以上，且為 偶數根，兩兩對稱地連通在總管上，且所有的分管均在同一平面上，分管不與總管連通的 一端為封閉端，每根分管上均設有兩個以上的水噴頭。

　　2.如權利要求1所述的軟水處理用分水管，其特征在于：所有的分管均垂直連通在 總管上。

　　3.如權利要求1或2所述的軟水處理用分水管，其特征在于：分管與總管之間通過 第一法蘭連接。

　　4.如權利要求3所述的軟水處理用分水管，其特征在于：總管上還設有第二連接法 蘭。

　　5.如權利要求1或2所述的軟水處理用分水管，其特征在于：分管有12-16根，兩 兩對稱地連通在總管的左右兩邊，位于總管同一邊的分管的間距相等。

　　6.如權利要求5所述的軟水處理用分水管，其特征在于：位于總管同一邊的分管的 間距為5-10cm。

　　7.如權利要求5所述的軟水處理用分水管，其特征在于：位于總管同一邊的分管， 在從總管兩端到總管中間的方向上逐漸增長。

　　8.如權利要求1或2所述的軟水處理用分水管，其特征在于：每根分管上水噴頭的 間距均為4-8cm。

　　9.如權利要求1或2所述的軟水處理用分水管，其特征在于：總管的內徑大于分管 的內徑，總管的內徑為6-10cm;分管的內徑均為2-4cm。

　　說明書

　　一種軟水處理用分水管

　　技術領域

　　本實用新型涉及一種軟水處理用分水管。

　　背景技術

　　軟水處理就是水的軟化處理，就是將水的硬度降下來，常用的方法為利用離子交換樹 脂來處理，離子交換樹脂上有軟性礦物質鈉，可以與溶解在水中的鈣、鎂等硬性礦物質發 生離子交換反應。

　　樹脂是一種多孔的、不可溶性交換材料。常用的軟水處理裝置中裝有千百萬顆微細的 塑料球(珠)，所有小球都含有許多吸收正離子的負電荷交換位置。當樹脂處在新生狀態時， 這些電荷交換位置被帶正電荷的鈉離子占據，樹脂優先結合帶較強電荷的陽離子，鈣和鎂 離子的電荷比鈉離子強，當含有鈣、鎂離子的水經過樹脂貯槽時，鈣、鎂離子與樹脂小珠 接觸，從交換位置上取代鈉離子。經過離子交換后，鈣、鎂離子就被吸附在軟水處理裝置 中的樹脂上，流出的水就變軟了。

　　現有的軟水處理裝置在運行一段時間后，由于位于樹脂底部的分水管結構的缺陷，分 水管極易被損壞，從而導致樹脂泄漏到分水管，污染所得軟水，需要將分水管整體置換， 不僅使用壽命短，而且成本高，勞動強度大。

　　實用新型內容

　　本實用新型的目的是提供一種軟水處理用分水管。

　　為解決上述技術問題，本實用新型的技術方案是：

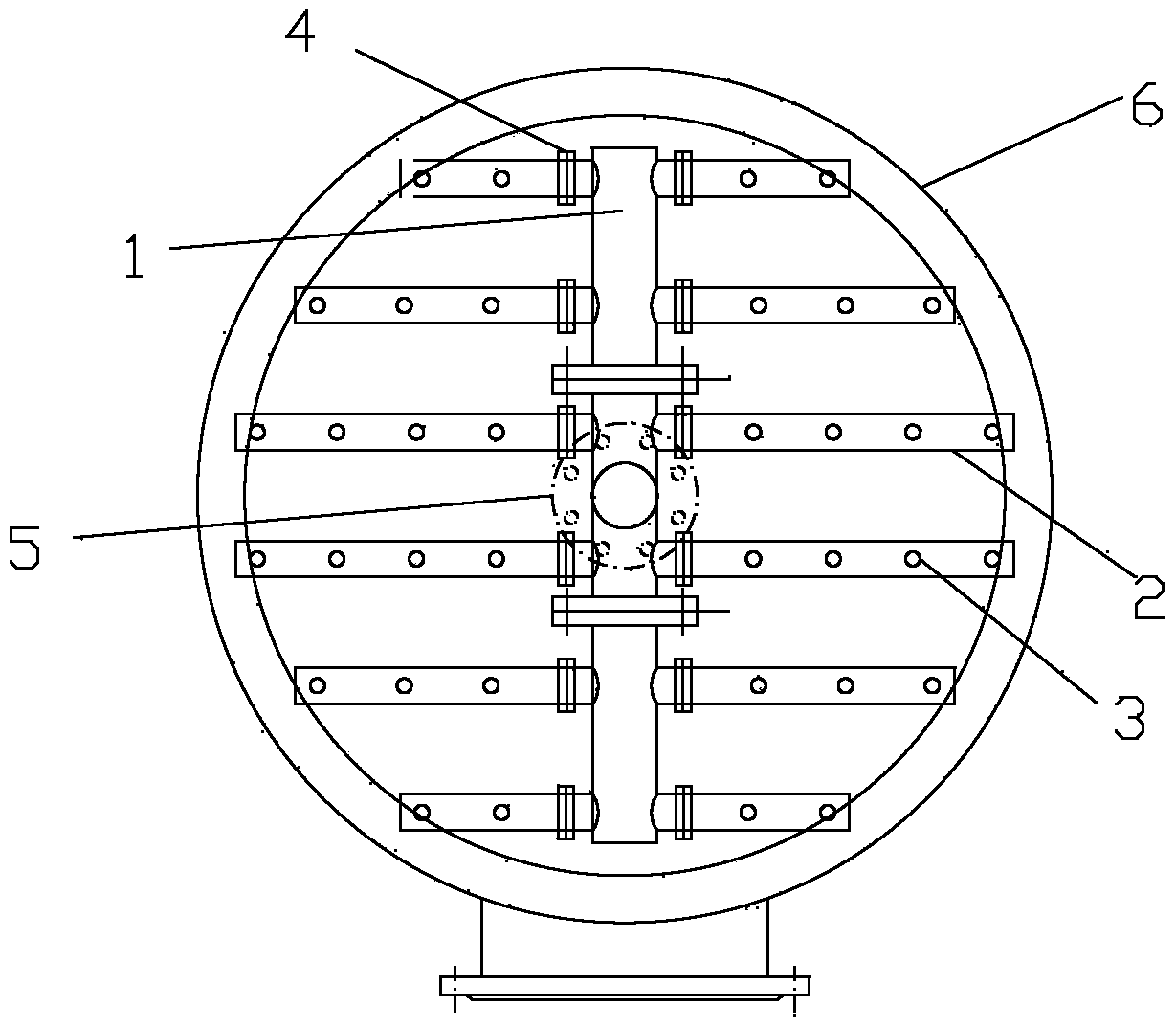

　　一種軟水處理用分水管，包括總管和分管;分管有兩根以上，且為偶數根，兩兩對稱 地連通在總管上，且所有的分管均在同一平面上，分管不與總管連通的一端為封閉端，每 根分管上均設有兩個以上的水噴頭。

　　使用時，將分水管埋沒在粒子交換樹脂的底部，被處理的水從上而下經過粒子交換樹 脂時，實現了水的軟化，被軟化的水從水噴頭進入分管，各分管的水再匯入總管，軟水從 總管流出。

　　上述連通為連接并相通的意思，分管的一端與總管連接連通，另一端為封閉端。

　　上述分水管結構簡單，工作效率高，分支在總管上的分管可全方位地將被軟化后的水 分出，且當某根分管損壞時，只要將損壞的分管替換或堵塞，并不影響其他分管的正常運 行，有效地延長了分水管的使用壽命。

　　為了提高分管與總管的連接強度，同時保證分水管的分水效率，所有的分管均垂直連 通在總管上。

　　為了方便分管與總管的連接，同時方便局部維修，分管與總管之間通過第一法蘭連接。

　　為了方便總管與軟水處理裝置的連接，總管上還設有第二連接法蘭。

　　為了滿足日常所需，同時保證分水管的生產效率，分管有12-16根，兩兩對稱地連通 在總管的左右兩邊，位于總管同一邊的分管的間距相等。

　　為了在節約成本的基礎上，保證分水效率，位于總管同一邊的分管的間距為5-10cm。

　　為了適應不同形狀的分水裝置，位于總管同一邊的分管，在從總管兩端到總管中間的 方向上逐漸增長。

　　為了在節約成本的基礎上，保證分水效率，每根分管上水噴頭的間距均為4-8cm。

　　為了延長分水管的使用壽命，同時保證分水效率，總管的內徑大于分管的內徑，總管 的內徑為6-10cm;分管的內徑均為2-4cm。

　　本實用新型未特別說明的技術均為現有技術。

　　本實用新型軟水處理用分水管結構簡單、使用方便、使用壽命長、能耗低，便于安裝 和檢修。使用后軟水床運行良好，沒有出現故障，很好的滿足了生產需求，降低了運行成 本。
