申請日2014.02.10

　　公開(公告)日2014.08.20

　　IPC分類號C02F1/78; C02F1/32; C02F1/30

　　摘要

　　本實用新型涉及一種水處理裝置，具體是一種涉及利用臭氧和等離子體耦合進行水處理的裝置。具體的,包括高壓電源，其特征在于，還包括有內層介電材料圍成的第一腔，在所述第一腔中設置的所述高壓電源的高壓極;外層介電材料與內層介電材料之間圍成的第二腔，該第二腔形成有空氣進入口和排出口，所述排出口通往待處理液;在內層介電材料外設置有第一接地極;且在外層介電材料外設置有第二接地極。在現有的介質阻擋放電技術的基礎上，耦合高濃度臭氧發生裝置，增大臭氧濃度，增強臭氧的分解氧化作用及同紫外作用、高能電子作用的協同作用，提高對污水中有機物的去除率，增強裝置的殺菌消毒作用。

　　權利要求書

　　1.一種水處理裝置，包括高壓電源，其特征在于，還包括有內層介電材料圍成的第一腔，在所述第一腔中設置的所述高壓電源的高壓極;

　　外層介電材料與內層介電材料之間圍成的第二腔，該第二腔形成有空氣進入口和排出口，所述排出口通往待處理液;

　　在內層介電材料外設置有第一接地極;且在外層介電材料外設置有第二接地極。

　　2.根據權利要求1所述的水處理裝置，其特征在于，所述第一接地極為纏繞在所述內層介電材料外側的金屬線，該金屬線沿所述內層介電材料外側順序纏繞。

　　3.根據權利要求2所述的水處理裝置，其特征在于，所述金屬線沿所述內層介電材料外側順序纏繞有疏部和密部，所述的疏部和密部間隔設置。

　　4.根據權利要求1所述的水處理裝置，其特征在于，所述第二接地極為包圍外層介電材料的所述待處理液，該待處理液連接有接地端。

　　5.根據權利要求1所述的水處理裝置，其特征在于，所述的第二接地極為與外層介電材料下部的金屬片接地極，該金屬片接地極與外層介電材料之間有待處理液。

　　6.根據權利要求5所述的水處理裝置，其特征在于，所述的排出口排出的所述空氣在所述金屬片接地極與與外層介電材料之間的待處理液內形成有氣泡。

　　7.根據權利要求1所述的水處理裝置，其特征在于，所述空氣為加入氧氣的空氣。

　　8.根據權利要求1-7中任一項所述的水處理裝置，其特征在于：所述的內層介電材料為圓柱形，所述的高壓極沿所述圓柱型腔體的中心軸線設置。

　　9.根據權利要求8所述的水處理裝置，其特征在于：所述的外層介電材料為圓柱形，與內層介電材料形成環形柱狀的第二腔，所述空氣進入口設置在第二腔的上部，所述排出口設置在第二腔的下部。

　　10.一種水處理系統，包括待處理液，其特征在于，包括一個或多個如權利要求1至9中任一項的水處理裝置，所述的待處理液作為第二接地極，且所述空氣排出口接入待處理液。

　　說明書

　　一種水處理裝置及采用該裝置的水處理系統

　　技術領域

　　本實用新型涉及一種水處理裝置及采用該裝置的水處理系統，具體是一種涉及利用臭氧和等離子體耦合進行水處理的裝置，及采用該裝置的水處理系統。

　　背景技術

　　在傳統的臭氧處理污水的方法中，隨著放電電壓的增加，單位能量臭氧生成量，臭氧濃度逐漸增大，電壓增大到一定值后，單位能量臭氧生成量與臭氧濃度增大的幅度逐漸減小，直到達到某一最大值，臭氧生成量與濃度不再增大，則污水中有機物的去除率隨之也不再增大，限制了介質阻擋作用對有機物的去除效果，而為了提高有機物去除率而增大放電功率，同時也會增大污水處理成本，若能在功率一定的情況下，增加臭氧發生量，使臭氧濃度增大，則可以促進臭氧對水中污染物的氧化分解作用，同時有利于臭氧作用及其他作用的協同作用，降低水中污染物濃度，提高去除率。如何不通過增加設備，而是通過設備本身的性能，如提高電壓，顯著的增加臭氧的濃度，成為亟待解決的問題。

　　發明內容

　　為了解決上面提到的技術問題，提高水處理裝置的臭氧產生效率和濃度，提出本實用新型公開的技術方案。

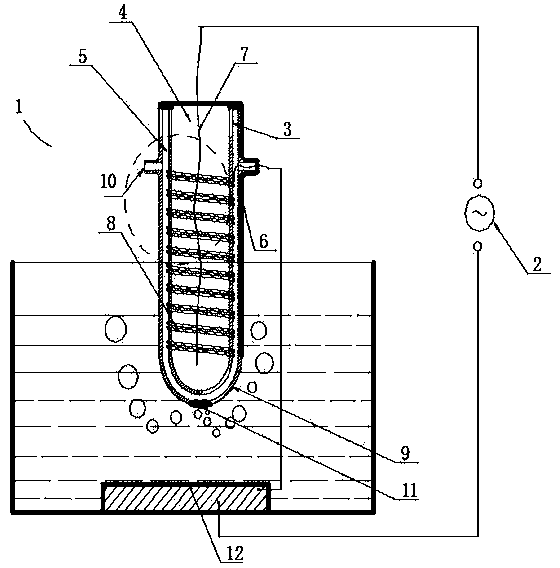

　　具體的，本實用新型公開一種水處理裝置 ，包括高壓電源，還包括有內層介電材料圍成的第一腔，在所述第一腔中設置的所述高壓電源的高壓極;外層介電材料與內層介電材料之間圍成的第二腔，該第二腔形成有空氣進入口和排出口，所述排出口通往待處理液;在內層介電材料外設置有第一接地極;且在外層介電材料外設置有第二接地極。

　　所述第一接地極為纏繞在所述內層介電材料外側的金屬線，該金屬線沿所述內層介電材料外側順序纏繞。

　　所述金屬線沿所述內層介電材料外側順序纏繞有疏部和密部，所述的疏部和密部間隔設置。

　　所述第二接地極為包圍外層介電材料的所述待處理液，該待處理液連接有接地端。所述空氣為加入氧氣的空氣。

　　所述的內層介電材料為圓柱形，所述的高壓極沿所述圓柱型腔體的中心軸線設置。

　　所述的外層介電材料為圓柱形，與內層介電材料形成環形柱狀的第二腔，所述空氣進入口設置在第二腔的上部，所述排出口設置在第二腔的下部。

　　本實用新型的另一個目的提供一種水處理系統，包括待處理液，包括一個或多個所述的水處理裝置，所述的待處理液作為第二接地極，且所述空氣排出口接入待處理液。

　　在第二腔體的兩側都設置有第二接地極，增大臭氧濃度，增強臭氧的分解氧化作用及同紫外作用、高能電子作用的協同作用，提高對污水中有機物的去除率，增強裝置的殺菌消毒作用。
