申請日2014.02.11

　　公開(公告)日2014.07.30

　　IPC分類號C02F103/38; C02F9/14

　　摘要

　　本實用新型公開了一種橡膠生產廢水高效處理與循環利用系統，包括集污池、污水預處理池、曝氣池、二次沉淀池、儲水池、廢水收集管、回用出水管，所述的廢水收集管與回用出水管之間依次設置有集水池、污水預處理池、曝氣池、二次沉淀池、儲水池。本實用新型采用將企業產生的污水匯到集污池進行初次沉淀，調節PH值后送入污水預處理池，在池面種植水生植物，利用其吸附作用去除水中污染物，封住水中異味擴散;使用過濾泵進行過濾后將水送入曝氣池逐級處理后，再送入二次沉淀池逐級處理，沉淀后的清水進入的儲水池回用，池內養殖水生物，實時監測水質的狀況。本實用新型結構緊湊，循環用水，實現污水的零外排，具有經濟和環保效益。

　　權利要求書

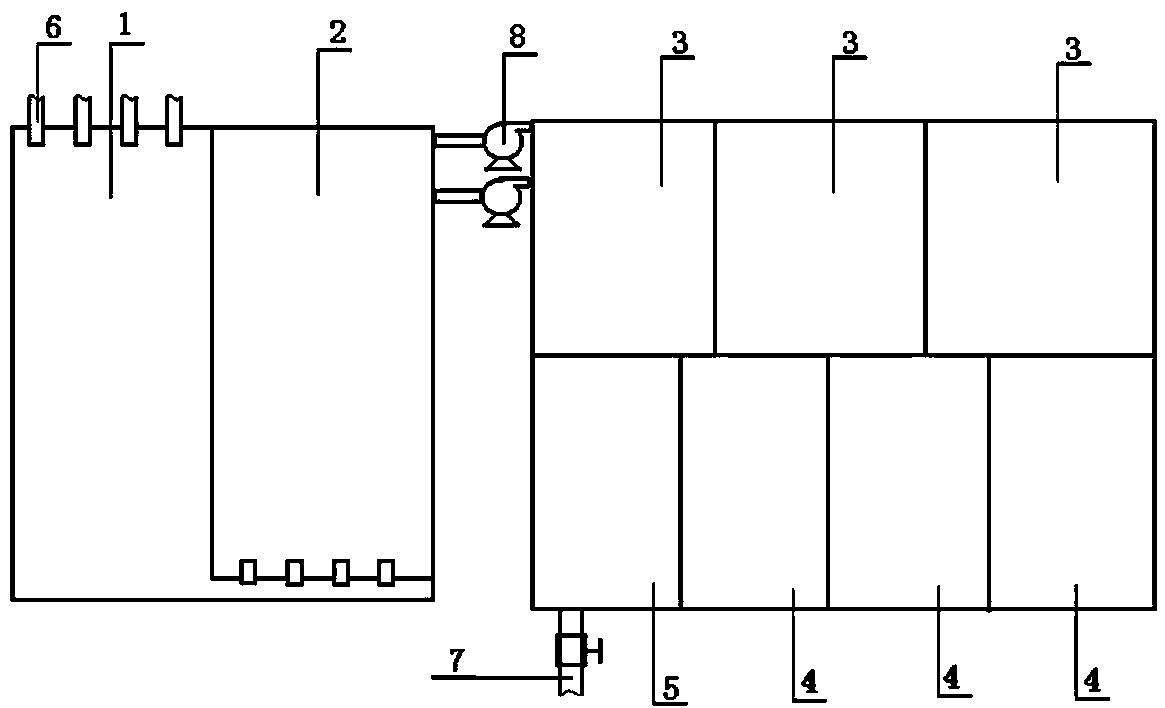

　　1.一種橡膠生產廢水高效處理與循環利用系統，包括集污池(1)、污水預處理池(2)、曝氣池(3)、二次沉淀池(4)、儲水池(5)、廢水收集管(6)、回用出水管(7)，其特征在于所述的廢水收集管(6)與回用出水管(7)之間依次設置有集水池(1)、污水預處理池(2)、曝氣池(3)、二次沉淀池(4)、儲水池(5)。

　　2.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的污水預處理池(2)與曝氣池(3)之間設置過濾泵(8)。

　　3.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的曝氣池(3)與二次沉淀池(4)均為多池串列階梯形結構。

　　4.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的曝氣池(3)內設置曝氣設備。

　　5.根據權利要求4所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的曝氣設備為水下曝氣機與曝氣系統連接。

　　6.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的集污池(1)之廢水收集管(6)進水口對應端設置管道連接污水預處理池(2)。

　　7.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的集水池(1)與污水預處理池(2)水面種植凈水草本植物。

　　8.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的儲水池(5)通過加壓泵連接回用出水管(7)。

　　9.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的廢水收集管(6)與回用出水管(7)上設置閘閥。

　　10.根據權利要求1所述的橡膠生產廢水高效處理與循環利用系統，其特征在于所述的儲水池(5)內養殖魚類生物。

　　說明書

　　一種橡膠生產廢水高效處理與循環利用系統

　　技術領域

　　本實用新型屬于橡膠加工技術領域，具體涉及一種結構簡單，操作簡便的橡膠生產廢水高效處理與循環利用系統。

　　背景技術

　　天然橡膠與鋼鐵、石油、煤炭并稱四大工業原料，是關系國計民生的基礎產業，也是重要的戰略物資。制膠生產過程中，凝固和稀釋膠乳、洗滌凝塊和制膠機械的用水，以及新鮮膠乳的大量乳清和未凝固部分，最后都變成廢水。濃縮天然膠乳生產線主要是膠清凝固排放廢水，其污染物有可溶性有機物、氨態氮和硫酸根等，天然生膠則是洗滌凝塊和制膠的機械用水，大部分為可溶性有機物，還有泥沙、樹葉等雜質。這些廢水含有兩種主要的潛在污染物，有機炭和氨態氮，如果未經處理就直接排放到地面水里，那將會耗盡水域中溶解的氧氣，導致大量藻類生長，隨之而發生水生物窒息，對生態環境構成嚴重的威脅。為此，研制開發一種高效、環保可進行循環利用廢水的橡膠生產廢水高效處理與循環利用系統是解決這一問題的有效途徑。

　　實用新型內容

　　本實用新型的目的在于提供一種結構簡單、實施簡便，能耗低，處理量大且高效、環保的橡膠生產廢水高效處理與循環利用系統。

　　本實用新型的目的是這樣實現的，包括集污池、污水預處理池、曝氣池、二次沉淀池、儲水池、廢水收集管、回用出水管，所述的廢水收集管與回用出水管之間依次設置有集水池、污水預處理池、曝氣池、二次沉淀池、儲水池。

　　本實用新型采用將企業產生的污水匯到集污池進行初次沉淀，調節PH值后送入污水預處理池，在池面種植水生植物，利用其吸附作用去除水中污染物，封住水中異味擴散;使用過濾泵進行過濾后將水送入曝氣池逐級處理后，再送入二次沉淀池逐級處理，沉淀后的清水進入的儲水池回用，池內養殖水生物，實時監測水質的狀況。本實用新型結構緊湊，循環用水，實現污水的零外排，達到生產過程中循環水水質的要求，具有經濟和環保效益。
