申請日2014.02.11
公開(公告)日2014.04.30
IPC分類號C02F3/10; C02F3/02
摘要
混合填料床曝氣生物濾池污水處理裝置和處理方法，涉及污水處理。所述裝置設有進水槽、提升泵、鼓風機、生物濾柱和曝氣頭;進水槽出水口接提升泵進口，生物濾柱設有柱體、承托板、進出水口，提升泵出口接進水口，進水口設于柱體的底部，承托板設于進水口的上方，在承托板上設有至少1個用于布水的通孔，在柱體內承托板上填入混合填料，出水口設在柱體的頂部，在柱體上設有取樣口，鼓風機的出風口接設于柱體底部的曝氣頭。進水槽中的海水養殖廢水在提升泵的作用下，流入生物濾柱的底部，廢水經過混合填料后從生物濾柱頂部的出水口流出。利于微生物的生長，在運行過程中，貝殼生物陶�？舍尫懦鲆欢ǖ奶妓徕}，緩沖pH，保證微生物硝化所需環境。
權利要求書
1.混合填料床曝氣生物濾池污水處理裝置，其特征在于設有進水槽、提升泵、鼓風機、 生物濾柱和曝氣頭;所述進水槽的出水口接提升泵的進口，所述生物濾柱設有柱體、承托板、 進水口和出水口，提升泵的出口接進水口，進水口設于柱體的底部，承托板設于進水口的上 方，在承托板上設有至少1個用于布水的通孔，在柱體內承托板上填入混合填料，出水口設 在柱體的頂部，在柱體上設有取樣口，鼓風機的出風口接設于柱體底部的曝氣頭。
2.如權利要求1所述混合填料床曝氣生物濾池污水處理裝置，其特征在于所述曝氣頭與 鼓風機之間設有流量計。
3.如權利要求1所述混合填料床曝氣生物濾池污水處理裝置，其特征在于所述混合填料 的高度為0.5～4m。
4.如權利要求1所述混合填料床曝氣生物濾池污水處理裝置，其特征在于所述混合填料 采用火山巖燒結濾料和貝殼生物陶粒，所述火山巖燒結濾料和貝殼生物陶粒的質量比為(1～ 5)∶1。
5.混合填料床曝氣生物濾池污水處理方法，其特征在于采用如權利要求1所述混合填 料床曝氣生物濾池污水處理裝置，所述方法具體步驟如下：
進水槽中的海水養殖廢水在提升泵的作用下，流入生物濾柱的底部，廢水經過混合填料 后從生物濾柱頂部的出水口流出。
說明書
混合填料床曝氣生物濾池污水處理裝置和處理方法
技術領域
本發明涉及污水處理，尤其是涉及一種混合填料床曝氣生物濾池污水處理裝置和處理方 法。
背景技術
我國是一個資源型和水質型缺水的國家。聯合國規定，我國的人均水資源量已不足世界 人均水平的1/4，是一個資源型缺水的國家。隨著經濟的快速發展，水污染情況日益嚴重。目 前，我國污水治理面臨的形勢是，水污染嚴重、治理起步晚、基礎差、要求高。根據國家污 水排放預測和環境治理2010年遠景規劃，我國在2010年污水排放總量約為763億立方米， 需要處理45%，每日處理量達9407萬立方米，而目前我國已建成的污水處理系統能力不到 3000萬立方米，還有大量污水必須在今后幾年內治理達標。同時不少地方要求污水處理必須 達到回用標準，這就在數量和質量上提出了很高的要求。
目前處理污水的方法有活性污泥法和生物膜法。活性污泥法雖然能達到一定的排放水標 準，但是存在負荷底、工程投資高、占地大等問題。曝氣生物濾池(BAF)是近年來受到廣泛關 注的一種新型污水處理技術，具有占地面積少、投資費用低、處理效率高、出水水質好等優 點�，F(xiàn)已被應用于許多污水處理廠的二級處理、深度處理以及污水的回用。濾料是BAF的核 心構件，濾料是影響微生物固定、生長、繁殖和脫落的重要因素，選擇合適的濾料對于BAF 的設計、運行和達到預定的處理效果具有決定作用�；旌咸盍峡梢蕴岣連AF的去污能力和抗 沖擊負荷的能力，又能有效的減少反沖洗成本和初期建設成本。2004年，鄧惠萍等(鄧慧萍, 吳國榮,張玉先.沸石和活性炭除氨氮、有機物的互補作用[J].中國給水排水,2004, 20(5):50-52)研究了沸石與活性炭去除天然有機物和氨氮的效果以及二者在去除氨氮和有機 物中的互補作用。結果表明：活性炭對有機物的吸附效果明顯優于沸石，沸石則對進水氨氮 峰值有很好的削減作用，而活性炭可保證對氨氮的穩定去除。沸石+活性炭工藝可以發揮沸石 和活性炭的各自優勢，能有效去除微污染源水中的氨氮和有機物。2007年，劉芳等(劉芳,趙 朝成,張秀霞.組合填料生物濾池處理錦綸廢水二級出水的性能研究[J].環境工程學報, 2007,4(1):38-43)采用陶粒和活性炭組合填料生物濾池對錦綸廢水二級生物處理出水進行了深 度凈化，研究結果表明，曝氣生物濾池處理效果良好，平均出水COD、NH4+-N和TN分別為 32mg/L、1.5mg/L和8.1mg/L。2012年，彭曉蘭等(彭曉蘭，陳呂軍.不同填料組合的曝氣 生物濾池前置反硝化工藝特性的比較研究[J].環境工程學報,2012,6(4):1207-1214)研究了陶 粒-沸石和沸石-陶粒兩組混合填料在不同水力負荷條件下對污水的處理效果，結果發現沸石- 陶粒組合的脫氮能力高于陶粒-沸石的脫氮能力�；旌蠟V柱可以充分發揮濾料的優勢，目前的 混合填料多采用多級生物濾池方法，采用單級混合床生物濾池的研究還鮮有報道。目前，補 充堿度的方式主要是投加NaHCO3或NaOH，這無疑增加了運行成本與管理的難度。
發明內容
本發明的目的在于提供一種混合填料床曝氣生物濾池污水處理裝置。
本發明的另一目的在于提供一種混合填料床曝氣生物濾池污水處理方法。

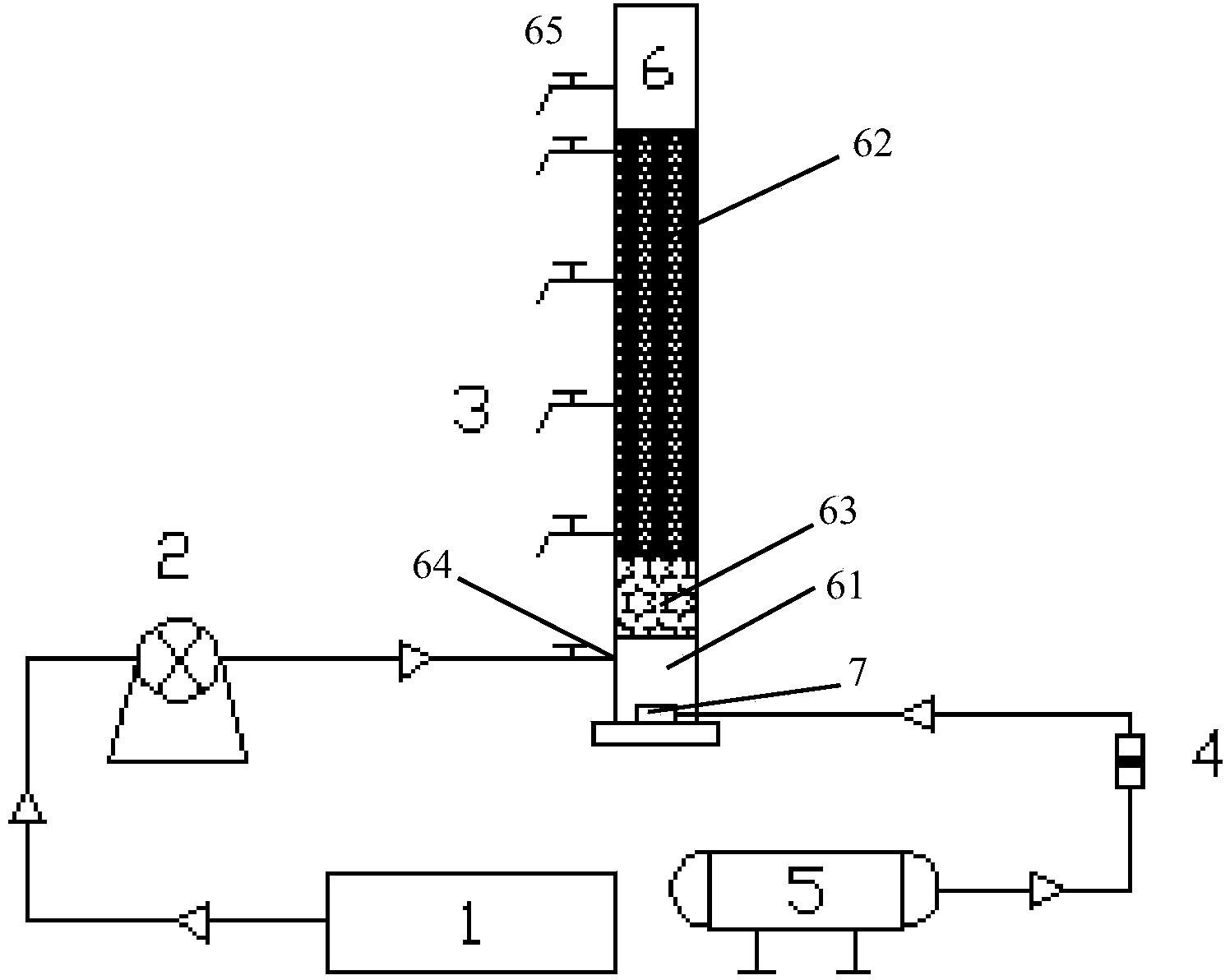

所述混合填料床曝氣生物濾池污水處理裝置設有進水槽、提升泵、鼓風機、生物濾柱和 曝氣頭;所述進水槽的出水口接提升泵的進口，所述生物濾柱設有柱體、承托板、進水口和 出水口，提升泵的出口接進水口，進水口設于柱體的底部，承托板設于進水口的上方，在承 托板上設有至少1個用于布水的通孔，在柱體內承托板上填入混合填料，出水口設在柱體的 頂部，在柱體上設有取樣口，鼓風機的出風口接設于柱體底部的曝氣頭。
所述曝氣頭與鼓風機之間可設有流量計。
所述混合填料的高度可為0.5～4m，所述混合填料可采用火山巖燒結濾料和貝殼生物陶 粒，所述火山巖燒結濾料和貝殼生物陶粒的質量比可為(1～5)∶1。
進水槽、提升泵、生物濾柱之間采用水管連接;鼓風機、流量計和生物濾柱之間采用氣 管連接。
污水從進水槽流出通過進水管進入提升泵，提升泵加壓后，進入生物濾柱底部，沿程向 上，經過混合填料床的處理，然后從濾柱上方的出水口流出;曝氣頭設置在生物濾柱的底部， 與鼓風機相連，進行連續曝氣，生物濾柱的溶解氧濃度可控制為3～7.5mg/L。
所述混合填料床曝氣生物濾池污水處理方法，采用所述混合填料床曝氣生物濾池污水處 理裝置，所述方法具體步驟如下：
進水槽中的海水養殖廢水在提升泵的作用下，流入生物濾柱的底部，廢水經過混合填料 后從生物濾柱頂部的出水口流出。
本發明要解決的技術問題之一，在于濾料選擇和混合比例的確定，混合比直接影響B(tài)AF 的運行效能，例如微生物的附著、生物膜的厚度，以及反沖洗周期等。
本發明所采用的火山巖陶粒貝殼生物陶粒按照不同的體積比例混合均勻，混合比范圍為 1～5。進一步將不同的混合比的混合填料填充到BAF裝置中。
本發明要解決的技術問題之二，在于氣水比的選擇，氣水比將直接影響B(tài)AF工藝的脫 氮效能和反沖洗周期。
本發明所采用的不同的氣水比的，考察氣水比的影響，氣水比的范圍為5～40。進一步 將不同的氣水比作為BAF的運行參數。
本發明采用混合填料(火山巖陶粒和貝殼生物陶粒)作為曝氣生物濾柱的填料，基于混 合填料床生物濾池污水處理工藝具有單一填料生物濾池和兩段式生物濾池所沒有的優勢，所 發明裝置具有高強度的去污能力和抗沖擊負荷的能力，又能有效減少反沖洗成本和初期建設 成本。
本發明基于混合填料床曝氣生物濾池污水處理工藝，將混合填料曝氣生物濾池裝置運用 到污水處理中，發現混合填料床生物濾柱的處理效果要優于單一填料的生物濾柱，具有重要 的應用價值和社會意義。
本發明具有如下優點：
本發明采用混合填料(火山巖陶粒和貝殼生物陶粒)作為BAF的填料，該裝置不僅利 于微生物的生長，而且在運行過程中，貝殼生物陶�？梢葬尫懦鲆欢ǖ奶妓徕}，緩沖pH，保 證微生物硝化所需的環境，從而在沒有外加堿度提供的條件下，保證裝置的正常運行。
