申請日2014.02.11

　　公開(公告)日2014.07.09

　　IPC分類號C02F3/34; C02F103/30; C02F1/28; C02F3/10

　　摘要

　　本實用新型公開了一種染整工業廢水的生物處理用載體，包括殼體，殼體底部設置有進水口，進水口底部和殼體的頂部分別設置有一個曝氣盤，殼體的側面設置有弧形出水口，在弧形出水口與進水口之間設置有兩層硬質支架，硬質支架的上表面設置有織物層，硬質支架與殼體的連接處設置有壓力傳感器，弧形出水口上設置有活動截止板，在兩層織物層之間設置有橫置葉輪和排污管，排污管上設置有閥門，排污管連接至過濾沉淀池。本實用新型能夠改進現有技術的不足，減少了污泥外泄對水質的影響，并可以自動檢測污泥產生量，對污泥進行快速收集，保持了載體長時間的過濾處理效果。

　　權利要求書

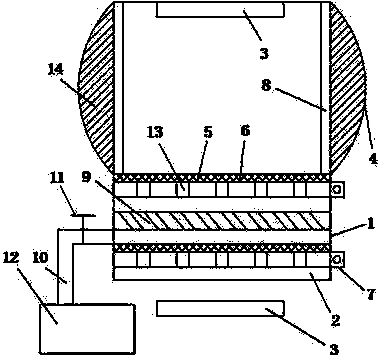

　　1.一種染整工業廢水的生物處理用載體，其特征在于：包括殼體(1)，殼體(1)底部設置有進水口(2)，進水口(2)底部和殼體(1)的頂部分別設置有一個曝氣盤(3)，殼體(1)的側面設置有弧形出水口(4)，在弧形出水口(4)與進水口(2)之間設置有兩層硬質支架(5)，硬質支架(5)的上表面設置有織物層(6)，硬質支架(5)與殼體(1)的連接處設置有壓力傳感器(7)，弧形出水口(4)上設置有活動截止板(8)，在兩層織物層(6)之間設置有橫置葉輪(9)和排污管(10)，排污管(10)上設置有閥門(11)，排污管(10)連接至過濾沉淀池(12)。

　　2.根據權利要求1所述的染整工業廢水的生物處理用載體，其特征在于：所述硬質支架(5)上設置有若干個通孔(13)。

　　3.根據權利要求1所述的染整工業廢水的生物處理用載體，其特征在于：所述進水口(2)底部的曝氣盤(3)與進水口(2)之間的距離為3～5cm。

　　4.根據權利要求1所述的染整工業廢水的生物處理用載體，其特征在于：所述織物層的線密度為6000～7000dtex，經密度為17.0±1根絲/英寸，緯密度為23.0±1根絲/英寸。

　　5.根據權利要求1所述的染整工業廢水的生物處理用載體，其特征在于：所述弧形出水口(4)外側設置有活性炭吸附層(14)。

　　說明書

　　一種染整工業廢水的生物處理用載體

　　技術領域

　　本實用新型涉及一種工業廢水處理技術領域，尤其是一種染整工業廢水的生物處理用載體。

　　背景技術

　　現在國內的印染廢水多數微生物處理法。但作為微生物生長繁殖用的生物處理載體，由于沒有合適的選材及構造，嚴重影響著廢水處理效果，制約著染整產業的健康發展。中國實用新型專利CN 203007009 U公開了一種織物類載體，易于生物膜附著，表面積大，水流阻力小，強度大，化學和生物穩定性好。但是這種載體還是沒有解決微生物自身繁殖后造成污泥量增加對載體承重性和通過性的影響，隨著使用時間的增加，載體的過濾效果會迅速下降。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種染整工業廢水的生物處理用載體，能夠改進現有技術的不足，減少了污泥外泄對水質的影響，并可以自動檢測污泥產生量，對污泥進行快速收集，保持了載體長時間的過濾處理效果。

　　為解決上述技術問題，本實用新型所采取的技術方案如下。

　　一種染整工業廢水的生物處理用載體，包括殼體，殼體底部設置有進水口，進水口底部和殼體的頂部分別設置有一個曝氣盤，殼體的側面設置有弧形出水口，在弧形出水口與進水口之間設置有兩層硬質支架，硬質支架的上表面設置有織物層，硬質支架與殼體的連接處設置有壓力傳感器，弧形出水口上設置有活動截止板，在兩層織物層之間設置有橫置葉輪和排污管，排污管上設置有閥門，排污管連接至過濾沉淀池。

　　作為優選，所述硬質支架上設置有若干個通孔。

　　作為優選，所述進水口底部的曝氣盤與進水口之間的距離為3～5cm。

　　作為優選，所述織物層的線密度為6000～7000dtex，經密度為17.0±1根絲/英寸，緯密度為23.0±1根絲/英寸。

　　作為優選，所述弧形出水口外側設置有活性炭吸附層。

　　采用上述技術方案所帶來的有益效果在于：本實用新型采用雙向曝氣的結構，提高了載體內的含氧量，通過對流氣流提高了廢水中含氧量的均勻性，進而提高了微生物對廢水中污染物質的分解率。進水口底部的曝氣盤與進水口之間的距離為3～5cm，可以實現進氣量和進水量的兼顧平衡。通過硬質支架設置兩層織物層，可以將微生物和其生長繁殖用的污泥集中在兩層織物層之間，避免微生物過度散失，既減少了微生物的消耗量，減少原料資金消耗，又避免了污泥對水質的二次污染。由于采用了雙向曝氣的結構，可適當采用高密度織物層，既不影響通過性，又減少了微生物的散失，還提高了織物層的強度。硬質支架在對織物層起到支撐作用的同時，將織物層上承受的壓力傳遞到壓力傳感器上，當壓力傳感器檢測到的壓力過高時，說明織物層內的污泥量過多，這時關閉活動截止板，打開閥門和橫置葉輪，將污泥從排污管排至過濾沉淀池。污泥在過濾沉淀池中進行沉淀收集后可以重復利用。葉輪采用橫置的安裝方式，與縱向安裝相比，可以同時提高對上下兩層織物層的清洗力約30%。硬質支架上的通孔用來增加硬質支架的通過性�；钚蕴课�附層用來吸附從織物層中外泄的少量污泥顆粒及其它雜質。
