申請日2014.02.12

　　公開(公告)日2014.09.24

　　IPC分類號E03C1/12; C02F9/02; E03C1/122

　　摘要

　　本發明涉及一種樓宇集中式衛浴間廢水除臭利用技術，對樓宇衛浴間使用后的廢水進行合理分流，將洗浴后產生的廢水通過雜質過濾器和水質凈化器進行清潔，以達到衛生間沖洗用水標準，用樓層間設置集水箱對其進行存儲，同時通過聯動裝置將制劑箱中的制劑自動注入從而對存儲的廢水進行除臭處理，處理過的水用來提供衛生間沖洗用水，而后直接排入樓宇排水管道，特別適用于寫字間、辦公樓、公寓樓、教學樓等大型樓宇，以及車間、實驗樓等多層廠房。

　　權利要求書

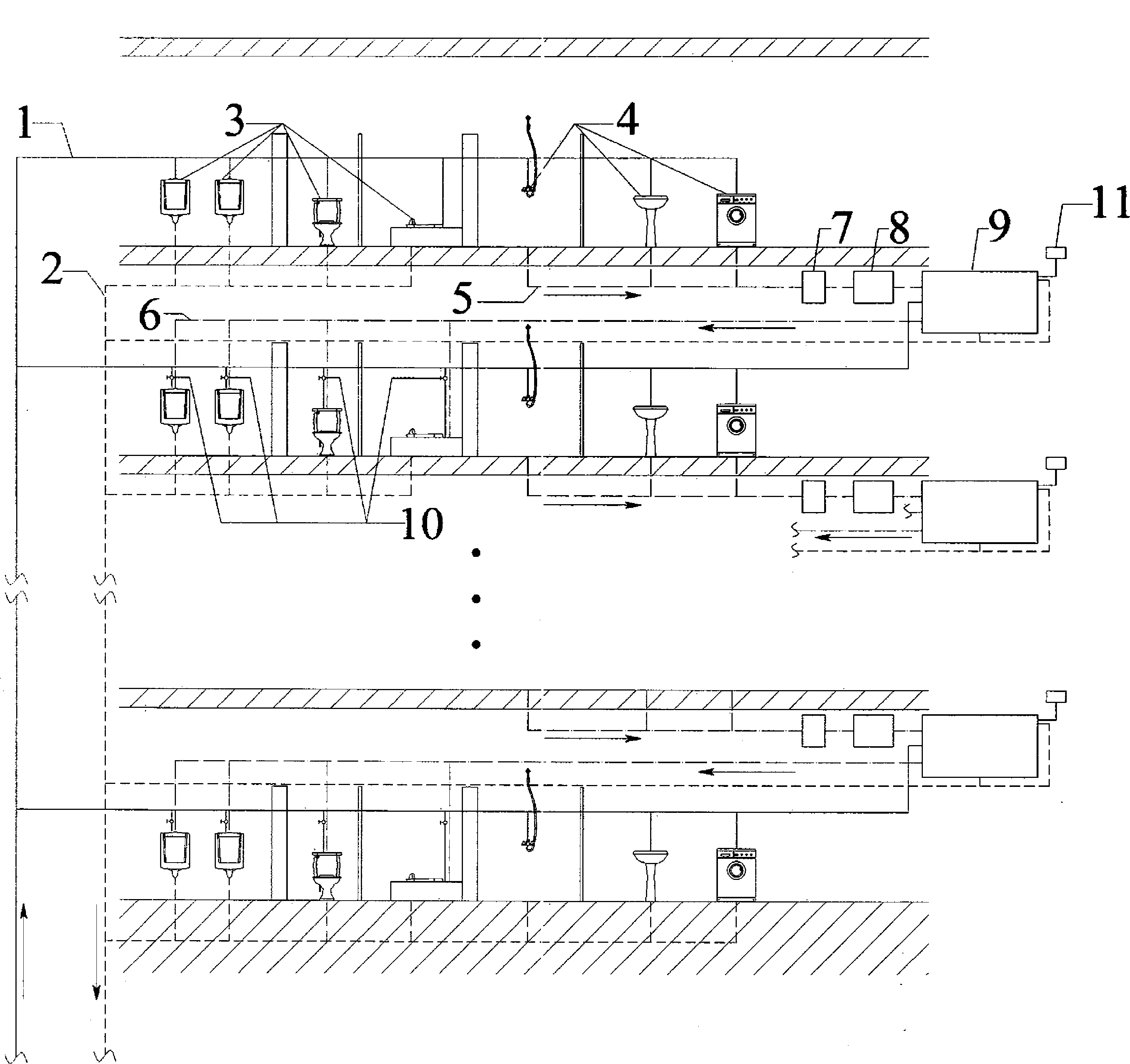

　　1.一種樓宇集中式衛浴間廢水除臭利用技術，其特征在于所述蓄水箱(9)的蓄水箱進水 管(5)連接其上一樓層洗浴用水裝置(4)的排水口，并與雜質過濾器(7)和水質凈化器(8)連接， 上一樓層洗浴用水裝置(4)排出的水經蓄水箱進水管(5)，依次通過雜質過濾器(7)和水質凈化器 (8)進入本樓層的蓄水箱(9)進行蓄水，蓄水箱(9)的蓄水箱出水管(6)連接本樓層的衛生間用水 裝置(3)的進水口，從而實現對本樓層衛生間用水裝置(3)的供水。

　　2.根據權利要求1所述樓宇集中式衛浴間廢水除臭利用技術，其特征在于所述蓄水箱(9) 與制劑箱(11)，制劑箱(11)位置高于蓄水箱(9)，里面存放除臭劑，通過注液管道(12)連接蓄水 箱(9)，進水擋板(13)、注液擋板(14)和聯動桿(15)設置在蓄水箱(9)內，進水擋板(13)與蓄水箱 進水管(5)和聯動桿(15)相連，在自重作用下處于關閉狀態，當上一樓層沈浴廢水進入蓄水箱 (9)時，通過水壓作用使進水擋板(13)開啟從而使洗浴廢水進入蓄水箱(9)，注液擋板(14)與注 液管道(12)和聯動桿(15)相連，在自重作用下處于關閉狀態，在聯動桿(15)的作用下，注液擋 板(14)和進水擋板(13)產生聯動同步開啟和關閉，從而使制劑箱(11)內的除臭劑自動注入蓄水 箱(9)。

　　說明書

　　一種樓宇集中式衛浴間廢水除臭利用技術

　　技術領域：

　　本發明涉及一種廢水利用技術，尤其涉及一種樓宇集中式衛浴間廢水除臭利用技術。

　　背景技術：

　　水是人類賴以生存的最重要的資源之一，人類的生活離不開水，水對人類生存、社會發 展和經濟建設起到至關重要的作用，水資源每時每刻都在消耗著，僅生活用水就需要消耗大 量的水資源，其他方面對水資源的需求更多，隨著人們生活水平的不斷提高，生態環境也在 不斷遭受到破壞，水資源缺陷日益成為嚴重的問題。為了緩解對水資源的消耗，提高水資源 的利用率，目前有一些專門的廢水凈化工程已經建成，而且對工業廢水也進行了良好的控制， 但是對于更廣闊的人們生活空間當中的用水浪費問題一直沒有得到很好地處理，有些地區的 部分人采用將廚房用水收集起來用于沖洗衛生間，有些地區在建筑頂部和地下加裝水箱及水 泵將廢水從低處提升到高處之后存在集水箱中為廁所提供沖洗用水，以上方法雖然確實提高 了水資源的利用率，不同程度地節約了水資源，但是存在依賴個體自覺，范圍較小以及加裝 水泵等設備，增加耗能的問題，因此難以普及，特別是由于收集起來的廢水在天氣或室內溫 度較高以及較長時間未使用時，會散出較強的氣味，嚴重影響空氣環境和人員使用。

　　發明內容：

　　本發明為了解決當前個體節水范圍小以及加裝設備成本高、有額外能耗、廢水散發氣味 強等問題，提供了一種樓宇集中式衛浴間廢水除臭利用技術。

　　所述一種樓宇集中式衛浴間廢水除臭利用技術，包括樓宇給水管道、樓宇排水管道、衛 生間用水裝置、洗浴用水裝置、蓄水箱進水管、蓄水箱出水管、雜質過濾器、水質凈化器、 蓄水箱、閥門、制劑箱、注液管道、進水擋板、注液擋板、連動桿、浮球閥、放空管。

　　所述樓宇給水管道主要用于為各樓層的用水裝置及蓄水箱進行供水。

　　所述樓宇排水管道主要用于為各樓層進行排水和對蓄水箱內的蓄水溢流放水及放空。

　　所述衛生間用水裝置主要有座便器、蹲便器、小便器、拖布池等。

　　所述洗浴用水裝置主要有盥洗臺、淋浴池、洗衣機、浴盆等。

　　所述蓄水箱進水管連接上一樓層的洗浴用水裝置排水口及蓄水箱，使上層的洗浴廢水流 入蓄水箱內進行存儲。

　　所述蓄水箱出水管連接本樓層的衛生間用水裝置進水口及蓄水箱，用蓄水箱中所蓄的水 對使用過的衛生間用水裝置進行沖洗。

　　所述雜質過濾器主要用于對沈浴廢水進行物理過濾，去除雜質，提高水質。

　　所述水質凈化器主要用于對洗浴廢水進行凈化，對水質進行去除油脂、降低酸性等處理， 使水質達到?jīng)_洗標準。

　　所述蓄水箱位于樓層與樓層之間，用于對上一樓層的沈浴廢水進行存儲，并將存儲的廢 水供給本樓層衛生間用水裝置沖洗使用。

　　所述閥門連接樓宇給水管道與衛生間用水裝置，用于對衛生間用水裝置進行供水，通常 處于關閉狀態，在蓄水箱停用時開啟。

　　所述制劑箱內存放除臭劑，對蓄水箱內蓄水進行除臭，以免其散出較強的氣味，影響空 氣環境和人員使用，除臭劑為市面上非常容易購買的各種清香劑等制劑。

　　所述注液管道連接制劑箱與蓄水箱，用于將除臭劑注入蓄水箱進行除臭。

　　所述進水擋板設置在蓄水箱內，與蓄水箱進水管和聯動桿相連，在自重作用下處于關閉 狀態，上一樓層沈浴廢水進入蓄水箱時，可通過水壓作用使進水擋板開啟從而使洗浴廢水進 入蓄水箱。

　　所述注液擋板設置在蓄水箱內，與注液管道和聯動桿相連，在自重作用下處于關閉狀態， 當進水擋板開啟時，在聯動桿的作用下，使注液擋板開啟，從而使制劑箱內的除臭劑進入蓄 水箱。

　　所述聯動桿設置在蓄水箱內，連接進水擋板和注液擋板，使其產生聯動，同步開啟和關 閉，實現除臭劑的自動化加入，同時可有效控制除臭劑的加入量。

　　所述浮球閥設置在蓄水箱內，連接樓宇給水管道，控制其對蓄水箱的供水。

　　所述放空管設置在蓄水箱底部，連接樓宇排水管道，設置有閥門，用于在對蓄水箱進行 清理或維修時放空存水。

　　本發明對樓宇衛浴間使用后的廢水進行合理分流，將洗浴后產生的廢水通過雜質過濾器 和水質凈化器進行清潔，以達到衛生間沖洗用水標準，用樓層間設置集水箱對其進行存儲， 同時通過聯動裝置將制劑箱中的制劑自動注入從而對存儲的廢水進行除臭處理，處理過的水 用來提供衛生間沖洗用水，而后直接排入樓宇排水管道。

　　本發明的樓宇集中式衛浴間廢水除臭利用技術與已有的廢水利用技術相比具有如下優 點：一是充分實現對洗浴后廢水的二次利用，上層樓對下層樓層提供洗浴廢水，極大地縮短 了用水路程;二是蓄水箱安置位置靈活，不占用樓層地面空間，結構簡單，使用方便;三是 在節約水資源的同時并沒有產生額外能耗，利用水的自重實現蓄水及二次供水，綠色環保; 四是除臭劑成本低廉，效果良好，可在上層洗浴廢水進入集水箱的同時自動注入，使用方便， 本發明提供的技術特別適用于寫字間、辦公樓、公寓樓、教學樓等大型樓宇，以及車間、實 驗樓等多層廠房。
