申請日2014.04.23

　　公開(公告)日2015.10.28

　　IPC分類號C02F103/32; C02F9/14

　　摘要

　　本發明提供一種對食品廠產生的數股廢水匯集而成的復雜性綜合廢水的處理方法，該廢水含有懸浮固體、有機物、氨氮、及總氮等雜質，也可能含有總磷但基本不含或只含少量不妨害微生物處理的油脂。首先對該廢水進行去除懸浮固體處理;接著以厭氧微生物分解方式處理，使其中所含的有機物雜質被部份分解;再以結合無氧及好氧微生物的分解方式處理，使殘留的有機碳、氨氮、總氮及可能存在的總磷被進一步去除，再以膜做固液分離而得到可安全排放或回收的處理水。本發明方法還包含對含油脂廢水進行個別處理的步驟，及將此個別處理所得到廢水整合于該綜合廢水處理方法。本發明也提供對含油脂量大的綜合廢水進行處理的方法，其進一步包含氣浮除油手段。

　　權利要求書

　　1.一種綜合廢水的處理方法，包含下列步驟：

　　a)將含有懸浮固體、有機物、氨氮及總氮的雜質的綜合廢水進行去除懸浮固 體的處理，其中該綜合廢水選擇性進一步含有總磷或少量不妨害以下步驟b)及 c)微生物處理的油脂;

　　b)以厭氧微生物分解方式處理來自步驟a)的懸浮固體含量被降低的廢水， 使得其中所含的有機物雜質被部份分解;及

　　c)以無氧微生物分解及好氧微生物分解接續串聯的方式處理來自步驟b)的 有機物雜質含量被降低的廢水，使得殘留于其中的雜質被進一步降解;及

　　d)以膜過濾裝置針對來自步驟c)的出流水做固液分離，使微生物污泥被截 留于膜過濾裝置中，并從該膜過濾裝置排出回收或排放水，其中被截留于該膜過 濾裝置中的含有微生物污泥的水被以0.5-15倍于步驟b)的出流水的比例回流到 該無氧微生物分解的槽，以作為步驟c)的無氧微生物分解及好氧微生物分解的 主要微生物污泥來源。

　　2.如權利要求1所述的方法，其中該比例為3-7倍。

　　3.如權利要求1所述的方法，其進一步包含：

　　e)反滲透處理由上述步驟d)排出的回收或排放水。

　　4.如權利要求1所述的方法，其中步驟b)的厭氧微生物分解系于一上流式 厭氧微生物反應槽中進行，該上流式厭氧微生物反應槽中裝設有氣液固三相分離 器以截留微生物，使槽下方形成具有顆粒化污泥特性的污泥床作為厭氧微生物反 應區。

　　5.如權利要求1所述的方法，其中步驟a)的綜合廢水由數股食品業工藝廢 水匯集。

　　6.如權利要求1所述的方法，其進一步包含對另一股含油脂廢水進行個別的 氣浮除油處理的步驟，包含將該含油脂廢水添加適量絮凝劑后，使用一氣浮裝置， 以溶氣氣浮將該含油脂廢水中油脂含量降低，再該油脂含量降低的廢水與上述步 驟a)流出的懸浮固體含量被降低的廢水合併一同進行步驟b)、c)及d)。

　　7.如權利要求1所述的方法，其中步驟a)的去除懸浮固體的處理包含：如 果該綜合廢水只含密度比重>1的固體，則使用重力沉降槽;如果該綜合廢水只含 比重<1的固體，則使用加壓氣浮裝置;如果該綜合廢水同時含比重由小于1到大 于1都有的固體，則先使用加壓氣浮裝置再使用重力沉降槽。

　　8.一種含油脂綜合廢水的處理方法，包含下列步驟：

　　a1)如果該含油脂綜合廢水所含的懸浮固體的比重<1，則該含油脂綜合廢水 被同時進行除油除懸浮固體處理，包含對該含油脂綜合廢水添加絮凝劑并使用一 氣浮裝置，以溶氣氣浮將廢水中油脂及懸浮固體含量降低，此油脂及懸浮固體含 量降低的出流水被導入步驟b)進行厭氧微生物分解方式處理;a2)如果該含油 脂綜合廢水所含的懸浮固體的比重大于1，則對該含油脂綜合廢水添加絮凝劑并 使用一氣浮裝置，以溶氣氣浮將廢水中油脂含量降低，此油脂含量降低的出流水 被導入一重力沉降裝置，于該重力沉降裝置滯留一段時間使廢水中比重大于1的 固體沉降，其上層出流水被導入步驟b)進行厭氧微生物分解方式處理;或者a3) 如果該含油脂綜合廢水所含的懸浮固體的比重由小于1到大于1都有，則該含油 脂綜合廢水被同時進行除油除懸浮固體處理，包含對該含油脂綜合廢水添加絮凝 劑并使用一氣浮裝置，以溶氣氣浮將廢水中油脂及懸浮固體含量降低，此油脂及 懸浮固體含量降低的出流水被導入一重力沉降裝置，于該重力沉降裝置滯留一段 時間使廢水中比重大于1的固體沉降，其上層出流水被導入步驟b)進行厭氧微 生物分解方式處理;

　　b)以厭氧微生物分解方式處理來自步驟a)的懸浮固體含量被降低的廢水， 使得其中所含的有機物雜質被部份分解;及

　　c)以無氧微生物分解及好氧微生物分解接續串聯的方式處理來自步驟b)的 有機物雜質含量被降低的廢水，使得殘留于其中的雜質被進一步降解;及

　　d)以膜過濾裝置針對來自步驟c)的出流水做固液分離，使微生物污泥被截 留于膜過濾裝置中，并從該膜過濾裝置排出回收或排放水，其中被截留于該膜過 濾裝置中的含有微生物污泥的水被以0.5-15倍于步驟b)的出流水的比例回流到 該無氧微生物分解的槽，以作為步驟c)的無氧微生物分解及好氧微生物分解的 主要微生物污泥來源。

　　9.如權利要求8所述的方法，其中該比例為3-7倍。

　　10.如權利要求8所述的方法，其進一步包含：

　　e)反滲透處理由上述步驟d)排出的回收或排放水。

　　11.如權利要求8所述的方法，其中步驟b)的厭氧微生物分解系于一上流 式厭氧微生物反應槽中進行，該上流式厭氧微生物反應槽中裝設有氣液固三相分 離器以截留微生物，使槽下方形成具有顆�；�污泥特性的污泥床作為厭氧微生物 反應區。

　　說明書

　　食品業綜合廢水之處理方法

　　技術領域

　　本發明系關于一種食品業復雜性綜合廢水的處理方法，可去除廢水中的油 脂、懸浮固體、有機物、氨氮、總氮、及總磷等雜質，使處理后水資源可安全排 放或回收再利用之目的。

　　背景技術

　　由于水資源不足及自然水體遭受嚴重污染，當前國際各國的環保法規都是增 訂或加嚴污染物的排放標準，同時提高對水資源回收再利用率的要求。中國是屬 于水資源嚴重缺乏和嚴重污染的區域，綠色發展是國家施政重點，針對重點產業 及重點區域逐步提高環保標準，除了國家級的綜合排放標準及水回收率要求，地 方區域更優先于國家訂定更嚴格的標準以適應當?shù)禺a(chǎn)業的產業特性。目前優先推 動對食品、化工、造紙、鋼鐵、電鍍、印染六大行業進行提標升級，重點控制四 大污染物：化學需氧量、氨氮、總氮及總磷。

　　食品業廢水屬于復雜性高有機污染特性，一般含高濃度有機物(BOD、COD 污染濃度高達數千ppm)、高懸浮固體污染(SS通常超過一千ppm)，同時還會 含有數百ppm濃度的油脂、氨氮、總氮，甚至含總磷等污染。由于食品工業范圍 很大，因制品、工藝、季節及地區等不同因素，其排出的廢水亦不盡相同，致廢 水污染特性及污染量差異頗大。表1舉例說明食品業綜合廢水之水質范圍。

　　表1舉例說明食品業綜合廢水之水質范圍

　　水質 綜合廢水 pH 3-10 SS(mg/L) 500-2000 CODcr(mg/L) 800-5000 BOD5(mg/L) 500-3000 TN(mg/L) 80-300 非乳化油(mg/L) 100-500 NH4+-N(mg/L) 65-255 NO3--N(mg/L) 0.5-50

　　PO43-(mg/L) 4-95 Cl- 50-110 Ca2+(mg/L) 3-20 Mg2+(mg/L) 0.5-8 SiO2(mg/L) 0.8-4

　　臺灣發明專利313187揭示一種含有機污染物之廢水處理系統，包含一厭氧 反應槽、一有氧反應槽及一膜分離槽;其中上述有氧反應槽系設置于厭氧反應槽 之后，上述膜分離槽系設置于上述有氧反應槽之后，該系統系利用生物處理法去 除廢水中的有機污染物，并以膜分離固液兩相。此前專利發明之重點在于解決膜 表面結垢與積垢問題，其中特別提及該有氧反應槽可提高其中被處理水的pH值， 使其中的金屬離子形成碳酸結晶顆粒，并藉生物膠凝作用將此碳酸金屬結晶顆粒 嵌入有氧微生物的膠羽中，以減少金屬結晶物在膜分離槽之膜上形成結垢之傾 向。此前專利的實施例僅以含葡萄糖及醋酸鈉為人工基質進行實驗，并未提及可 同時對含油脂、懸浮固體、有機物、氨氮、總氮及總磷等復雜性廢水的處理能力。

　　臺灣發明專利316923揭示一種去除廢水中碳、氮、磷污染物之廢水處理系 統，其流程包含一多功能生物反應槽、一無氧反應槽、一有氧反應槽及一膜分離 槽;該專利是利用控制生物槽中的特定菌相組合，用以去除生活污水中的中低濃 度范圍之碳、氮、磷污染物之應用。其中第一槽多功能生物槽所定義的組成菌相 包含脫硝菌、蓄磷菌及甲烷菌，其厭氧反應槽內不需裝設氣固液三相分離器，其 微生物污泥來源是由第四槽膜槽的混合液回流而得，由于第四槽膜槽的混合液是 來自需充分曝氣的第三槽好氧硝化槽，故其多功能生物槽的操作條件與功能和 UASB厭氧反應槽不同。

　　發明內容

　　本發明的主要目的在于提供一種食品業綜合廢水的處理方法，以達安全排放 或回收再使用的目的。該綜合廢水含有懸浮固體、有機物、氨氮、及總氮等雜質， 也可能進一步含有總磷但基本上不含或只含少量不妨害微生物處理的油脂。

　　本發明所提供的廢水處理方法，包含下列步驟：

　　a)將含有懸浮固體、有機物、氨氮及總氮的雜質的綜合廢水進行去除懸浮固 體的處理，其中該綜合廢水選擇性進一步含有總磷或少量不妨害以下步驟b)及 c)微生物處理的油脂;

　　b)以厭氧微生物分解方式處理來自步驟a)的懸浮固體含量被降低的廢水， 使得其中所含的有機物雜質被部份分解;及

　　c)以無氧微生物分解及好氧微生物分解接續串聯的方式處理來自步驟b)的 有機物雜質含量被降低的廢水，使得殘留于其中的雜質被進一步降解;及

　　d)以膜過濾裝置針對來自步驟c)的出流水做固液分離，使微生物污泥被截 留于膜過濾裝置中，并從該膜過濾裝置排出回收或排放水，其中被截留于該膜過 濾裝置中的含有微生物污泥的水被以0.5-15倍(較佳的3-7倍)于步驟b)的出 流水的比例回流到該無氧微生物分解的槽，以作為步驟c)的無氧微生物分解及 好氧微生物分解的主要微生物污泥來源。

　　視水資源回收再利用之使用目的，由上述步驟d)排出的回收或排放水，其 水質可再經過反滲透(RO)裝置進行回收水質精制處理。

　　較佳的，步驟b)的厭氧微生物分解系于一上流式厭氧微生物反應槽(UASB) 中進行，該UASB厭氧微生物反應槽中裝設有氣液固三相分離器以截留微生物， 使槽下方形成具有顆粒化污泥特性的污泥床作為厭氧微生物反應區，并不需要由 后方的膜過濾裝置回流污泥來提供。來自步驟a)的懸浮固體含量被降低的廢水 在該厭氧微生物反應槽滯留一段時間，于是廢水中的有機物雜質在該滯留時間中 為該厭氧污泥反應區中的微生物所分解。其反應槽內的生物污泥是氣液固三相分 離器截留后內再回流使其顆�；�較佳的，步驟c)的以無氧微生物分解及好氧微 生物分解接續串聯的方式處理系于一串聯的一個無氧微生物反應槽及一個好氧 微生物反應槽內分別進行，來自步驟b)的有機物雜質含量被降低的廢水在該無 氧微生物反應槽及該好氧微生物反應槽內滯留一段時間，于是廢水中殘留的有機 碳、油脂、氨氮、總氮、及總磷(如果存在)等雜質在該滯留時間中為該生物槽 中的無氧微生物及好氧微生物所生化代謝而分解。

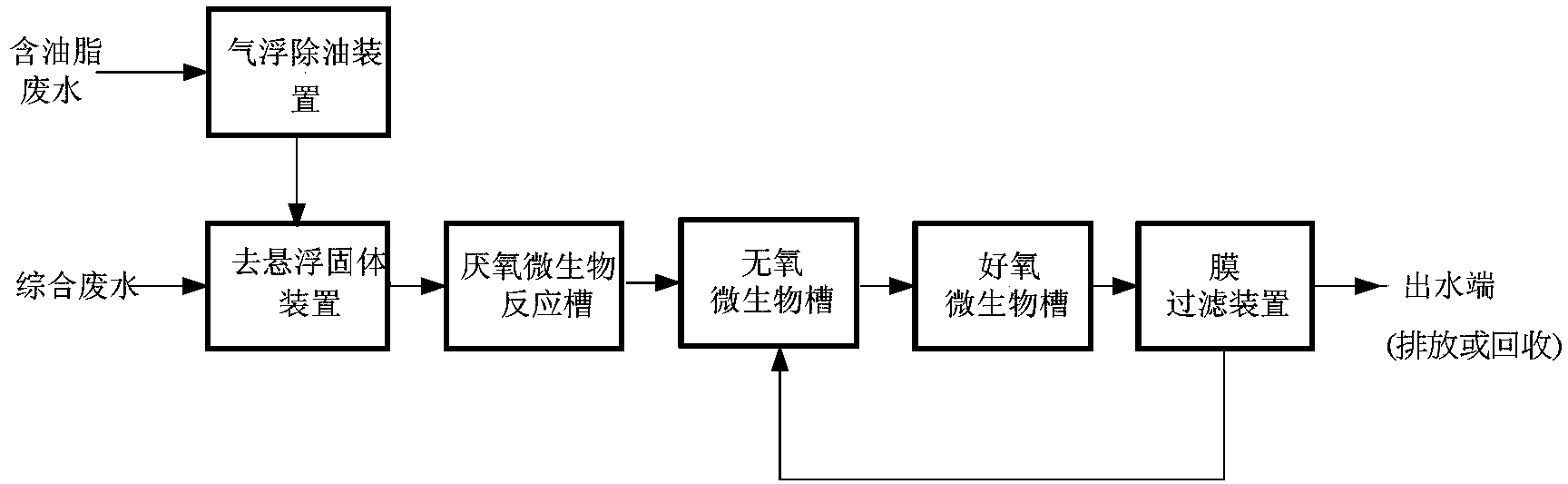

　　步驟a)的綜合廢水可以由數股食品業工藝廢水匯集，但該綜合廢水不含或 只能含有少量不妨害微生物處理的油脂。如果該食品業工藝同時會產生另一股含 有高油脂量的廢水，較佳地，本發明方法進一步包含對同時產生的另一股含油脂 廢水進行個別處理的步驟。

　　該含油脂廢水被進行一氣浮除油處理，包含將該含油脂廢水添加適量絮凝劑 后，使用一氣浮(DAF)裝置，以溶氣氣浮將該含油脂廢水中油脂含量降低，再 該油脂含量降低的廢水與上述步驟a)流出的懸浮固體含量被降低的廢水合併一 同進行步驟b)、c)及d)。

　　如果該食品業工藝產生一股含有懸浮固體、有機物、氨氮、總氮、及高油脂 量等雜質，也可能進一步含有總磷的含油脂綜合廢水，本發明也提供一種對此含 油脂量大的綜合廢水進行處理的方法，其于步驟a)之前或同時進行一氣浮除油 手段。
