申請日2014.04.23

　　公開(公告)日2014.08.27

　　IPC分類號B01D36/04

　　摘要

　　一種污水處理系統壓濾裝置，包括濃密機、渣池、由螺桿泵、壓濾機、壓濾機排渣口積液渠，濃密機上增加增設管路，壓濾機進口處增設壓縮空氣管路，濃密機頂部增設壓濾機濾液出口管道與壓濾機出口處蝶閥連接，壓濾機排渣口積液渠直接連接到渣池，不僅解決了堵泵，堵管問題，而且大大提高了工作效率，降低設備損耗，提高設備的壽命。

　　權利要求書

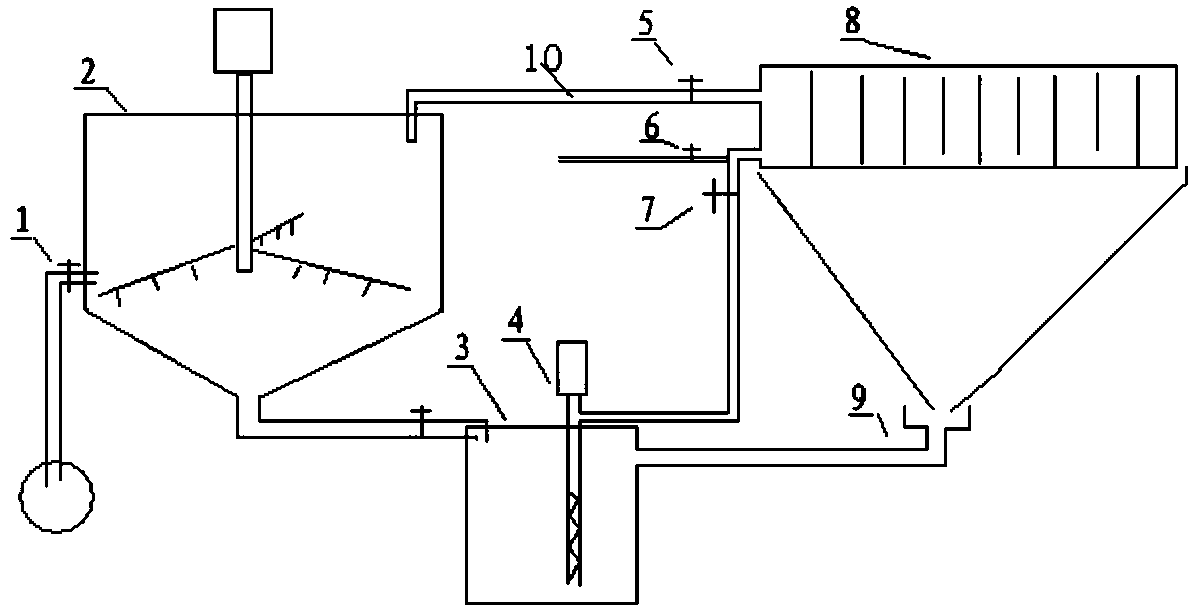

　　1.一種污水處理系統壓濾裝置，包括濃密機(2)、渣池(3)、由螺桿泵(4)、壓濾機(8)、壓濾機排渣口積液渠(9)，其特征是：所述的濃密機(2)壁上設有球閥及管路(1)，所述的壓濾機進口處設有壓縮空氣管路(6)，所述的濃密機(2)頂部設有壓濾機濾液出口管道(10)與壓濾機出口處蝶閥(5)連接。

　　2. 根據權利要求1所述的污水處理系統壓濾裝置，其特征是：所述的球閥及管路(1)開在距濃密機(2)壁底部四分之一壁高處。

　　3. 根據權利要求1所述的污水處理系統壓濾裝置，其特征是：所述的壓縮空氣管路(6)是通過球閥控制的。

　　4.根據權利要求1所述的污水處理系統壓濾裝置，其特征是：所述的壓濾機(8)的進出口處分別加裝壓濾機進口處蝶閥(7)和壓濾機出口處蝶閥(5)。

　　5.根據權利要求1所述的污水處理系統壓濾裝置，其特征是：所述的

　　壓濾機排渣口積液渠(9)直接連接到渣池(3)。

　　說明書

　　一種污水處理系統壓濾裝置

　　【技術領域】

　　本實用新型設計一種污水處理系統工藝操作的設備裝置，尤其是能大大提高工作效率，降低設備損耗，提高設備壽命的一種污水處理系統壓濾裝置。

　　【背景技術】

　　原污水處理系統是隔膜計量泵將石灰槽中的石灰漿液泵至中和處理槽，酸堿中和，達標標準后，排放至濃密機，濃密機水滿后，上清液溢流至地坑，底部渣漿排放至渣池，再由螺桿泵輸送至壓濾機，分離為濾餅和濾液即可，因?yàn)闈饷軝C(jī)的結構設計，上清液不能及時排除，導致其一直充滿石膏漿，滿負荷攪拌運行，底部渣漿固含量低，排放到渣池后，因液體中石膏濃度過稀，過濾總水量過大，壓濾時間過長，而且壓濾時濾布漏料嚴重，造成現場衛生臟亂，產生的濾餅含水量高，不成形，影響裝車運輸，同時螺桿泵工作時間長，磨損嚴重，壽命短，石膏壓濾機排渣口積液渠是通向酸性污水池，大量含有固體廢渣的漿液流入該池后，造成池底淤泥沉積，堵塞酸性泵，工作極其被動。

　　【實用新型內容】

　　為了克服背景技術中的不足，本實用新型提供了一種污水處理系統壓濾裝置，不僅解決了堵泵，堵管問題，而且大大提高了工作效率，降低設備損耗，提高設備的壽命。

　　為實現上述實用新型目的，本實用新型采用如下技術方案：

　　一種污水處理系統壓濾裝置，包括濃密機、渣池、由螺桿泵、壓濾機、壓濾機排渣口積液渠，其特征是：所述的濃密機壁上設有球閥及管路，所述的壓濾機進口處設有壓縮空氣管路，所述的濃密機頂部設有壓濾機濾液出口管道與壓濾機出口處蝶閥連接。

　　所述的污水處理系統壓濾裝置，所述的球閥及管路開在距濃密機壁底部四分之一壁高處。

　　所述的污水處理系統壓濾裝置，所述的壓縮空氣管路是通過球閥控制的。

　　所述的壓濾機的進出口處分別加裝壓濾機進口處蝶閥和壓濾機出口處蝶閥。

　　所述的壓濾機排渣口積液渠直接連接到渣池。

　　由于采用所述的技術方案，本實用新型具有如下有益效果：

　　本實用新型所述的一種污水處理系統壓濾裝置，不僅解決了堵泵，堵管問題，而且大大提高了工作效率，降低設備損耗，提高設備的壽命。
