申請日2010.07.27

　　公開(公告)日2011.01.05

　　IPC分類號C02F1/72; C02F1/30

　　摘要

　　本發明提供了一種微波氧化廢水處理系統及廢水處理方法，可以解決現有技術存在的水處理效率偏低、常壓下的微波氧化易使水體汽化蒸發造成能量浪費的問題。技術方案是：一種微波氧化廢水處理系統，包括微波發生器、微波催化氧化裝置、加壓泵、加藥裝置、汽水分離器。同時還提供了采用上述系統的廢水處理方法。本發明在相對高溫高壓條件下進行處理，提高了處理效率，系統結構緊湊，占地面積小，自動化程度高，操作簡便。

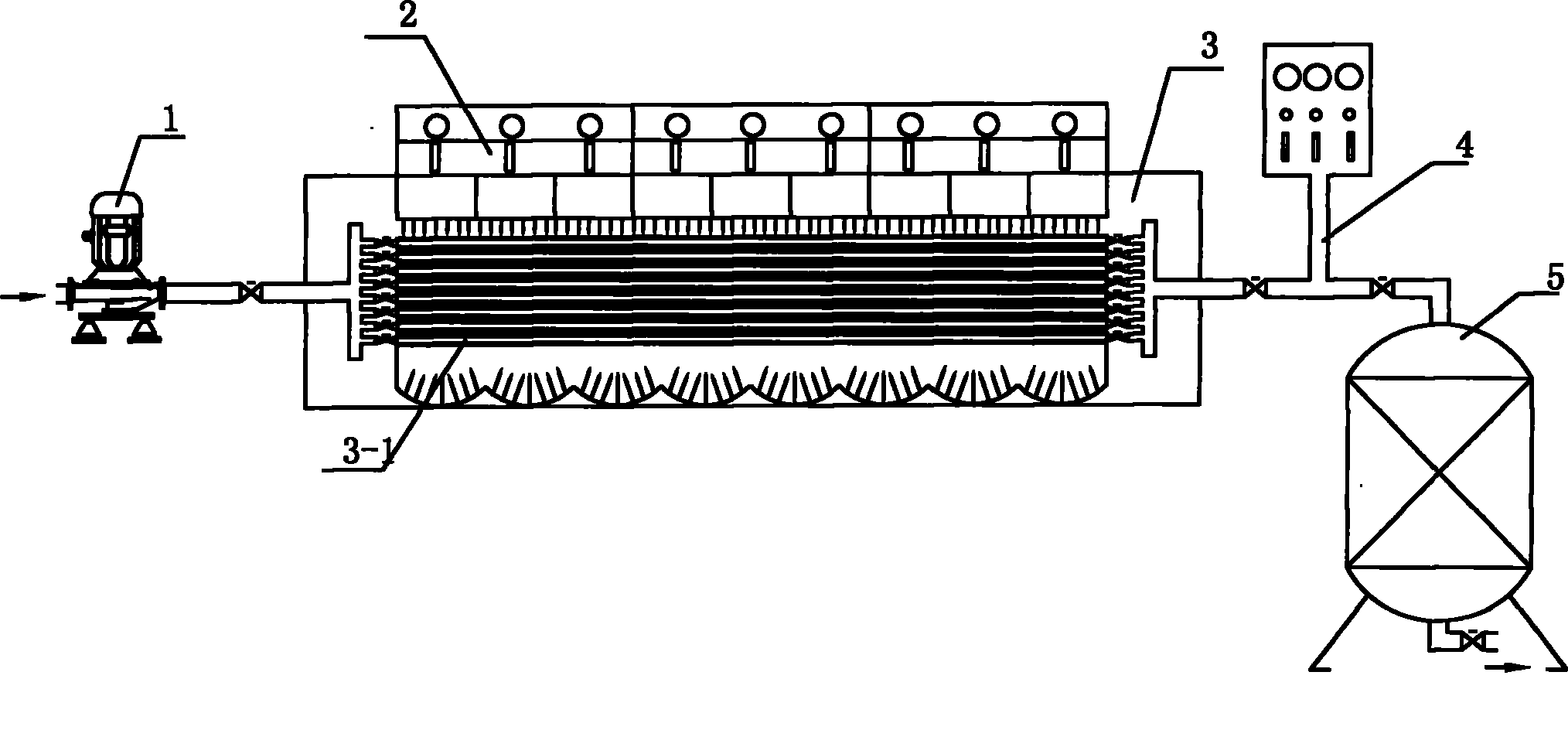

　　摘要附圖



　　權利要求書

　　1.一種微波氧化廢水處理系統，包括可調微波發生器、微波催化氧化裝置，其特征在于：還包括加壓泵、加藥裝置、汽水分離器，廢水經加壓泵加壓后進入微波催化氧化裝置，然后進入汽水分離器內冷卻后排出。

　　2.根據權利要求1所述的微波氧化廢水處理系統，其特征在于：所述微波催化氧化裝置內設有密閉的管道，所述管道由PVC管構成。

　　3.根據權利要求2所述的微波氧化廢水處理系統，其特征在于：所述PVC管內裝有鈦、鐵、錳三元催化劑。

　　4.根據權利要求3所述的微波氧化廢水處理系統，其特征在于：所述PVC管設有13根，在所述微波催化氧化裝置內均勻間隔環狀排列。

　　5.根據權利要求1或4所述的微波氧化廢水處理系統，其特征在于：所述汽水分離器上部設有排氣閥。

　　6.一種微波氧化廢水處理方法，其特征在于包括如下步驟：

　　(1)待處理廢水與氧化劑混合后進入加壓泵進行加壓;加壓到4-16Kg/cm2;

　　(2)被加壓后的廢水進入微波氧化裝置，微波發生器發出微波輻照PVC管，廢水在微波和催化劑的作用下迅速降解其中有機污染物，廢水在PVC管內停留30-120S，反應溫度110-200℃，反應壓力0.3-1.6MPa，微波反應器功率200-1000W，完成催化氧化反應;

　　(3)廢水自微波催化氧化裝置進入汽水分離器，在汽水分離器內冷卻，同時壓力降低;

　　(4)當壓力降到常壓時，廢水中的低沸點有機物迅速揮發通過排氣閥排出。

　　7.根據權利要求5所述的廢水處理方法，其特征在于：所述氧化劑為氧氣或空氣。

　　8.根據權利要求5所述的廢水處理方法，其特征在于：所述廢水為高濃度生物法難降解有毒有害有機廢水，其COD值為3000-200000mg/L。

　　9.根據權利要求5所述的廢水處理方法，其特征在于：經過所述廢水處理方法處理后的廢水COD去除率為60-75%。

　　說明書

　　微波氧化廢水處理系統及廢水處理方法

　　技術領域

　　本發明屬于廢水處理領域，具體來說，設計一種微波氧化廢水處理系統及廢水處理方法，所述系統用于處理高濃度、生物法難降解有機廢水。

　　背景技術

　　高濃度難降解有機廢水是指難降解、可生化性差，其BOD5/COD值很小，通常小于0.2，而COD高或色度高的有機廢水。水量不是很大，但污染負荷很大，采用傳統的生物法難以達到預期的降解效果。其主要來源是造紙、染料、制藥、煉油、有機合成、農藥生產等行業生產廢水。這類廢水一旦進入到環境系統中會造成及其嚴重的后果，往往引起環境系統的不可逆損害。

　　已有的催化濕式氧化法通常是在高溫(200-350℃)、高壓(2-20MPa)下，以CIO2作為氧化劑，在催化劑作用下，氧化去除水中有機物，最終達到礦化的目的。在國外這種技術發展較快，20世紀70年代開始，日本相繼成立了濕式催化裝置處理各種有機廢水，如日本三菱石油化學公司處理乙烯生產廢水洗滌液，其操作條件：200℃，3.45MPa，停留60分鐘，處理量為120m3/d，進水COD為7.5-15g/L，COD去除率為67%-80%;日本川崎朝日化學公司處理丙烯氰生產廢水，其操作條件：250℃.7MPa，停留90分鐘，處理量790m3/d，進水COD為37-46g/L，出水COD為14.8-16.1g/L，COD去除率為60%-65%.從80年代到90年代有較多的研究報道，目前該技術仍在研究深化中。中國科學院大連化學物理研究所的杜鴻章等與冶金部鞍山焦化耐火材料設計研究院的尹承龍等，在1997年發表了關于催化濕式氧化法處理難降解高濃度有機廢水的研究結果。其詳細情況見《水處理技術》，杜鴻章，1997年6月發表的“難降解高濃度有機廢水濕式催化凈化技術”文章。該項研究中主要反應器是由TA3型鈦鋼加工成的，其設計壓力為12MPa，使用溫度小于360℃.反應器內徑16mm，長500mm。工藝過程中使用的設備有空氣瓶、壓力表、前壓力控制器、氣體調節閥、質量流量計、水計量管等。處理廢水的步驟：氧化劑氣體(空氣)來自鋼瓶，經前壓力控制器調至所需壓力，在經質量流量計后與高微量進料泵輸來的原水混合預熱后，由反應器底部進入反應器，反應器內上、下添裝瓷粒.中間裝催化劑，床層高約7.5cm，反應后的物料由反應器上端出來，依次經冷凝器和分離器冷卻、分離，液體進入儲水罐時取樣分析，氣體經后壓力調節器及尾氣流量計放空。反應的最佳工藝條件為270℃.9MPa，空氣量為6.2L/h，進料空速為2.0h-1。該工藝的不足之處：(1)反應必須在270℃、9MPa條件下進行方可得到滿意結果;(2)自制催化劑的價格昂貴;(3)廢水與反應器直接接觸，容易對反應器的材質腐蝕。

　　微波作為一種電磁波，被譽為20世紀最偉大的發明之一，與傳導加熱相比，微波具有加熱速度快、加熱效率高、加熱均勻、溫度由物體內部向外部擴散等特點。已經有大量研究表明，對于化學反應，微波除具有熱效應之外，還具有非熱效應.微波每秒上億次交變的電場與磁場將對大分子有機物的鏈狀結構進行強烈的振蕩，使其破壞與斷裂、形成小分子結構，再進行催化氧化，最終分解為CO2和H2O.近些年來微波已被廣泛的應用到濕式催化氧化領域中，如大連理工大學發明的“微波催化氧化處理難解有機廢水的工藝與裝置”，專利號：02118708.8。該項研究中的工藝包括：格柵去雜、絮凝沉降、催化氧化與蒸汽冷凝。催化氧化是在微波反應器中進行，最佳工藝條件為：氧化劑質量與廢水COD質量的比例為1.0-20%，溫度低于100℃，停留時間4-17min，廢水COD去除率在95%左右。該工藝的不足之處在于：(1)由于廢水在常壓下進行微波輻射，極易使廢水的溫度達到沸點，由于汽化的原因會造成大量的能量浪費;(2)反應溫度只能達到100℃，從化學反應動力學來看，對化學反應速度有所限制。

　　發明內容

　　本發明提供了一種微波氧化廢水處理系統及廢水處理方法，可以解決現有技術存在的水處理效率偏低、常壓下的微波氧化易使水體汽化蒸發造成能量浪費的問題。

　　為解決上述技術問題，本發明采用以下技術方案予以實現：

　　一種微波催化氧化廢水處理系統，包括微波發生器、微波催化氧化裝置，還包括加壓泵、加藥裝置、汽水分離器，廢水經加壓泵加壓后進入微波催化氧化裝置，然后進入汽水分離器內減壓氧化后排出。

　　本發明的基本構思是利用微波電磁能傳播技術與汽水分離器相結合的一種新型水處理系統，在反應體系施加一定的壓力，既提高了反應溫度，又保證了反應在液相中進行，而且充分體現了微波“非熱效應”的優勢--降解速度快、降解效率高、能量利用率高、設備不易被腐蝕。利用微波的熱效應和非熱效應使有機污染物在催化劑和氧化劑存在的條件下進行微波氧化反應。而后在汽水分離器內減壓氧化，使得有機物極易被汽化，處理比較容易。

　　進一步地，為了防止反應器被高濃度有機廢水腐蝕，特別是壓力容器易造成安全隱患，所述微波催化氧化裝置內設有密閉的管道，所述管道由PVC管構成，通過微波輻照所述管道而降解廢水。

　　再進一步地，為了降低成本，所述聚四氟乙烯管內裝有鈦、鐵、錳三元催化劑，解決了現有技術采用的催化劑價格昂貴，在使用過程中易中毒或流失，造成水處理成本偏高，企業難以承受的問題。

　　更進一步地，所述PVC管設有13根，在所述微波催化氧化裝置內均勻間隔環狀排列。

　　為了方便排出汽化的有機物，所述汽水分離器上部設有排氣閥，低沸點有機物通過排氣閥揮發排出。

　　一種微波氧化廢水處理方法，包括如下步驟：

　　(1)待處理廢水與氧化劑混合后進入加壓泵進行加壓;加壓到4-16Kg/cm2;

　　(2)被加壓后的廢水進入微波催化氧化裝置，微波發生器發出微波輻照PVC管，廢水在微波的作用下迅速降解其中有機污染物，廢水在PVC管內停留30-120S，反應溫度110-200℃，反應壓力0.3-1.6MPa，微波反應器功率200-1000W，完成催化氧化反應，廢水的COD降低50-65%;

　　(3)廢水自微波催化氧化裝置進入汽水分離器，在汽水分離器內氧化劑繼續與廢水中的有機物反應，同時壓力降低;

　　(4)當壓力降到常壓時，廢水中的低沸點有機物迅速揮發通過排氣閥排出。

　　根據廢水COD濃度的不同，相應采取不同的工藝參數，如反應溫度、反應壓力、微波反應器功率，一般是隨其水COD濃度越大，其工藝參數的選擇就越接近參數范圍的上限值，反之選取下限值。

　　針對現有濕式催化氧化技術，必須在200-350℃高溫，2-20MPa高壓下反應，反應條件比較苛刻，對設備的要求較高，建造成本也較高的問題，通過加壓泵對系統加壓，提高了反應溫度，又保證了反應在液相中進行，而且充分體現了微波“非熱效應”的優勢--降解速度快、降解效率高、能量利用率高、設備不易被腐蝕。利用微波的熱效應和非熱效應使有機污染物在催化劑和氧化劑存在的條件下進行微波氧化反應。而后在汽水分離器內減壓氧化，使得有機物極易被汽化，處理比較容易。針對常壓下的微波輔助催化氧化易使水體汽化蒸發，造成能量浪費;而且反應溫度最高100℃，從反應動力學角度分析，限制反應速率的缺點，本發明都得到了解決。

　　進一步地，所述氧化劑為氧氣、空氣。

　　進一步地，所述微波裝置裝置吸入的氧化劑為空氣。

　　進一步地，所述廢水為高濃度生物法難降解有毒有害有機廢水，其COD值為3000-200000mg/L。

　　進一步地，經過所述廢水處理方法處理后的廢水COD去除率為60-75%。

　　本發明的上述微波氧化處理高濃度難降解有機廢水的方法，主要包括微波輻射氧化、出水排放或回用、降解和停留時間，微波爐內均勻間隔環狀排列13根PVC管，內置鈦、鐵、錳三元催化劑，污水在進入微波催化裝置前，與定量的氧化劑混合，再經水泵加壓后進入微波氧化裝置，在微波的作用下，可迅速氧化分解污水中的有機污染物質，反應管內壓力與溫度同步升高到臨界值，在反應管內停留30-120S后，氧化反應完成。此裝置具有結構緊湊，占地面積小，自動化程度高，操作簡便，效率高。

　　上述廢水處理系統進行廢水處理時的注意事項：裝置啟動前應全面檢查儀器、設備及管線的完好性及其連接處有無滲漏，在確保上述檢查結果合格后，方可啟動廢水處理系統。

　　與現有技術相比，本發明的優點和積極效果是：

　　(1)利用微波輻射進行處理，由于微波的熱效應和非熱效應同時起作用，所以有機物降解速度快、效率高，比現有的傳導加熱方法提高20%-40%;

　　(2)在相對高溫高壓條件下進行處理，提高了處理效率;

　　(3)采用PVC管作為廢水接受微波輻照的管道，所以廢水并不與金屬材質直接接觸大大降低了廢水對容器的腐蝕，使設備的使用壽命延長了2-3倍;

　　(4)內置鈦、鐵、錳三元催化劑提高了處理效果;

　　(5)本發明系統結構緊湊，占地面積小，自動化程度高，操作簡便，效率高。
