申請日2010.07.28

　　公開(公告)日2011.04.13

　　IPC分類號E04H7/02; E04B1/62

　　摘要

　　本實用新型公開了一種用于廢水儲液池的外壁防滲結構，由所述的廢水儲液池體外壁向外依次包括內保護層、防滲層和外保護層;所述的內保護層和外保護層是由表面粗糙的長絲無紡?fù)凉げ颊郫B后壓實在一起的整體，且所述的內保護層利用螺栓固定于廢水儲液池體外壁層，所述的防滲層是表面粗糙的HDPE土工膜，且附著于所述的內保護層和外保護層的夾層中。所述的防滲層是HDPE土工膜，價格相對適中、質量輕、幅寬大、易于焊接、焊接強度大、受高溫堿液影響小;所述的長絲無紡?fù)敛己虷DPE土工膜表面粗糙，增強了與廢水儲液池體外壁間摩擦力，從而穩定性較好。

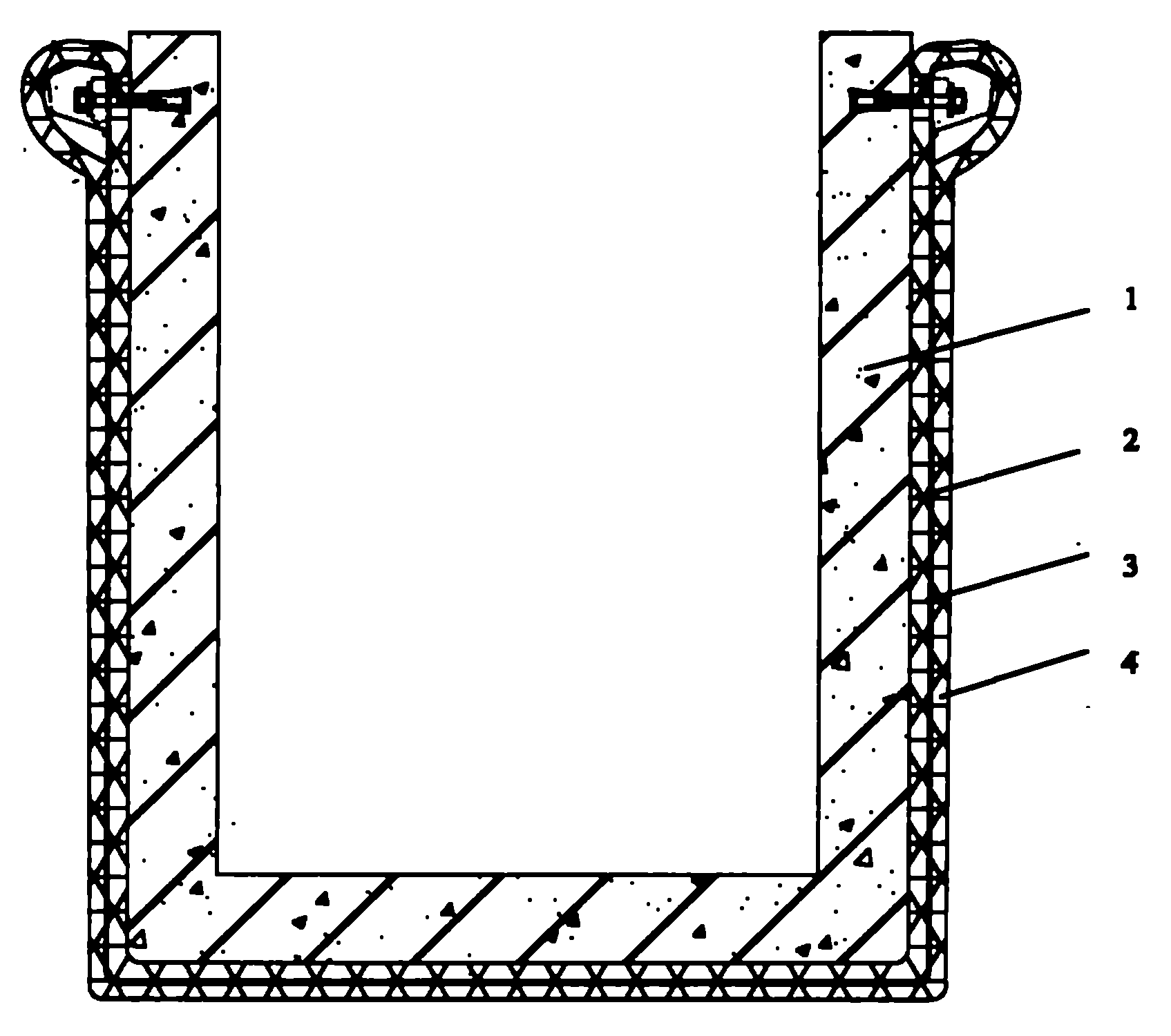

　　摘要附圖



　　權利要求書

　　1.一種用于廢水儲液池的外壁防滲結構，其特征在于：由所述的廢水儲液池體外壁向外依次包括內保護層、防滲層和外保護層。

　　2.根據權利要求1所述的一種用于廢水儲液池的外壁防滲結構，其特征在于：所述的內保護層和外保護層是折疊后壓實在一起的整體，所述的防滲層附著于其夾層中。

　　3.根據權利要求1所述的一種用于廢水儲液池的外壁防滲結構，其特征在于：所述的內保護層利用螺栓固定于廢水儲液池體外壁層。

　　4.根據權利要求1所述的一種用于廢水儲液池的外壁防滲結構，其特征在于：所述的內保護層是長絲無紡?fù)凉げ�，所述的外保護層是長絲無紡?fù)凉げ肌?/P>

　　5.根據權利要求1所述的一種用于廢水儲液池的外壁防滲結構，其特征在于：所述的防滲層是HDPE土工膜。

　　6.根據權利要求4或5所述的一種用于廢水儲液池的外壁防滲結構，其特征在于：所述的長絲無紡?fù)凉げ己虷DPE土工膜表面粗糙。

　　說明書

　　一種用于廢水儲液池的外壁防滲結構

　　技術領域

　　本實用新型涉及一種防滲結構，特別是涉及一種用于廢水儲液池的外壁防滲結構。

　　背景技術

　　廢水儲液池中的廢水滲漏風險較高，并且，由于廢水中含有很多難以分解的成分，會對環境造成不可逆轉的影響。

　　因此，需要針對廢水的特性在廢水儲液池外壁設置防滲結構。

　　實用新型內容

　　為了解決上述問題，本實用新型旨在提供一種能夠有效防止廢水滲漏的用于廢水儲液池的外壁防滲結構。

　　本實用新型一種用于廢水儲液池的外壁防滲結構的技術方案如下：

　　本實用新型一種用于廢水儲液池的外壁防滲結構由所述的廢水儲液池體外壁向外依次包括內保護層、防滲層和外保護層。

　　進一步地，所述的內保護層和外保護層是折疊后壓實在一起的整體，所述的防滲層附著于其夾層中。

　　進一步地，所述的內保護層利用螺栓固定于廢水儲液池體外壁層。

　　進一步地，所述的內保護層是長絲無紡?fù)凉げ�，所述的外保護層是長絲無紡?fù)凉げ肌?/P>

　　進一步地，所述的防滲層是HDPE土工膜。

　　更進一步地，所述的長絲無紡?fù)凉げ己虷DPE土工膜表面粗糙。

　　本實用新型一種用于廢水儲液池的外壁防滲結構的有益效果在于：

　　(1)所述的防滲層是HDPE土工膜，價格相對適中、質量輕、幅寬大、易于焊接、焊接強度大、受高溫堿液影響小;

　　(2)所述的長絲無紡?fù)敛己虷DPE土工膜表面粗糙，增強了與廢水儲液池體外壁間摩擦力，從而穩定性較好。
