申請日2014.02.13

　　公開(公告)日2014.10.15

　　IPC分類號C02F11/12

　　摘要

　　一種利用吸附解析的污泥干燥系統，包括風路、換熱設備、污泥干燥裝置、吸附解析設備，其特征在于：包括從管道中輸送的工廠高溫廢水、廢氣，進入吸附解析設備及換熱設備中;所述的吸附解析設備為一種吸附從干燥裝置出來的濕空氣中的水分，并通過高溫廢水廢氣進行解析的設備;所述的換熱設備包括，工廠的高溫廢氣廢水、通過吸附解析設備被吸收水分后的干空氣，在換熱設備中進行換熱，使干空氣加熱到干燥污泥所需的溫度的設備;所述的污泥干燥裝置為一種直接接觸式中低溫污泥干燥裝置，例如帶式污泥干燥機。本系統利用高溫工廠高溫廢氣、廢水的能量實現污泥干化。

　　權利要求書

　　1.一種利用工廠高溫廢氣或廢水的污泥干燥系統，包括引風機(1)、管道閥門(2)、吸附解析設備(3)、風管(4)、高溫廢氣或廢水的管路(8、9)、換熱設備(5)、鼓風機(6)、污泥干燥裝置(7)，其特征在于：包括利用引風機(1)從污泥干燥裝置(7)中通過風管(4)引出高含濕量的空氣，通過吸附解析設備(3)吸收空氣中的水分，然后進入換熱設備(5)加熱到污泥干燥裝置(7)所需要的溫度，最后通過鼓風機(6)重新進入污泥干燥裝置干燥污泥;利用高溫廢氣或廢水的管路(8)所引入的高溫廢氣或廢水提供給換熱設備(5)中所需的換熱熱量;利用管道(9)所引入的高溫廢氣或廢水提供給吸附解析設備(3)中解析時所需的能量，以便達到循環重復使用。

　　2.根據權利要求1所述的利用工廠高溫廢氣或廢水的污泥干燥系統，其特征在于所述的換熱設備(5)，選擇熱管換熱器或管翅式換熱器。

　　說明書

　　一種利用吸附解析的污泥干燥系統

　　技術領域

　　本實用新型涉及一種干燥污泥系統，特別是涉及一種利用工廠高溫廢氣 或廢水的污泥干燥系統。

　　背景技術

　　在工廠中往往存在高溫的廢氣，特別是印染企業中，存在著大量的鍋爐 尾氣、定型機廢熱，在生產過程中，由于這部分能量難以收集再利用，所以出 現大量的能量浪費。

　　污泥干燥系統中采用高溫廢氣進行污泥干燥的技術普遍存在較大的問題， 主要是采用高溫干燥，使污泥中的有毒有害氣體大量分解出，造成嚴重的：次 污染;直接和污泥接觸干燥，干燥過后的大量氣體不能進入鍋爐燃燒，產生巨 大的尾氣處理成本;又或者經過換熱之后進行干燥，由于干燥后溫度低，不能 重復利用，效率低下;而且如果這部分高溫廢氣進行直接排放會對環境造成嚴 重的熱污染。如何有效利用這部分高溫廢氣成為當前面臨的重要問題。

　　發明內容

　　本實用新型的目的就是為了解決上面提到的問題，提供一種高效的利用高 溫工廠高溫廢氣的能量實現污泥干化，同時利用吸附、解析系統對污泥干化之后 的尾氣進行除濕。

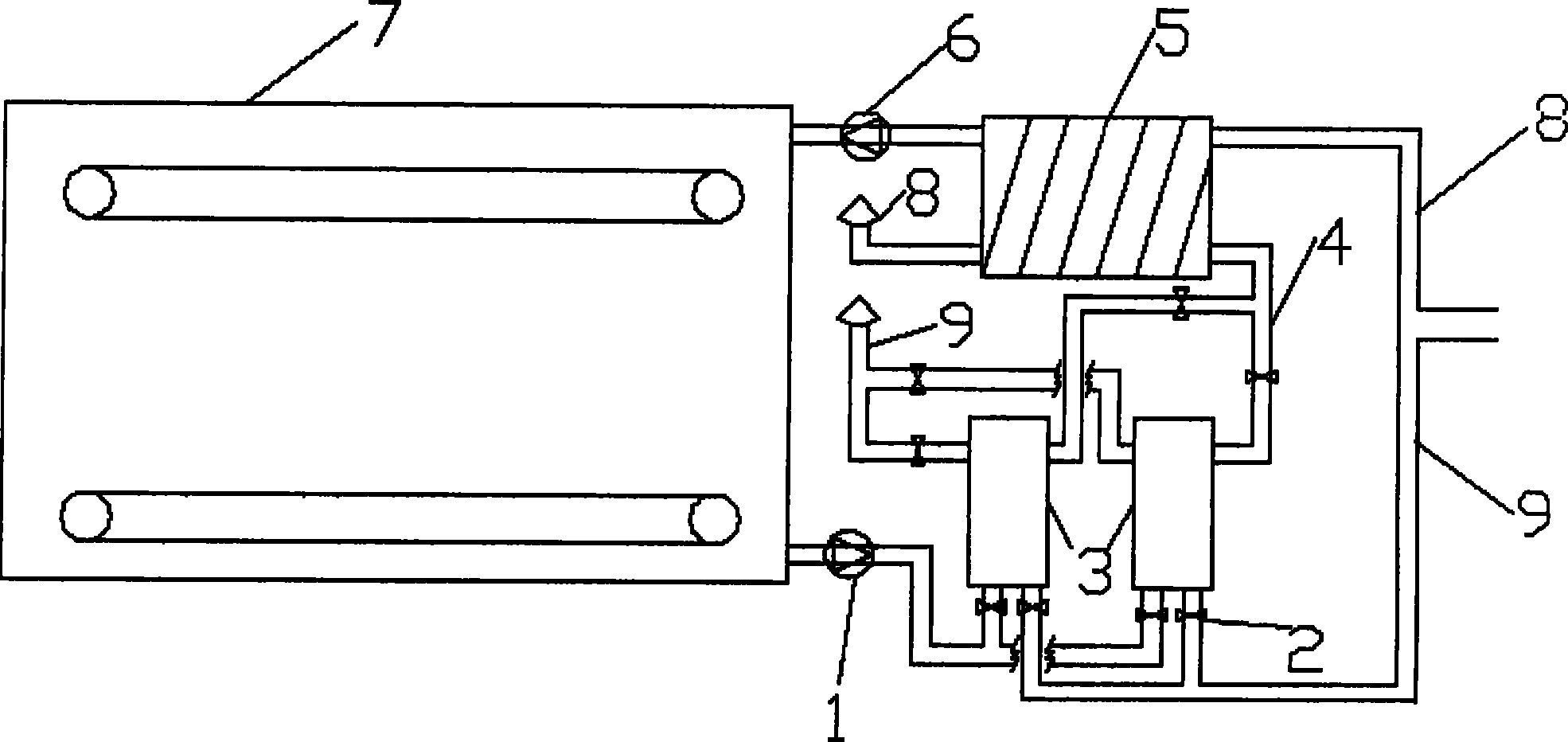

　　具體的提供一種利用工廠高溫廢氣或廢水的污泥干燥系統，包括引風機(1)、 管道閥門(2)、吸附解析設備(3)、風管(4)、高溫廢氣或廢水的管路(8、9)、 換熱設備(5)、鼓風機(6)、污泥干燥裝置(7)，其特征在于：包括利用引風機 (1)從污泥干燥裝置(7)中通過風管(4)引出高舍濕量的空氣，通過吸附解 析設備(3)吸收空氣中的水分，然后進行換熱設備(5)加熱到污泥干燥裝置(7) 所需要的溫度，然后通過鼓風機(6)重新進入干燥污泥;利用高溫廢氣或廢水 的管路(8)所引入的高溫廢氣或廢水提供給換熱設備(5)中所需的換熱熱量; 利用管道(9)所引入的高溫廢氣或廢水提供給吸附解析設備(3)中解析時所需 的能量，以便達到循環重復使用。

　　所述的工廠高溫廢氣為排氣溫度在120℃以上的廢氣或溫度在95℃以上的廢 水，該廢氣或廢水來自鍋爐或者印染企業的定型機。

　　所述的換熱設備(5)，選擇熱管換熱器或管翅式換熱器。

　　所述的經過換熱設備(5)之后進入污泥干燥裝置(7)的工質空氣的溫度在 80℃及以下。

　　所述的工質空氣經過污泥干燥裝置(7)之后，進入吸附解析設備(3)，經 過吸附除濕之后，重新進入換熱設備(5)加熱。

　　所述的工質空氣在系統的密閉管道中循環利用。

　　本實用新型采用高溫工廠高溫廢氣或廢水作為主要能源，一方面可以有效 的利用高溫工廠高溫廢氣、廢水中的能量進行污泥干化，另一方面，干燥污泥 之后的高焓值濕熱工質空氣，通過吸附解析設備進行除濕，被除濕后的空氣只 是含濕量降低，但其溫度變化不大，故其能量能得以有效的保存并再次利用， 極大地提高了資源的利用率。
