申請日2010.07.29

　　公開(公告)日2011.02.16

　　IPC分類號B01D24/40; B01D24/04

　　摘要

　　本實用新型涉及一種箱體含油污水過濾裝置。主要解決了重力式污水過濾裝置處理污水時表面漂浮大量污油等懸浮物容易污染堵塞濾料層的問題。其特征在于：所述的箱體(1)為方形，箱體(1)內部裝有濾料(2)，箱體前部裝有前壁篩板(3)，后部裝有后壁篩板(5)，前壁篩板(3)前部裝有擋板(4)，擋板(4)底端與前壁篩板(3)間有開口，擋板(4)頂端與前壁篩板(3)間密閉連接。該箱體含油污水過濾裝置避免了漂浮物對濾料的污染，延長了濾料的有效使用壽命。

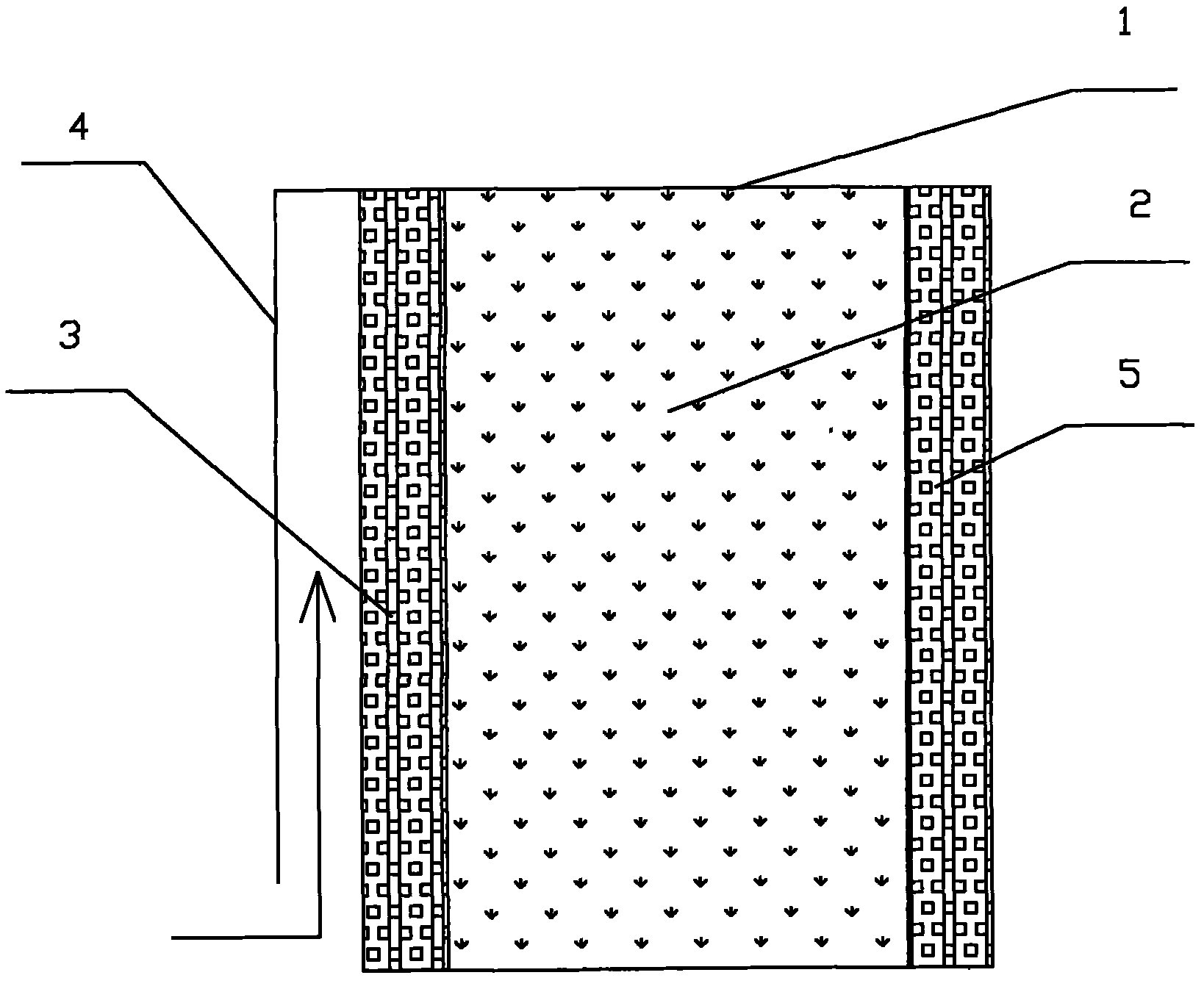

　　摘要附圖



　　權利要求書

　　1.一種箱體含油污水過濾裝置，包括箱體(1)，其特征在于：所述的箱體(1)為方形，箱體(1)內部裝有濾料(2)，箱體前部裝有前壁篩板(3)，后部裝有后壁篩板(5)，前壁篩板(3)前部裝有擋板(4)，擋板(4)底端與前壁篩板(3)間有開口，擋板(4)頂端與前壁篩板(3)間密閉連接。

　　說明書

　　箱體含油污水過濾裝置

　　技術領域：

　　本實用新型涉及一種環保專用過濾裝置，特別是一種箱體含油污水過濾裝置。

　　背景技術：

　　油田清洗廢液中含有大量原油、聚合物、粘泥、濾料粉末等成分，需沉降過濾處理后重復使用，通常使用污水過濾罐處理含油廢棄濾料廢液。常用的含油污水過濾方式有重力式污水過濾裝置，重力式污水過濾裝置結構簡單、制作和運行成本較低，常應用于少量污水處理系統中。重力式污水過濾裝置缺點是因沒有反沖洗系統裝置，污水表面漂浮大量污油等懸浮物時，容易造成濾料層污染堵塞，降低過濾裝置濾料的有效壽命。

　　實用新型內容：

　　本實用新型所要解決的技術問題是克服背景技術中存在的重力式污水過濾裝置處理污水時表面漂浮大量污油等懸浮物容易污染堵塞濾料層的問題，而供一種箱體含油污水過濾裝置，該箱體含油污水過濾裝置避免了漂浮物對濾料的污染，延長了濾料的有效使用壽命。

　　本實用新型解決其問題可通過如下技術方案來達到：該箱體含油污水過濾裝置包括箱體，所述的箱體為方形，箱體內部裝有濾料，箱體前部裝有前壁篩板，后部裝有后壁篩板，前壁篩板前部裝有擋板，擋板底端與前壁篩板間有開口，擋板頂端與前壁篩板間密閉連接。

　　本實用新型與上述背景技術相比較可具有如下有益效果：該箱體含油污水過濾裝置，應用前擋板隔離污水漂浮物，避免了漂浮物對濾料的污染，延長了濾料的有效使用壽命。
