申請日2014.02.14

　　公開(公告)日2014.06.18

　　IPC分類號E03C1/12; E03B1/04; E03C1/126

　　摘要

　　本發明公開了一種小型家庭廢水回收利用裝置，包括處理箱、蓄水箱和提升水泵，所述的處理箱包括進水管、石英砂過濾層、除油隔層、活性炭隔層和集水箱，所述的進水管、石英砂過濾層、除油隔層、活性炭隔層和集水箱按照水流方向順次設置在處理箱內，所述的進水管設在處理箱一端的頂部;所述的提升水泵分別與集水箱的出水口和蓄水箱的進水口管道連通;所述的蓄水箱包括紫外線消毒燈和排水管，所述的紫外線消毒燈設置在蓄水箱的內部頂端，所述的排水管設在蓄水箱的底部。本發明通過活性炭吸附、除油和紫外消毒工藝進行廢水回收利用的裝置，同時將回收的中水用于沖廁，消防自動噴淋儲備用水等用途，從而節約了大量的水資源和家庭用水成本。

　　權利要求書

　　1.一種小型家庭廢水回收利用裝置，包括處理箱、蓄水箱和提升水泵，其特征在于，所述的處理箱包括進水管、石英砂過濾層、除油隔層、活性炭隔層和集水箱，所述的進水管、石英砂過濾層、除油隔層、活性炭隔層和集水箱按照水流方向順次設置在處理箱內，所述的進水管設在處理箱一端的頂部;所述的提升水泵分別與集水箱的出水口和蓄水箱的進水口管道連通;所述的蓄水箱包括紫外線消毒燈和排水管，所述的紫外線消毒燈設置在蓄水箱的內部頂端，所述的排水管設在蓄水箱的底部。

　　2.根據權利要求1中所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的除油隔層采用高效多功能有機吸附劑作為除油材料。

　　3.根據權利要求1中所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的活性炭隔層采用400μm左右的果殼活性炭。

　　4.根據權利要求1中所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的活性炭隔層中的活性炭、石英砂過濾層中的的石英砂以及除油隔層中的除油構件均為可拆卸型。

　　5.根據權利要求1-4中任一項所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的處理箱還包括處理箱溢水口、排渣口、排油口和放空口，所述的處理箱溢水口設在進水管的下部，所述的排渣口設在處理箱溢水口下方的處理箱的底部，所述的排油口設在石英砂過濾層和除油隔層之間的處理箱的底部，所述的放空口設在集水箱的底部。

　　6.根據權利要求5中所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的蓄水箱還包括蓄水箱溢水口，所述的蓄水箱溢水口設在所述的蓄水箱的進水口的下部。

　　7.根據權利要求6中所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的小型家庭廢水回收利用裝置還包括液位控制系統，所述的液位控制系統包括設在集水箱底部的液位繼電器A;設在集水箱中低于溢水口水平位置的液位繼電器B;設在集水箱中高于溢水口水平位置的液位繼電器C，所述的液位繼電器C與報警裝置相連接;設在蓄水箱的中部位置的液位繼電器D;設在蓄水箱中并與蓄水箱溢水口持平的液位繼電器E;所述的液位繼電器A、B、D和E分別與提升水泵相連接。

　　8.根據權利要求7所述的一種小型家庭廢水回收利用裝置，其特征在于，所述的蓄水箱連接有消防噴淋系統，所述的蓄水箱的排水管分別連接節水馬桶和洗滌盆。

　　9.一種利用權利要求1-8中任一項所述的小型家庭廢水回收利用裝置進行的家庭廢水回收利用方法，其特征在于，包括以下步驟：

　　1)首先，家庭廢水由進水管進入處理箱，經過石英砂過濾層濾去大顆粒物質;然后經過除油隔層，進行除油工藝除去油污;然后經過活性炭隔層，進行活性炭工藝進行深度處理，去除廢水中的多種有機污染物;最后，經過活性炭隔層處理之后的出水達到中水標準，并存貯在集水箱中;

　　2)集水箱中的中水由提升水泵提升至蓄水箱中，中水在蓄水箱中經過紫外線消毒燈處理之后存貯在蓄水箱中;

　　3)將蓄水箱中的存水用于沖廁、消防自動噴淋或放入盥洗盆。

　　10.根據權利要求9所述的一種家庭廢水回收利用方法，所述的小型家庭廢水回收利用裝置還包括如權利要求7所述的液位控制系統，其特征在于，還包括以下控制過程：當集水箱中的水位到達液位繼電器B處時，液位繼電器B控制提升水泵開始抽水;當集水箱中的水位降至液位繼電器A處時，液位繼電器A控制水泵停止抽水;當提升水泵不在抽水而集水箱溢水口堵塞導致液位上升到液位繼電器C處時，液位繼電器C會接通報警裝置發出警報;當蓄水箱中的水位下降到液位繼電器D處時，液位繼電器D控制提升水泵從集水箱中抽水，液位繼電器D的優先等級高于液位繼電器B;當蓄水箱中的水位上升到液位繼電器E處時，液位繼電器E控制提升水泵停止從集水箱中抽水，液位繼電器E的優先等級高于液位繼電器A。

　　說明書

　　一種小型家庭廢水回收利用裝置及家庭廢水回收利用方法

　　技術領域

　　本發明屬于廢水的回收利用裝置，具體而言涉及一種小型的家庭廢水回收利用裝置及家庭廢水回收利用方法。

　　背景技術

　　污水處理中常用的兩種技術是活性炭過濾和紫外線消毒。其中，活性炭有非常發達的微孔結構和巨大的比表面積，具有極強的物理吸附能力，能有效地去除水中的各種有機污染物、臭味、色度、微生物和病毒等，但活性炭對重金屬和大分子有機物的去除能力有限。紫外線消毒技術是基于現代防疫學、醫學和光動力學的基礎上，利用特殊設計的高效率、高強度和長壽命的UVC波段紫外光照射水流，將水中各種細菌、病毒、寄生蟲、水藻以及其他病原體直接殺死，達到消毒的目的。目前，國內的污水回收利用裝置多為單一處理工藝，處理效果不夠理想;或者幾種處理工藝的組合，但又存在處理成本較高的問題。

　　發明內容

　　為解決現有技術中對生活污水回收處理的不足以及處理成本較高的問題，本發明提供了一種針對家庭廢水的，通過活性炭吸附、除油和紫外消毒工藝進行廢水回收利用的裝置。

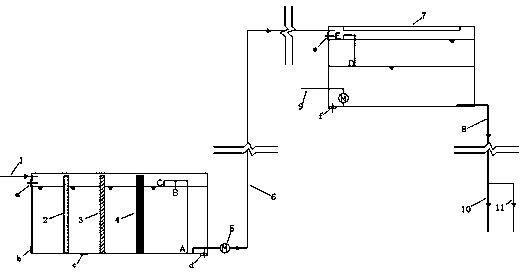

　　為達到上述目的，本發明提供了一種小型家庭廢水回收利用裝置，包括處理箱、蓄水箱和提升水泵，所述的處理箱包括進水管、石英砂過濾層、除油隔層、活性炭隔層和集水箱，所述的進水管、石英砂過濾層、除油隔層、活性炭隔層和集水箱按照水流方向順次設置在處理箱內，所述的進水管設在處理箱一端的頂部;所述的提升水泵分別與集水箱的出水口和蓄水箱的進水口管道連通;所述的蓄水箱包括紫外線消毒燈和排水管，所述的紫外線消毒燈設置在蓄水箱的內部頂端，所述的排水管設在蓄水箱的底部。

　　優選的，所述的除油隔層采用高效多功能有機吸附劑作為除油材料。

　　優選的，所述的活性炭隔層采用400μm左右的果殼活性炭。

　　優選的，所述的活性炭隔層中的活性炭、石英砂過濾層中的的石英砂以及除油隔層中的除油構件均為可拆卸型。

　　優選的，所述的處理箱還包括處理箱溢水口、排渣口、排油口和放空口，所述的處理箱溢水口設在進水管的下部，所述的排渣口設在處理箱溢水口下方的處理箱的底部，所述的排油口設在石英砂過濾層和除油隔層之間的處理箱的底部，所述的放空口設在集水箱的底部。

　　優選的，所述的蓄水箱還包括蓄水箱溢水口，所述的蓄水箱溢水口設在所述的蓄水箱的進水口的下部。

　　優選的，所述的小型家庭廢水回收利用裝置還包括液位控制系統，所述的液位控制系統包括設在集水箱底部的液位繼電器A;設在集水箱中低于溢水口水平位置的液位繼電器B;設在集水箱中高于溢水口水平位置的液位繼電器C，所述的液位繼電器C與報警裝置相連接;設在蓄水箱的中部位置的液位繼電器D;設在蓄水箱中并與蓄水箱溢水口持平的液位繼電器E;所述的液位繼電器A、B、D和E分別與提升水泵相連接。

　　優選的，所述的蓄水箱連接有消防噴淋系統，所述的蓄水箱的排水管分別連接節水馬桶和洗滌盆。

　　本發明還提供了一種利用上述的小型家庭廢水回收利用裝置進行的家庭廢水回收利用方法，其特征在于，包括以下步驟：

　　1)首先，家庭廢水由進水管進入處理箱，經過石英砂過濾層濾去大顆粒物質;然后經過除油隔層，進行除油工藝除去油污;然后經過活性炭隔層，進行活性炭工藝進行深度處理，去除廢水中的多種有機污染物;最后，經過活性炭隔層處理之后的出水達到中水標準，并存貯在集水箱中;

　　2)集水箱中的中水由提升水泵提升至蓄水箱中，中水在蓄水箱中經過紫外線消毒燈處理之后存貯在蓄水箱中;

　　3)將蓄水箱中的存水用于沖廁、消防自動噴淋或放入盥洗盆。

　　優選的，所述的小型家庭廢水回收利用裝置還包括上述的液位控制系統，還包括以下控制過程：當集水箱中的水位到達液位繼電器B處時，液位繼電器

　　B控制提升水泵開始抽水;當集水箱中的水位降至液位繼電器A處時，液位繼電器A控制水泵停止抽水;當提升水泵不在抽水而集水箱溢水口堵塞導致液位上升到液位繼電器C處時，液位繼電器C會接通報警裝置發出警報;當蓄水箱中的水位下降到液位繼電器D處時，液位繼電器D控制提升水泵從集水箱中抽水，液位繼電器D的優先等級高于液位繼電器B;當蓄水箱中的水位上升到液位繼電器E處時，液位繼電器E控制提升水泵停止從集水箱中抽水，液位繼電器E的優先等級高于液位繼電器A。

　　本發明的有益效果：

　　1)自動控制使用方便：本系統只需接通電源，即可在水位控制器和繼電器的控制下自動完成各功能。若控制部分出現故障還可人工控制電動機起動或停止。

　　2)設有多重過濾：在集水箱(處理箱)中設置有多重過濾層，第一部分為石英砂過濾層用于除去大顆粒物質，第二層為高效多功能有機吸附劑層，第三層為活性炭吸附層。三層過濾層能有效的除去各種雜質，包括油脂、顏色甚至是氣味等。

　　3)處理過的水有多種用途：可用于沖洗便器，洗刷墩布、拖把、澆花、以及用于消防噴淋系統等。

　　4)過濾層可定期清洗或者更換：過濾用的石英砂濾料、活性炭都可以反復使用，定期清洗或者更換。
