申請日2014.09.01

　　公開(公告)日2015.01.28

　　IPC分類號C02F1/52; C02F103/10; C02F1/40

　　摘要

　　本實用新型涉及油田采出水處理裝置技術領域，是一種油田采出水處理雙向分離旋流反應罐;其包括罐體;在罐體的腔體底部固定安裝有筒體，筒體和罐體之間形成環腔，在筒體的下部間隔有至少兩個的出泥、出水孔，在筒體的內腔上部固定安裝有上大下小的錐形收渣斗。本實用新型結構合理而緊湊，使用方便，通過罐體、筒體、錐形收渣斗、填料層、第一環形穿孔排泥管、第二環形穿孔排泥管和第三環形穿孔排泥管的配合使用，實現含油污水有效分離的目的，避免了罐體液面積聚的浮渣經罐體出水口流出后對出水水質和后段流程的影響，保證了出水水質;具有穩定可靠、維修清洗方便和分離效果好的特點，方便了操作，提高了分離效率，降低了生產成本。

　　權利要求書

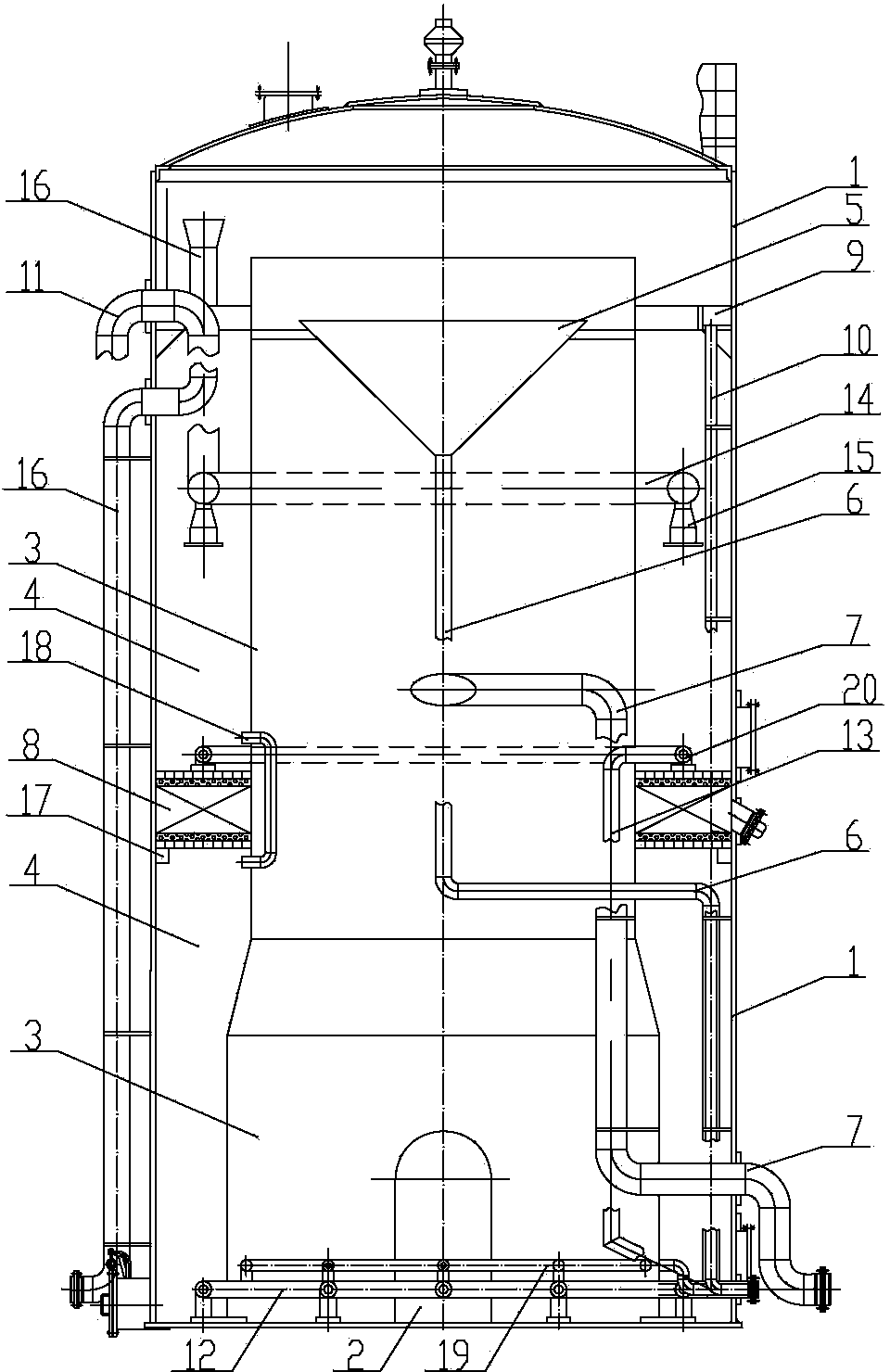

　　1.一種油田采出水處理雙向分離旋流反應罐，其特征在于包括罐體;在罐體的腔體底部固定安裝有筒體，筒體和罐體之間形成環腔，在筒體的下部間隔有至少兩個的出泥、出水孔，在筒體的內腔上部固定安裝有上大下小的錐形收渣斗，在錐形收渣斗的底部設置有排渣口，在排渣口上固定連接有排渣管，排渣管的外端位于罐體外;在罐體的下部沿切線方向固定安裝有進水管，進水管的內端位于筒體的內腔中部;在環腔中部固定安裝有填料層，在罐體的上部?jī)?nèi)壁上固定安裝有開口向上的環形收油槽，在環形收油槽的底部固定連接有收油管，收油管的外端位于罐體外;在罐體的上部設置有出水口，在出水口上固定連接有出水管。

　　2.根據權利要求1所述的油田采出水處理雙向分離旋流反應罐，其特征在于環腔的下部通過支座固定安裝有第一環形穿孔排泥管，在筒體的內腔下部通過支座固定安裝有第二環形穿孔排泥管，在填料層的頂部通過支座固定安裝有第三環形穿孔排泥管，在第一環形穿孔排泥管、第二環形穿孔排泥管和第三環形穿孔排泥管的底部分別分布有吸泥孔，第一環形穿孔排泥管和第二環形穿孔排泥管通過出泥、出水孔和連接管固定連接在一起，在第一環形穿孔排泥管和第三環形穿孔排泥管上分別固定連接有排泥管，排泥管的外端位于罐體外，在排泥管上固定安裝有閥門。

　　3.根據權利要求1或2所述的油田采出水處理雙向分離旋流反應罐，其特征在于環腔上部固定安裝有環形連通管，環形連通管和出水管相連通，在環形連通管的底部沿圓周設置有收水口，在收水口上固定連接有收水管，收水管的下部呈下大上小的喇叭狀。

　　4.根據權利要求1或2所述的油田采出水處理雙向分離旋流反應罐，其特征在于出水口上方的罐體上設置有溢流口，在溢流口上固定安裝有溢流管。

　　5.根據權利要求3所述的油田采出水處理雙向分離旋流反應罐，其特征在于出水口上方的罐體上設置有溢流口，在溢流口上固定安裝有溢流管。

　　6.根據權利要求1或2所述的油田采出水處理雙向分離旋流反應罐，其特征在于罐體的中部?jī)?nèi)壁上固定連接有環形擋環，填料層座在環形擋環上。

　　7.根據權利要求5所述的油田采出水處理雙向分離旋流反應罐，其特征在于罐體的中部?jī)?nèi)壁上固定連接有環形擋環，填料層座在環形擋環上。

　　8.根據權利要求1或2所述的油田采出水處理雙向分離旋流反應罐，其特征在于填料層上固定安裝有U型通氣平衡管，U型通氣平衡管的上部位于環腔的上部，U型通氣平衡管的下部位于環腔的下部。

　　9.根據權利要求7所述的油田采出水處理雙向分離旋流反應罐，其特征在于填料層上固定安裝有U型通氣平衡管，U型通氣平衡管的上部位于環腔的上部，U型通氣平衡管的下部位于環腔的下部。

　　10.根據權利要求9所述的油田采出水處理雙向分離旋流反應罐，其特征在于填料層為乙丙共聚斜板填料層。

　　說明書

　　油田采出水處理雙向分離旋流反應罐

　　技術領域

　　本實用新型涉及油田采出水處理裝置技術領域，是一種油田采出水處理雙向分離旋流反應罐。

　　背景技術

　　對我國油田來說，油田注水開發是油田二次開采的主要方式。據統計我國目前約有90%的油田正在采用注水增采，其用水量占石油工業用水量的2/3左右。所以對油田含油污水的精細處理已經成為熱門課題，隨著國內外各油田進入中后開采期，注水開發方式被普遍采用，同時為了提高采收率，油田助劑也被大量使用，致使油田采出液含水量不斷增加、成分更加復雜，處理難度也不斷增大。油田開采方式的多樣化，造成采出水的水性變化極大，含聚合物、超稠油采出水?dāng)y沙量大、粘度大，油水不易分離;含氣采出水由于水中溶解氣較高且不穩定，易造成絮體上浮。在采出水具體處理過程中由于含氣、含聚合物等原因造成旋流反應器內加藥處理后的出水進入反應罐后產生部分浮渣上浮現象，油渣層在反應罐內上部長期聚集使得浮渣層厚度增大，浮渣經出水口流出進入下一段流程，造成反應罐出水含油、懸浮物含量超標，并為后段流程帶來處理壓力。目前油田采用的采出水多功能污水反應罐是根據采出水的特性，篩選出投加藥劑，同時試驗出藥劑、投加時間間隔與混合反應強度，在利用旋流反應器的紊流逐級變小的渦流場，在工藝上為藥劑混合提供了動力，然后出水進入反應罐，在反應罐內進行除油除懸浮物。反應罐內部結構大體分為：布液裝置、排泥裝置、過濾填料裝置、收油裝置、收水裝置。含油污水來液通過進液管進入中心筒，再由中心筒下部的支管進行均勻布液。中心筒具備一定高度，以便于支撐中央過濾填料裝置。排泥裝置：分為上排泥和下排泥兩部分，采用環形管開孔形式進行排泥，上排泥設置在過濾填料裝置上面，有利于排凈污水中的剩余沉降物。過濾填料裝置：采用瓷球填料，起到一定的過濾污水的作用，有效的去除含油污水中的較大顆粒和易吸附的污物。收油裝置：含油污水中含油部分原油，在罐中，其浮于液面頂部，在罐內壁設置收油槽，可排除污水中的原油部分。收水裝置：在罐上部設置收水支管，實現均勻收水，匯集進主管中再進行輸送。因此現在主要存在問題：1、填料層托架及不銹鋼鋼絲網易塌陷，導致小球跑漏，造成泵和管道的堵塞;2、填料層上方淤泥沉積過厚時，無法排泥，接近集水喇叭口附近，使反應罐出水水質變差，經常2個月至3個月就需要進行清罐，維護清洗工作難度大;3、反應罐運行時間長后，在罐頂上部易聚集大量含油浮渣，形成“浮渣層”，無法排出罐外。

　　發明內容

　　本實用新型提供了一種油田采出水處理雙向分離旋流反應罐，克服了上述現有技術之不足，其能有效解決現有裝置中泵和管道易堵塞、出水水質差、維護清洗工作難度大和“浮渣層”無法排出罐外的問題。

　　本實用新型的技術方案是通過以下措施來實現的：一種油田采出水處理雙向分離旋流反應罐，包括罐體;在罐體的腔體底部固定安裝有筒體，筒體和罐體之間形成環腔，在筒體的下部間隔有至少兩個的出泥、出水孔，在筒體的內腔上部固定安裝有上大下小的錐形收渣斗，在錐形收渣斗的底部設置有排渣口，在排渣口上固定連接有排渣管，排渣管的外端位于罐體外;在罐體的下部沿切線方向固定安裝有進水管，進水管的內端位于筒體的內腔中部;在環腔中部固定安裝有填料層，在罐體的上部?jī)?nèi)壁上固定安裝有開口向上的環形收油槽，在環形收油槽的底部固定連接有收油管，收油管的外端位于罐體外;在罐體的上部設置有出水口，在出水口上固定連接有出水管。

　　下面是對上述實用新型技術方案的進一步優化或/和改進：

　　上述在環腔的下部通過支座固定安裝有第一環形穿孔排泥管，在筒體的內腔下部通過支座固定安裝有第二環形穿孔排泥管，在填料層的頂部通過支座固定安裝有第三環形穿孔排泥管，在第一環形穿孔排泥管、第二環形穿孔排泥管和第三環形穿孔排泥管的底部分別分布有吸泥孔，第一環形穿孔排泥管和第二環形穿孔排泥管通過出泥、出水孔和連接管固定連接在一起，在第一環形穿孔排泥管和第三環形穿孔排泥管上分別固定連接有排泥管，排泥管的外端位于罐體外，在排泥管上固定安裝有閥門。

　　上述在環腔上部固定安裝有環形連通管，環形連通管和出水管相連通，在環形連通管的底部沿圓周設置有收水口，在收水口上固定連接有收水管，收水管的下部呈下大上小的喇叭狀。

　　上述在出水口上方的罐體上設置有溢流口，在溢流口上固定安裝有溢流管。

　　上述在罐體的中部?jī)?nèi)壁上固定連接有環形擋環，填料層座在環形擋環上。

　　上述在填料層上固定安裝有U型通氣平衡管，U型通氣平衡管的上部位于環腔的上部， U型通氣平衡管的下部位于環腔的下部。

　　上述填料層為乙丙共聚斜板填料層。

　　本實用新型結構合理而緊湊，使用方便，通過罐體、筒體、錐形收渣斗、填料層、第一環形穿孔排泥管、第二環形穿孔排泥管和第三環形穿孔排泥管的配合使用，實現含油污水有效分離的目的，避免了罐體液面積聚的浮渣經罐體出水口流出后對出水水質和后段流程的影響，保證了出水水質;具有穩定可靠、維修清洗方便和分離效果好的特點，方便了操作，提高了分離效率，降低了生產成本。
