申請日2014.09.01

　　公開(公告)日2014.12.24

　　IPC分類號C02F1/467; C02F1/46

　　摘要

　　本發明公開一種部分回流加壓曝氣式等離子體污水處理裝置，該裝置包括回流加壓裝置和等離子體反應器兩部分。本發明裝置具有應用范圍廣、處理效率高、設備成本低、運行費用低、清潔廉價并且運行穩定等優點，能夠應用與目前環境中多種難降解廢水的處理，同時解決了等離子體技術處理廢水后氨氮含量升高的難題，將來會成為污水處理中不可或缺的主力并可運用于多種污染物領域的處理。

　　權利要求書

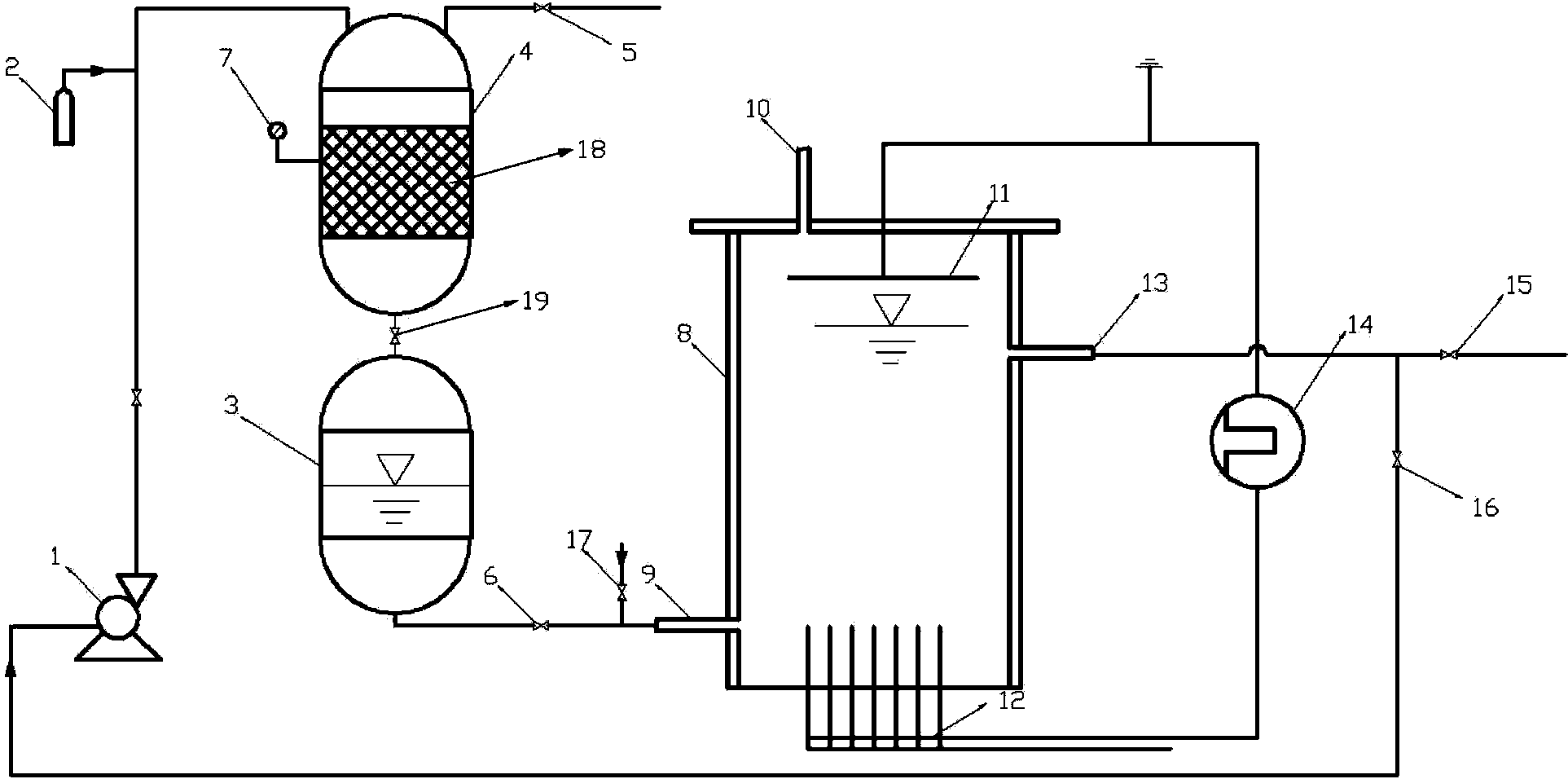

　　1.一種部分回流加壓曝氣式等離子體污水處理裝置，其特征在于該裝置包括回流加壓 裝置和等離子體反應器，所述的回流加壓裝置包括通過設有閥門(19)的管道相連通的調節 罐(3)和壓力溶氣罐(4)，所述的壓力溶氣罐(4)內設有填料支架(18)，所述的壓力溶 氣罐(4)通過管道還分別連通儲氣罐(2)和加壓水泵(1)的出水口;所述的等離子體反 應器包括反應容器(8)以及設置在反應容器(8)內且分別連接高壓電源(14)正負極的多 針放電電極(12)和板式接地電極(11)，所述的反應容器(8)上設有進水口(9)和出水 口(13)，所述反應容器(8)的進水口(9)分別連通污水進水管和回流水進水管，所述回 流水進水管的另一端連通所述回流加壓裝置的調節罐(3)，所述的污水進水管和回流水進水 管上分別設有進水閥(17)和減壓釋放閥(6)，反應容器(8)的出水口(13)分別連通出 水管和回流水管，所述回流水管的另一端連通所述加壓水泵(1)的進水口，所述的出水管 和回流水管上分別設有出水閥(15)和回流閥(16)。

　　2.根據權利要求1所述的裝置，其特征在于所述壓力溶氣罐(4)上還設有泄氣管，所 述壓力溶氣罐(4)的壓力通過壓力表(7)和設置在泄氣管上的泄氣閥(5)進行監測和調 節。

　　3.根據權利要求1所述的裝置，其特征在于所述的反應容器(8)上還設有出氣口。

　　4.根據權利要求1所述的裝置，其特征在于所述的板式接地電極(11)對應設置在多 針放電電極(12)的上方。

　　5.根據權利要求1或4所述的裝置，其特征在于所述的多針放電電極(12)成圓環狀 排列。

　　說明書

　　部分回流加壓曝氣式等離子體污水處理裝置

　　技術領域

　　本發明屬于等離子體高級氧化污水處理領域，具體涉及一種部分回流加壓曝氣式等離子體污水處理裝置。

　　背景技術

　　隨著工業經濟的的不斷發展，環境問題日益突出并成為了人們關注的焦點。各種工業生產所帶來的水環境污染越來越嚴重，污水中的成分日益復雜，給污水處理技術帶來了很大的挑戰。水資源短缺問題的日漸凸顯和國家對于環境問題的逐漸重視，也使環保部門對于污水處理提出了更高的要求。隨著人們認識的不斷提高和對于環境整體性保護的重視，對于污水處理過程中所產生的二次污染，也一直是環保技術人員在努力解決的問題。

　　等離子體是在外加電場的作用下，放電產生的大量高能電子轟擊污染物分子，使其電離、解離和激發，然后便引發了一系列復雜的物理、化學反應，使復雜大分子污染物轉變?yōu)楹唵涡》肿游镔|(zhì)，或使有毒有害物質轉變成無毒無害或低毒低害的物質，從而使污染物得以降解去除。因其電離后產生的電子平均能量在1-10eV，適當控制反應條件可實現一般情況下難以實現或速度很慢的化學反應變得十分快速。該方法不僅處理效果好，不產生二次污染，而且對于一些難降解廢水有著很好的處理效果。

　　現有的等離子體反應一般是直接在反應器內曝氣，不能實現反應器內的均勻曝氣，且曝氣類型單一，不能根據不同類型的污水和出水要求變更曝氣種類，無法進一步提高低溫等離子體的處理效率和放電距離。

　　發明內容

　　本發明的目的是提供一種部分回流加壓曝氣式等離子體污水處理裝置。

　　本發明的目的通過以下技術實現：

　　一種部分回流加壓曝氣式等離子體污水處理裝置，該裝置包括回流加壓裝置和等離子體反應器，所述的回流加壓裝置包括通過設有閥門的管道相連通的調節罐和壓力溶氣罐，所述的壓力溶氣罐內設有填料支架，所述的壓力溶氣罐通過管道還分別連通儲氣罐和加壓水泵的出水口;所述的等離子體反應器包括反應容器以及設置在反應容器內且分別連接高壓電源正負極的多針放電電極和板式接地電極，所述的反應容器上設有進水口和出水口，所述反應容器的進水口分別連通污水進水管和回流水進水管，所述回流水進水管的另一端連通所述回流 加壓裝置的調節罐，所述的污水進水管和回流水進水管上分別設有進水閥和減壓釋放閥，反應容器的出水口分別連通出水管和回流水管，所述回流水管的另一端連通所述加壓水泵的進水口，所述的出水管和回流水管上分別設有出水閥和回流閥。

　　作為一種優選方案，所述壓力溶氣罐上還設有泄氣管，所述壓力溶氣罐的壓力通過壓力表和設置在泄氣管上的泄氣閥進行監測和調節。

　　所述的反應容器上還設有出氣口，用以釋放氣體。

　　所述的板式接地電極對應設置在多針放電電極的上方。

　　所述的多針放電電極成圓環狀排列，間距一般為25-50mm。

　　本發明具有如下優點：

　　1、通過外置儲氣罐控制等離子體反應過程中曝氣種類，可以根據試劑污水的情況和出水要求使的等離子體的放在過程在不同的氣液混相中完成。如污水中含有難降解物質或污染物濃度較高，可通過儲氣罐使用純氧曝氣，提高等離子體的降解效率。如出水對氨氮含量要求較高可以使用純氦氣曝氣，控制出水中的氨氮含量。

　　2、通過將等離子體處理后的部分清水回流加壓，然后經減壓釋放閥進入等離子體反應器，可使曝氣更加均勻，氣泡更加微小，增大氣液兩相的接觸面積，提高低溫等離子體的處理效率和放電距離。

　　3、等離子體采用多針板放電方式可使放電更加均勻。
