申請日2010.07.30

　　公開(公告)日2011.06.15

　　IPC分類號C02F9/14; C02F3/34; C02F3/32; C02F3/30

　　摘要

　　一種小區生活污水生態處理系統，包括由管道依次連通的化糞池組、柵格、集水井(池)、一體化厭氧和好氧生物處置裝置、生態濕地系統和植物生態系統。本實用新型不僅對小區生活產生的污水進行有效處理，還提高了處理后水體的綜合利用。在植物生態系統的作用下，使整個污水處理系統更環保和低碳。

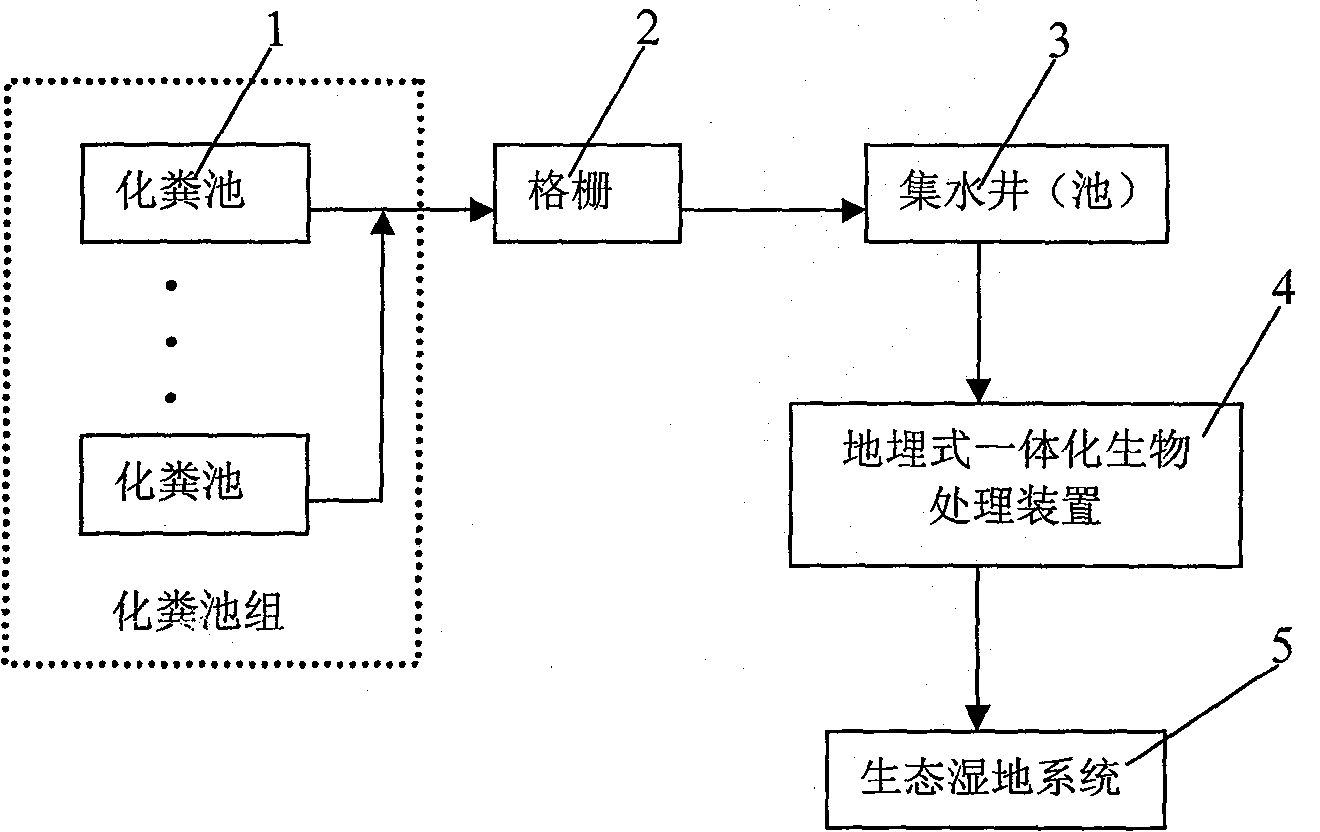

　　摘要附圖



　　權利要求書

　　1.一種小區生活污水生態處理系統，其特征是包括化糞池組、柵格、集水井、一體化厭氧和好氧生物處理裝置、生態濕地系統和植物生態系統;其中，所述化糞池、所述柵格、所述集水井、所述一體化厭氧/好氧生物處理裝置、所述生態濕地系統和所述植物生態系統依次通過管道連通。

　　2.根據權利要求1所述的小區生活污水生態處理系統，其特征是所述一體化厭氧和好氧生物處理裝置采用鋼筋混凝土或鋼制結構。

　　3.根據權利要求1所述的小區生活污水生態處理系統，其特征是所述集水池還包括泵，安裝于所述集水井底部或頂部的所述泵為潛污泵或提升泵。

　　4.根據權利要求1所述的小區生活污水生態處理系統，其特征是所述的一體化厭氧和好氧生物處理裝置采用鋼筋混凝土結構或鋼制結構，并采用地埋式;各池頂部都設有檢查口或排氣孔，檢查口出口處采用鋼筋混凝土或鋼制結構的封蓋保護，檢查口高出池子頂部約30-70cm，池頂覆土綠化，覆土高度比檢查口略低，上面種植草坪和綠化;所述排氣管高度約2-3米，池頂部還設有動力設備房。

　　說明書

　　小區生活污水生態處理系統

　　技術領域

　　本實用新型涉及一種水處理系統，尤其涉及一種小區生活污水生態處理系統。

　　背景技術

　　目前隨著土地集約，小城鎮化的發展，住戶由分散性向集聚性發展，各地的小城鎮建設及新農村小區建設加快發展，許多小區缺少完善的污水配套設施。

　　ZL200480005333.8公開一種污水處理系統，廢水流被分成初沉淤泥和廢水，并且該初沉淤泥被厭氧消化并脫水以生成A級有機淤泥。有氧消化所述排出水并分離所述消化過的排出水以提供廢活性淤泥。該廢活性淤泥在它轉到水熱處理之前在兩級處理中用蒸汽噴射和間接蒸汽加熱。然后增加被處理的廢活性淤泥的pH值，并且脫氮并回收氨鹽。具有易揮發的脂肪酸和可溶有機物的低氮流然后被分離，并且送到有氧消化池。在厭氧消化期間生成的沼氣為加熱廢活性淤泥提供能量，用于水熱處理，并且抑制來自該水熱處理的熱加熱該初沉淤泥，用于喜熱厭氧消化。此發明對生活污水的處理還無法達到標準。

　　200910096912.2公開了生態無害化糞便生活污水處理系統，它主要包括化糞池，化糞池通過箱體連接管依次連接有沉沙酸化池、厭氧發酵池和生態處理池，在化糞池、沉沙酸化池和厭氧發酵池上皆設有上蓋，在厭氧發酵池內設置有彈性填料。通過這些池體的設計，能有效的處理糞便，使處理后排出的污水達到國家二類標準。此發明不適用于對生活小區的生活污水就地處理。

　　實用新型內容

　　本實用新型的目的在于提供一種小區生活污水生態處理系統，與小區生態環境相結合，使產生的生活污水能快速就近進行處理。

　　一種小區生活污水生態處理系統，包括化糞池組、柵格、集水井(池)、一體化厭氧和好氧生物處理裝置、生態濕地系統和植物生態系統，并由管道依次連通。

　　化糞池組包括一個以上的化糞池，主體埋于地下，通過管道與柵格相連通。

　　柵格與集水井(池)之間通過管道相連通。格柵對大顆粒固體進行截流，防止水泵堵塞。

　　集水井(池)采用鋼筋混凝或磚混土結構，主要用于調節生活廢水水量，均勻水質。池底安裝潛污泵把集水池中的水泵入一體化厭氧和好氧生物處理裝置或者池面上安裝自吸式上水泵把廢水提升到一體化厭氧和好氧生物處理裝置中。

　　一體化厭氧和好氧生物處置裝置主要包括：初沉調節、厭氧、好氧、二沉池、砂濾池、污泥消化池及動力設備房等七個系統組成。初沉調節池的作用是對廢水進行調節均質的作用，并對砂粒物進行沉降，底部的砂粒物通過管道與污泥井(池)聯通，外排處置。厭氧池的作用是通過微生物厭氧菌把大分子復雜的有機物降解為簡單的小分子有機物，并提高B/C比，為好氧的處理創造條件。好氧池主要利用好氧微生物的優勢菌種利用微生物的新陳代謝作用對有機物進行徹底氧化分解，使之氧化分解為CO2和H2O等簡單的無機小分子，從而達到廢水凈化的目的。二沉池采用平流式沉淀池或斜管沉淀池，其作用對好氧池已經氧化分解后的出水通過重力作用達到徹底的泥水分離。過濾池的作用是對二沉池泥水分離后的出水通過過濾的作用截流細小的懸浮物，進一步凈化水質。出水可達到V類的水質要求。污泥消化池作用是對二沉池產生的有機污泥進行厭氧消化，利用專性培養的污泥菌種，將污泥分解為小分子的多肽、氨基酸等有機物，消化后的有機污泥(含有大量的厭氧菌)，然后補充進入?yún)捬醭�，不僅可提高厭氧池的反應速率，而且可對系統產生的污泥進行無污泥運行。動力設備房為各個系統提供動力和監控。

　　生態濕地系統由植物、土壤和微生物組成。植物選用蘆葦、藨草、香蒲和燈心草等植物。人工濕地的構建可結合小區的地貌特征綠化及小區的水系等進行合理的設置。經人工濕地或天然濕地處理后的出水可結合小區的綠化進行噴淋回用，或進入小區的水系作為景觀用水甚至沖雜用水。

　　本實用新型技術方案實現的有益效果：

　　本實用新型公開的一種小區生活污水生態處理系統，包括由管道依次連通的化糞池、柵格、集水井(池)、一體化厭氧和好氧生物處置裝置、生態濕地系統和植物生態系統。不僅對小區生活產生的污水進行有效處理，還提高了處理后水體的綜合利用。在植物生態系統的作用下，使整個污水處理系統更環保和低碳。
