申請日2014.09.01
公開(公告)日2014.11.19
IPC分類號C02F9/04
摘要
本發明提供一種熱軋廢水回用處理系統及其處理方法，處理系統包括設有熱軋廢水入口的通過管道將熱軋廢水導入的鐵皮顆粒沉淀池，鐵皮顆粒沉淀池通過提升泵連通至填料反應器，填料反應器通過出水泵連通至回用水箱，填料反應器為密閉圓柱體，填料反應器自下而上分別設有進水口、布水器、下部煤矸石陶粒填料區、鐵渣填料區、上部煤矸石陶粒填料區、澄清區，所述澄清區和上部煤矸石陶粒填料區之間設有填料隔板;本發明對熱軋廢水進行沉淀、過濾、吸附、氧化還原等處理，使熱軋廢水達到回用標準，可重新用于熱軋前段工藝，實現水資源的循環利用，同時達到技能減排的效果。
權利要求書
1.一種熱軋廢水回用處理系統，其特征在于：包括設有熱軋廢水入口的通過管道將熱軋 廢水導入的鐵皮顆粒沉淀池，所述鐵皮顆粒沉淀池通過提升泵連通至填料反應器，所述 填料反應器通過出水泵連通至回用水箱，所述填料反應器為密閉圓柱體，所述填料反應 器自下而上分別設有進水口、布水器、下部煤矸石陶粒填料區、鐵渣填料區、上部煤矸 石陶粒填料區、澄清區，所述澄清區和上部煤矸石陶粒填料區之間設有填料隔板，澄清 區的上方設有沖洗水入口，沖洗水入口上方設有排水口，下部煤矸石陶粒填料區和鐵渣 填料區之間設有沖洗水出口。
2.根據權利要求1所述的熱軋廢水回用處理系統，其特征在于，所述的填料反應器中的 上、下部煤矸石陶粒填料區中的煤矸石陶粒填料采用煤矸石和粘土高溫制備，制備的陶 粒的成分按質量百分比計：煤矸石為80～93%，粘土為7～20%;其中
煤矸石的成分按質量百分比計包括：SiO2：50～62%;Al2O3：19.5～23%;Fe2O3：4～9%; CaO：1～5%;MgO：0.2～2%;K2O：1～3%;Na2O：0.5～2%;燒失量：3～12%，煤 矸石的粒徑是2～30mm，均勻度是85%～98%;
粘土的成分按質量百分比計包括：SiO2：60～75%;Al2O3：8～15%;Fe2O3：2～11%; CaO：1～6%;MgO：0.5～2%;燒失量：3～7%。
3.根據權利要求1或2所述的熱軋廢水回用處理系統，其特征在于，煤矸石陶粒填料區 中的煤矸石陶粒填料的制備方法包括如下步驟：
(1)、破碎和篩分：采用破碎機過篩分級，篩取粒徑為2～10mm煤矸石;
(2)、低溫干燥：粒徑為2～10mm煤矸石在110℃的干燥箱干燥2～4小時;
(3)、中溫培燒：干燥后的煤矸石在箱式電阻爐內140-160℃先預熱20-40min，然后溫 度升溫到550-700℃，升溫速率為r=150～200℃/h，550-700℃時恒溫20-40min，使煤矸 石陶粒內部得充分膨脹;
(4)、高溫?zé)Y(jié)：升溫到950-1000℃，升溫速率為r=25～55℃/h，恒溫10-20min，然后 升溫至1300℃，升溫速率為r=20～50℃/h，升溫時分別在1050℃，1100℃，1150℃，1200℃， 1250℃恒溫培燒8～15min，在1300℃恒溫30min;
(5)、自然冷卻：自然冷卻，熔物冷卻后變硬，冷卻制得煤矸石陶粒。
4.根據權利要求1所述的熱軋廢水回用處理系統，其特征在于：所述下部煤矸石陶粒填 料區、鐵渣填料區、上部煤矸石陶粒填料區的體積各為總填料區的三分之一。
5.根據權利要求1所述的熱軋廢水回用處理系統，其特征在于：鐵皮顆粒沉淀池長寬比 為1.4～1.7，熱軋廢水在其中的停留時間為23～51min，平均流速為1～10m/s，表面負 荷為0.4～0.8m3/(m2﹒h)。
6.根據權利要求1所述的熱軋廢水回用處理系統，其特征在于：所述鐵皮顆粒沉淀池長 寬比為1.5。
7.根據權利要求1所述的熱軋廢水回用處理系統，其特征在于：所述布水器的孔徑為 45mm。
8.根據權利要求2所述的熱軋廢水回用處理系統，其特征在于，所制煤矸石陶粒粒徑為 2mm～10mm，表皮粗糙堅硬，內有許多微孔，呈灰黑色，氣孔率為40～65%，抗壓強 度≥1.5MPa。
9.根據權利要求1所述的熱軋廢水回用處理系統，其特征在于，所述的鐵渣填料區內部 為高爐鐵渣填料，所述高爐鐵渣填料為鐵渣與炭粒按1：0.03～0.3的重量比混合，鐵渣 填料是2.0～10.0mm的高爐鐵渣，鐵渣先用15%堿液于90度下浸泡20分鐘去除表面油 漬，再用10%的鹽酸溶液浸泡去除表面氧化物，再用自來水沖洗干凈，所述炭粒是焦炭、 活性炭、煤渣、煙道灰、無煙煤等的一種及其組合，炭粒的粒徑是0.3～6.0mm。
10.一種利用上述權利要求1-9任意一項所述的熱軋廢水回用處理系統進行熱軋廢水回 用處理的方法，其特征在于：熱軋廢水由進水管道收集后首先經過鐵皮顆粒沉淀池，去 除99.9%的氧化鐵皮，廢水然后進入填料反應器，通過布水器依次經過填料區中的下部 煤矸石陶粒填料區、鐵渣填料區和上部煤矸石陶粒填料區，分別去除熱軋廢水的懸浮物 和重金屬、COD，再經澄清區和填料隔板從排水口排出，經過處理的廢水達到回用標準， 通過出水泵進入回用水箱，重新用于熱軋前段工藝。
說明書
一種熱軋廢水回用處理系統及方法
技術領域
本發明涉及水處理技術領域，具體涉及一種熱軋廢水回用的處理系統及方法。
背景技術
作為我國的基礎產業，鋼鐵工業自改革開放以來，快速發展，近年來一直處于高速發展 階段，鋼年產量增幅在15%-22%。可是鋼鐵工業是一個高能耗、高資源、高污染的產業，其 水資源消耗巨大，約占全國工業用水量的14%。我國鋼鐵企業的單位耗用水量仍高于國外先 進鋼鐵企業的水平，近一步降低鋼鐵企業噸鋼耗用新水量，提高鋼鐵企業水的循環利用率， 加強鋼鐵企業廢水的綜合處理與回用是我國鋼鐵企業實現可持續發展的關鍵之一。
目前國家對廢水的排放標準及相關的“節能減排”政策正逐步提高，2012年10月1日 起頒布了新的《鋼鐵工業水污染物排放標準》(GB13456-2012)要求自2015年1月1日起， 現有企業執行的標準COD為40mg/L，總氮為20mg/L，并對各類重金屬排放均有嚴格的要求。
熱軋廢水是指鋼鐵廠熱軋車間在通過扎輥將鋼錠熱軋成各種鋼材時(鋼板、鋼棒、鋼軌 等)需用水冷卻軋輥，沖洗氧化鐵皮而產生的廢水。熱軋廢水中含有較多的氧化鐵皮等懸浮 物，以及生產過程中泄漏的潤滑油等，并且隨生產鋼材品種的不同含有不同濃度的銅、鋅等 重金屬，水溫為15～40℃，每軋制1噸鋼板約排出廢水30-40m3。
廢水回用是廢水處理的最終目標，是企業節能減排的實施手段。熱軋廢水可以通過處理 后回用生產，即做到了水資源的循環利用又達到了節能減排的效果。
發明內容
鑒于以上所述現有技術的缺點，本發明的目的在于根據熱軋廢水的水質水量情況，提供 一種經濟、高效的熱軋廢水回用處理系統和處理方法，有效提高鋼廠水資源回用率，為今后 國內建設更節能環保的熱軋鋼廠提供有力的水處理技術支撐和指導。

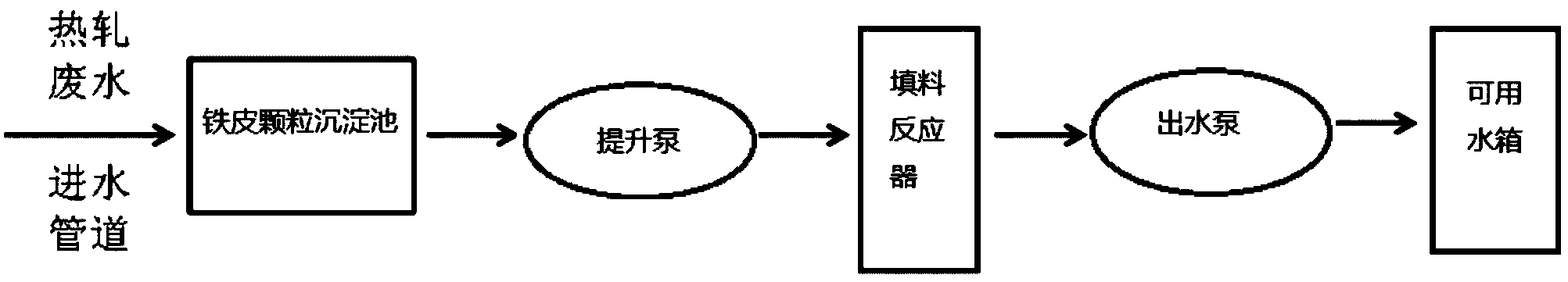

為實現上述目的及其他相關目的，本發明提供一種熱軋廢水回用處理系統，包括設有熱 軋廢水入口的通過管道將熱軋廢水導入的鐵皮顆粒沉淀池，所述鐵皮顆粒沉淀池通過提升泵 連通至填料反應器，所述填料反應器通過出水泵連通至回用水箱，所述填料反應器為密閉圓 柱體，所述填料反應器自下而上分別設有進水口、布水器、下部煤矸石陶粒填料區、鐵渣填 料區、上部煤矸石陶粒填料區、澄清區，澄清區是用來靜置澄清廢水的一段區域，所述澄清 區和上部煤矸石陶粒填料區之間設有填料隔板，澄清區的上方設有沖洗水入口，沖洗水入口 上方設有排水口，下部煤矸石陶粒填料區和鐵渣填料區之間設有沖洗水出口。
經過鐵皮顆粒沉淀池，熱軋廢水中氧化鐵皮去除率達到99.9%，氧化鐵皮低于5mg/L。
填料反應器主要功能是去除熱軋廢水中的COD、懸浮物和以總鐵為主的重金屬。
下部煤矸石陶粒填料區的主要功能是去除熱軋廢水的懸浮物和重金屬。鐵渣填料區的主 要功能是去除熱軋廢水中的COD。上部煤矸石陶粒填料區的功能是進一步去除熱軋廢水中的 重金屬和防止鐵渣填料的流失。
作為優選方式，所述的填料反應器中的上、下部煤矸石陶粒填料區中的煤矸石陶粒填料 采用煤矸石和粘土高溫制備，制備的陶粒的成分按質量百分比計：煤矸石為80～93%，粘土 為7～20%;其中煤矸石的成分按質量百分比計包括：SiO2：50～62%;Al2O3：19.5～23%; Fe2O3：4～9%;CaO：1～5%;MgO：0.2～2%;K2O：1～3%;Na2O：0.5～2%;燒失量：3～ 12%，煤矸石的粒徑是2～30mm，均勻度是85%～98%;粘土的成分按質量百分比計包括： SiO2：60～75%;Al2O3：8～15%;Fe2O3：2～11%;CaO：1～6%;MgO：0.5～2%;燒失量： 3～7%。
粘土主要起粘結劑的作用。
作為優選方式，煤矸石陶粒填料區中的煤矸石陶粒填料的制備方法包括如下步驟：
(1)、破碎和篩分：采用破碎機過篩分級，篩取粒徑為2～10mm煤矸石;
(2)、低溫干燥：粒徑為2～10mm煤矸石在110℃的干燥箱干燥2～4小時;
(3)、中溫培燒：干燥后的煤矸石在箱式電阻爐內140-160℃先預熱20-40min，然后 溫度升溫到550-700℃，升溫速率為r=150～200℃/h，550-700℃時恒溫20-40min，使煤矸 石陶粒內部得充分膨脹;
(4)、高溫?zé)Y(jié)：升溫到950-1000℃，升溫速率為r=25～55℃/h，恒溫10-20min， 然后升溫至1300℃，升溫速率為r=20～50℃/h，升溫時分別在1050℃，1100℃，1150℃， 1200℃，1250℃恒溫培燒8～15min，在1300℃恒溫30min;
(5)、自然冷卻：自然冷卻，熔物冷卻后變硬，冷卻制得煤矸石陶粒。
作為優選方式，所述下部煤矸石陶粒填料區、鐵渣填料區、上部煤矸石陶粒填料區的體 積各為總填料區的三分之一。
作為優選方式，鐵皮顆粒沉淀池長寬比為1.4～1.7，熱軋廢水在其中的停留時間為23～ 51min，平均流速為1～10m/s，表面負荷為0.4～0.8m3/(m2﹒h)。
作為優選方式，所述鐵皮顆粒沉淀池長寬比為1.5。
作為優選方式，所述布水器的孔徑為45mm。
作為優選方式，所制煤矸石陶粒粒徑為2mm～10mm，表皮粗糙堅硬，內有許多微孔， 呈灰黑色，氣孔率為40～65%，抗壓強度≥1.5MPa。
作為優選方式，所述的鐵渣填料區內部為高爐鐵渣填料，所述高爐鐵渣填料為鐵渣與炭 粒按1：0.03～0.3的重量比混合，鐵渣填料是2.0～10.0mm的高爐鐵渣，鐵渣先用15%堿 液于90度下浸泡20分鐘去除表面油漬，再用10%的鹽酸溶液浸泡去除表面氧化物，再用自 來水沖洗干凈，所述炭粒是焦炭、活性炭、煤渣、煙道灰、無煙煤等的一種及其組合，炭粒 的粒徑是0.3～6.0mm。
鐵渣填料區中的填料具有氧化還原作用和電化學吸附的能力。由于鐵和炭粒存在明顯的 氧化還原電勢，鐵渣和炭粒形成了許多微小的原電池，在鐵炭表面，電流在成千上萬個細小 的微電池內流動，能夠跟熱軋廢水多種組分發生氧化還原反應，去除廢水中的有機物。
熱軋廢水在熱軋廢水在上述整個填料區的停留時間是30～120min。在填料反應器中設置 反沖洗口，反沖洗頻率為15天/次。之后熱軋廢水再經過填料反應器澄清區和填料隔板從出 水口排出。
本發明還提供一種熱軋廢水回用處理的方法，熱軋廢水由進水管道收集后首先經過鐵皮 顆粒沉淀池，去除99.9%的氧化鐵皮，廢水然后進入填料反應器，通過布水器依次經過填料 區中的下部煤矸石陶粒填料區、鐵渣填料區和上部煤矸石陶粒填料區，分別去除熱軋廢水的 懸浮物和重金屬、COD，再經澄清區和填料隔板從排水口排出，經過處理的廢水達到回用標準， 通過出水泵進入回用水箱，重新用于熱軋前段工藝。
如上所述，本發明的一種熱軋廢水回用處理系統及處理方法，對熱軋廢水進行沉淀、過 濾、吸附、氧化還原等處理，使熱軋廢水達到回用標準，可重新用于熱軋前段工藝，實現水 資源的循環利用，同時達到技能減排的效果。
