申請日2010.07.30
公開(公告)日2010.12.15
IPC分類號C02F9/02
摘要
本發明實施例提供了一種智能一體化密閉免維護污水泵站，本發明所述的污水泵站包括污水排放裝置、反滲透不銹鋼過濾部件、過濾腔、不銹鋼導流承壓器、貯水腔、液位監測器、中央PLC可編程控制系統，其中：通過所述反滲透不銹鋼過濾部件對污水中的固態物進行過濾，將雜質和污物留在所述過濾腔中;通過所述不銹鋼導流承壓器將過濾后的污水導入所述貯水腔中待處理;當其液位容量達到規定值時，所述液位監測器通過數據信號傳至所述中央PLC可編程控制系統來控制所述污水排放裝置進行工作。通過以上結構的設備，就能夠杜絕雜質纏繞及堵塞污水泵現象，提高排污效果，同時具有免維護的優勢。

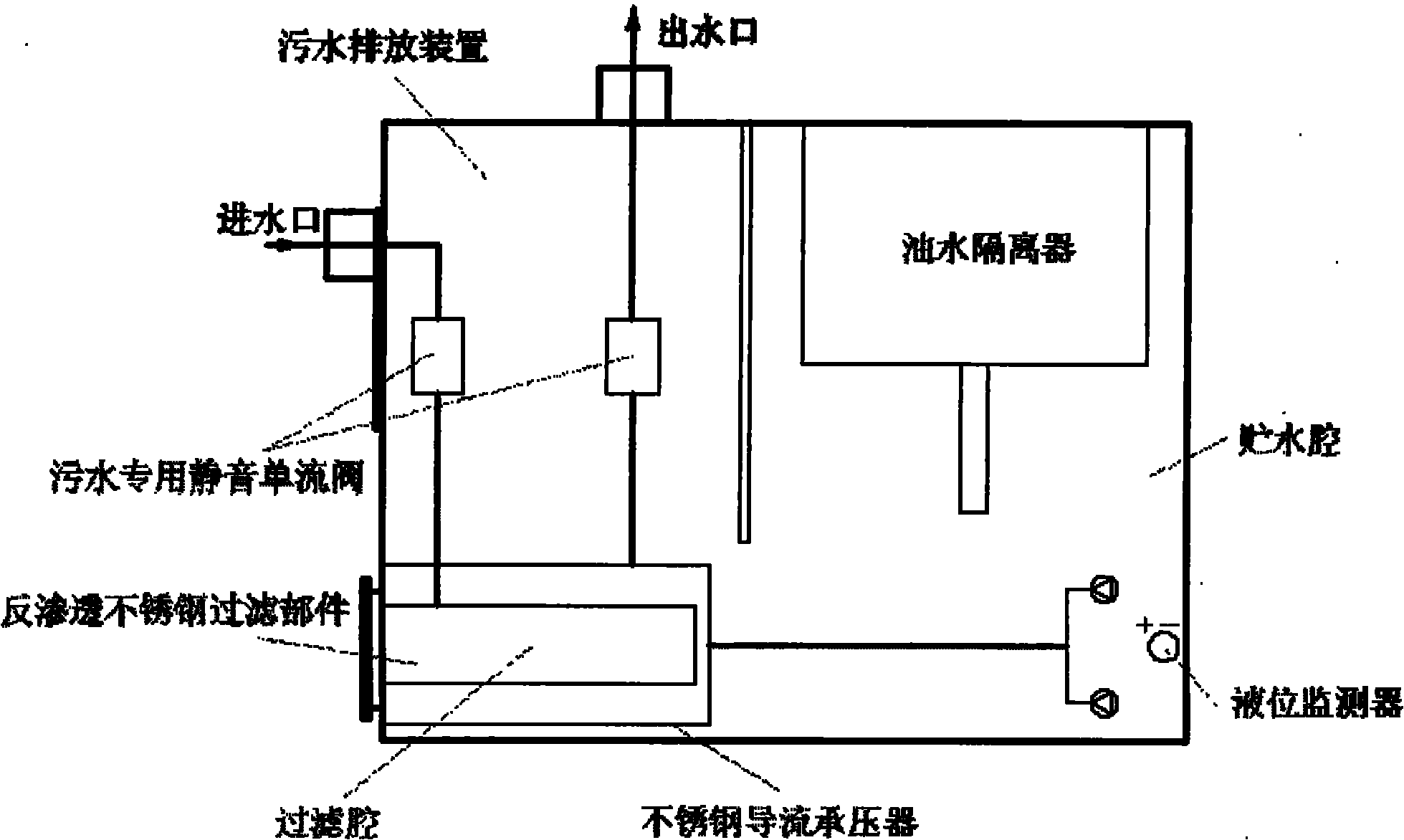

摘要附圖
權利要求書
1.一種智能一體化密閉免維護污水泵站，其特征在于，所述污水泵站包括污水排放裝置、反滲透不銹鋼過濾部件、過濾腔、不銹鋼導流承壓器、貯水腔、液位監測器、中央PLC可編程控制系統，其中：
通過所述反滲透不銹鋼過濾部件對污水中的固態物進行過濾，將雜質和污物留在所述過濾腔中;
通過所述不銹鋼導流承壓器將過濾后的污水導入所述貯水腔中待處理;
當其液位容量達到規定值時，所述液位監測器通過數據信號傳至所述中央PLC可編程控制系統來控制所述污水排放裝置進行工作;
所述污水排放裝置從所述貯水腔最底側部取水，將沉淀物與污水進行混流，并通過所述不銹鋼導流承壓器將污水逆向引入所述過濾腔，采用反沖洗將所述過濾腔中的雜物和固體顆粒隨壓力水流向室外污水井或管網排放。
2.如權利要求1所述的污水泵站，其特征在于，所述污水泵站根據用戶來水量設置多套獨立、交替運行的污水排放裝置。
3.如權利要求1所述的污水泵站，其特征在于，當所述污水排放裝置工作時，通過所設置的污水專用靜音單流閥門將污水泵站與外管路徹底隔離，保證正常運轉并不對外管網形成沖擊。
4.如權利要求1所述的污水泵站，其特征在于，所述污水泵站中的各個部件采用冷拔及氬弧焊接工藝，單面焊接雙面成型技術。
5.如權利要求1所述的污水泵站，其特征在于，所述反滲透不銹鋼過濾部件通過加長孔篩及承壓套的配合使用來徹底隔離雜質和污物;
所述過濾腔采用全不銹鋼材質，并采用沖壓焊接一次成型技術來制作。
6.如權利要求1所述的污水泵站，其特征在于，所述污水泵站設置遠程監測設備，通過互聯網將不同地點污水泵站的運行信息傳至控制中心系統。
說明書
智能一體化密閉免維護污水泵站
技術領域
本發明涉及污水處理領域，尤其涉及一種智能一體化密閉免維護污水泵站。
背景技術
目前，在地下設施中存在很多需要強排污水的場所，例如人防工程、地下室、地鐵站、地下通道和衛生間等無法順利排污的地方。
在現有技術中，傳統解決地下設施污水的方法是：設置污水坑，再用污水泵將污水打到室外污水管網。然而，這種排放形式存在諸多弊端：由于污水中的雜物復雜，甚至含有極難攪碎的物質，如鐵絲、瓶蓋等，很難避免污水泵因堵塞而損壞;而且排除雜物的能力還會受到水泵口徑及葉輪間隙的限制;另外，污水坑還必須定時清掏，而污水坑內所散發的臭味不僅污染環境并且對清掏人員的身體健康造成極大傷害。
發明內容
本發明實施例提供了一種智能一體化密閉免維護污水泵站，能夠杜絕雜質纏繞和污水泵堵塞現象，提高排污效果，同時具有免維護的優勢。
本發明實施例提供了一種智能一體化密閉免維護污水泵站，所述污水泵站包括污水排放裝置、反滲透不銹鋼過濾部件、過濾腔、不銹鋼導流承壓器、貯水腔、液位監測器、中央PLC可編程控制系統，其中：
通過所述反滲透不銹鋼過濾部件對污水中的固態物進行過濾，將雜質和污物留在所述過濾腔中;
通過所述不銹鋼導流承壓器將過濾后的污水導入所述貯水腔中待處理;
當其液位容量達到規定值時，所述液位監測器通過數據信號傳至所述中央PLC可編程控制系統來控制所述污水排放裝置進行工作;
所述污水排放裝置從所述貯水腔最底側部取水，將沉淀物與污水進行混流，并通過所述不銹鋼導流承壓器將污水逆向引入所述過濾腔，采用反沖洗將所述過濾腔中的雜物和固體顆粒隨壓力水流向室外污水井或管網排放。
所述污水泵站根據用戶來水量設置多套獨立、交替運行的污水排放裝置。
當所述污水排放裝置工作時，通過所設置的污水專用靜音單流閥門將污水泵站與外管路徹底隔離，保證正常運轉并不對外管網形成沖擊。
所述污水泵站中的各個部件采用冷拔及氬弧焊接工藝，單面焊接雙面成型技術。
所述反滲透不銹鋼過濾部件通過加長孔篩及承壓套的配合使用來徹底隔離雜質和污物;
所述過濾腔采用全不銹鋼材質，并采用沖壓焊接一次成型技術來制作。
所述污水泵站設置遠程監測設備，通過互聯網將不同地點污水泵站的運行信息傳至控制中心系統。
由上述所提供的技術方案可以看出，本發明所述的污水泵站包括污水排放裝置、反滲透不銹鋼過濾部件、過濾腔、不銹鋼導流承壓器、貯水腔、液位監測器、中央PLC可編程控制系統，其中：通過所述反滲透不銹鋼過濾部件對污水中的固態物進行過濾，將雜質和污物留在所述過濾腔中;通過所述不銹鋼導流承壓器將過濾后的污水導入所述貯水腔中待處理;當其液位容量達到規定值時，所述液位監測器通過數據信號傳至所述中央PLC可編程控制系統來控制所述污水排放裝置進行工作;所述污水排放裝置從所述貯水腔最底側部取水，將沉淀物與污水進行混流，并通過所述不銹鋼導流承壓器將污水逆向引入所述過濾腔，采用反沖洗將所述過濾腔中的雜物和固體顆粒隨壓力水流向室外污水井或管網排放。通過以上結構的設備，就能夠杜絕雜質纏繞及堵塞污水泵現象，提高排污效果，同時具有免維護的優勢。
