申請日2010.07.30
公開(公告)日2010.12.15
IPC分類號C02F1/26; C02F9/02
摘要
本發明公開了一種煤化工廢水萃取脫酚方法，以兩種不同的溶劑為萃取劑，采用串聯雙塔兩級萃取脫酚，煤化工過程產生的高濃度含酚廢水經重力沉降除油預處理并進行脫酸、脫氨、脫除機械雜質后，首先以第一種溶劑為萃取劑，進行一級萃取脫酚，再以第二種溶劑為萃取劑，進行二級萃取脫酚，之后脫酚水送入生化處理工段。一級脫酚后的廢水總酚含量為400～1000mg/l，COD為2000～5000mg/l;二級脫酚后的廢水總酚含量小于300mg/l，COD小于2000mg/l;總酚脫除率大于90%，多元酚脫除率大于70%�？蓾M足生化處理的水質要求。具有脫酚率高、溶劑用量小、能耗低的優點，特別適合處理多元酚含量高的煤氣化、焦化及化工合成過程產生的廢水。

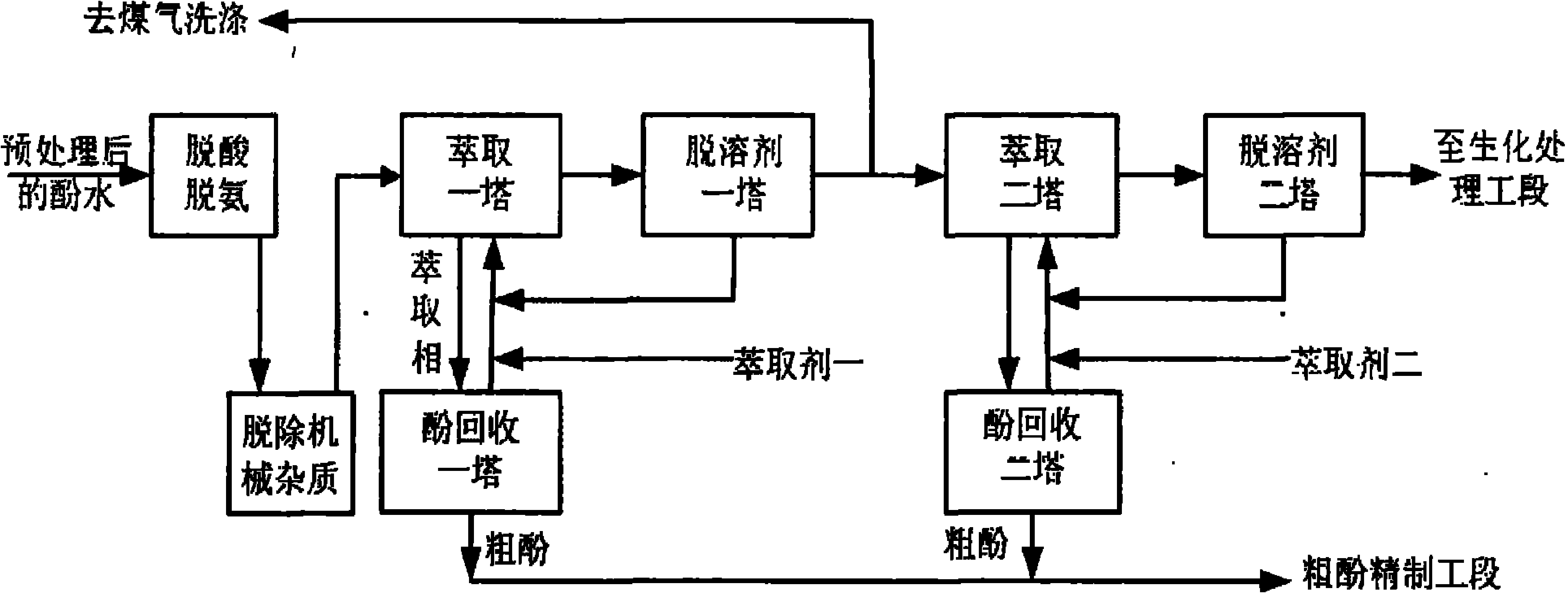

摘要附圖
權利要求書
1.一種煤化工廢水萃取脫酚方法，其特征在于，采用串聯雙塔兩級萃取脫酚，并以兩種不同的溶劑作為萃取劑分別用于所述兩級萃取脫酚。
2.根據權利要求1所述的煤化工廢水萃取脫酚方法，其特征在于，包括步驟：
A、煤化工過程產生的高濃度含酚廢水經重力沉降除油預處理后，進入汽提脫酸脫氨塔，進行脫酸、脫氨、脫除機械雜質，經過脫酸、脫氨、脫除機械雜質后的廢水的PH值控制在5～9;
B、脫酸脫氨脫除機械雜質后的酚水進入萃取一塔，以第一種溶劑為萃取劑，進行一級萃取脫酚;
C、一級萃取脫酚廢水進入萃取二塔，以第二種溶劑為萃取劑，進行二級萃取脫酚;
D、脫酚水送入生化處理工段，粗品酚送至粗酚精制工段。
3.根據權利要求2所述的煤化工廢水萃取脫酚方法，其特征在于，所述的煤化工廢水為高濃度含酚廢水，單元酚含量為2000～8000mg/l、多元酚含量為1000～5000mg/l、總氨量為6000～20000mg/l，COD為20000～40000mg/l，PH值為10～12。
4.根據權利要求2所述的煤化工廢水萃取脫酚方法，其特征在于，所述的汽提脫酸脫氨塔的塔釜溫度為100～160℃，塔釜壓力為0.2～0.5MP。
5.根據權利要求2所述的煤化工廢水萃取脫酚方法，其特征在于，所述的兩種不同溶劑分別為：第一種溶劑為二異丙基醚，第二種溶劑為甲基異丁基酮。
6.根據權利要求2所述的煤化工廢水萃取脫酚方法，其特征在于，所述一級萃取脫酚后的廢水總量的1/4～3/4回流作為煤氣洗滌水，剩余廢水進入萃取二塔。
7.根據權利要求2所述的煤化工廢水萃取脫酚方法，其特征在于，所述的串聯雙塔兩級萃取脫酚過程中，萃取劑和水的體積比為1∶20～1∶5。
8.根據權利要求2至7任一項所述的煤化工廢水萃取脫酚方法，其特征在于，所述的萃取塔可轉盤塔、篩板塔或填料塔。
9.根據權利要求2至7任一項所述的煤化工廢水萃取脫酚方法，其特征在于，所述B中，進行一級萃取脫酚過程中，富含酚的萃取相進入酚回收一塔，分離萃取劑和粗酚，萃余相進入溶劑回收一塔，回收溶于其中的萃取劑，萃取劑循環使用，其后的廢水總酚含量為400～1000mg/l，COD為2000～5000mg/l;
所述步驟C中，進行二級萃取脫酚過程中，富含酚的萃取相進入酚回收二塔，分離萃取劑和粗酚，萃余相進入溶劑回收二塔，回收溶于其中的萃取劑，萃取劑循環使用，其后的廢水總酚含量小于300mg/l，COD小于2000mg/l。
說明書
煤化工廢水萃取脫酚方法
技術領域
本發明涉及一種煤化工和工業廢水處理技術，尤其涉及一種煤化工廢水萃取脫酚方法。
背景技術
煤化工廢水是在煤的氣化、干餾、凈化及化工產品合成過程中產生的廢水，污染物濃度高、成分復雜，含有焦油、芳烴、氨氮、硫化物、氰化物等多種污染物，是一種最難以治理的工業廢水，處理難度大，成本高。
煤化工廢水中總酚含量可高達5000mg/l以上，而且成分復雜，既有單元酚、又有多元酚，環境危害大，是必須脫除的主要污染物之一。但另一方面，酚也是重要的化工原料，可資源化回收利用。含酚工業廢水的處理方法主要有吸附法、焚燒法、化學氧化法、蒸汽吹脫法、離子交換法、溶劑萃取法等。其中，溶劑萃取法脫酚效率高，操作簡便，而且可以實現酚回收，特別適合處理高濃度含酚廢水。
目前，萃取脫酚工藝對單元酚的脫除率較高，可達99%以上，但對多元酚的萃取效果很差，一般不超過60%。對于多元酚含量較高的廢水，萃取脫酚后總酚含量仍高達500mg/l，COD(化學耗氧量)大于2000mg/l。由于酚類難以生物降解，且抑制活性菌生長，必須通過配水等手段調節水質指標后才能進行生化處理。
酚類屬于弱酸性有機化合物，在酸性水溶液中幾乎不發生電離，溶解度極小。但在堿性溶液中，酚羥基易電離，溶解度顯著增大，多元酚尤其明顯。煤氣化、焦化廢水中氨氮含量高，堿性強，酚類物質，尤其是多元酚，在水中溶解度大。從而減小了在有機溶劑中的分配系數，從而影響脫酚效果。因此，在萃取脫酚前，進行脫氨脫酸操作，降低廢水PH值，有利于提高萃取脫酚效率。
選擇合適的萃取劑是提高廢水萃取脫酚效率的關鍵。萃取劑必須考慮其對單元酚和多元酚的溶解度、水溶性以及能耗、價格、操作難易等問題。常用的萃取劑有苯、煤油、N-503、醋酸乙酯、二異丙基醚和甲基異丁基酮等。二異丙基醚在水中的溶解度為0.8%，沸點為68.5℃，對單元酚萃取脫除率高，但由于多元酚更強的極性和水溶性，萃取脫除率非常低。如二異丙基醚對苯酚的分配系數可達20～30，但對苯二酚和偏苯三酚分別只有0.8～1.2和0.1～0.26�？梢姡惐阎贿m合于單元酚的萃取脫除。甲基異丁基酮是一種高效的脫酚萃取劑，相對于其它溶劑，對多元酚的溶解度較高，但甲基異丁基酮在水中的溶解度為2%，沸點為117～118℃。因此，甲基異丁基酮較二異丙基醚回收損失大，蒸汽消耗量大，能耗高。
上述現有技術至少存在以下缺點：
由于多元酚較單元酚具有更強的極性和水溶性，萃取脫除效率低;而采用高效萃取劑，又造成溶劑回收能耗高、損失大，增大了操作費用。
發明內容
本發明的目的是提供一種高效、經濟的煤化工廢水萃取脫酚方法，提高對多元酚的脫除效率，降低溶劑回收能耗，使脫酚廢水達到生化處理的水質要求。
本發明的目的是通過以下技術方案實現的：
本發明的煤化工廢水萃取脫酚方法，其特征在于，采用串聯雙塔兩級萃取脫酚，并以兩種不同的溶劑作為萃取劑分別用于所述兩級萃取脫酚。
由上述本發明提供的技術方案可以看出，本發明所述的煤化工廢水萃取脫酚方法，由于采用串聯雙塔兩級萃取脫酚，并以兩種不同的溶劑作為萃取劑分別用于所述兩級萃取脫酚。在提高脫酚效率的基礎上降低系統能耗，具有脫酚率高、溶劑用量小、能耗低的優點，能提高對多元酚的脫除效率，降低溶劑回收能耗，脫酚廢水達到生化處理的水質要求。
