申請日2010.08.03

　　公開(公告)日2011.03.30

　　IPC分類號C02F11/12

　　摘要

　　一種帶式污泥壓濾脫水機，包括機架，所述機架上安裝有污泥攪拌池和泥餅出口，所述機架上對稱設置有兩套污泥輸送管、兩套旋轉推進重力脫水裝置和兩套滾筒濾帶擠壓脫水裝置，所述的兩套污泥輸送管和污泥攪拌池相連接，所述泥餅出口處設有卸料裝置。所述的旋轉推進重力脫水裝置優選包括由電機控制的篩網轉筒、排水管和地面土建集水槽。所述的滾筒濾帶擠壓脫水裝置優選包括上濾帶、下濾帶和若干脫水滾筒，上濾帶和下濾帶兜包在脫水滾筒上。作為進一步的改進，所述的卸料裝置由刀架、刮刀板和拉緊彈簧組成。該裝置大大提高了污泥脫水率，從而使污泥的含水率降到最低并形成泥餅。另外該裝置可連續生產，處理量大，自動化程度高，適用于許多行業。

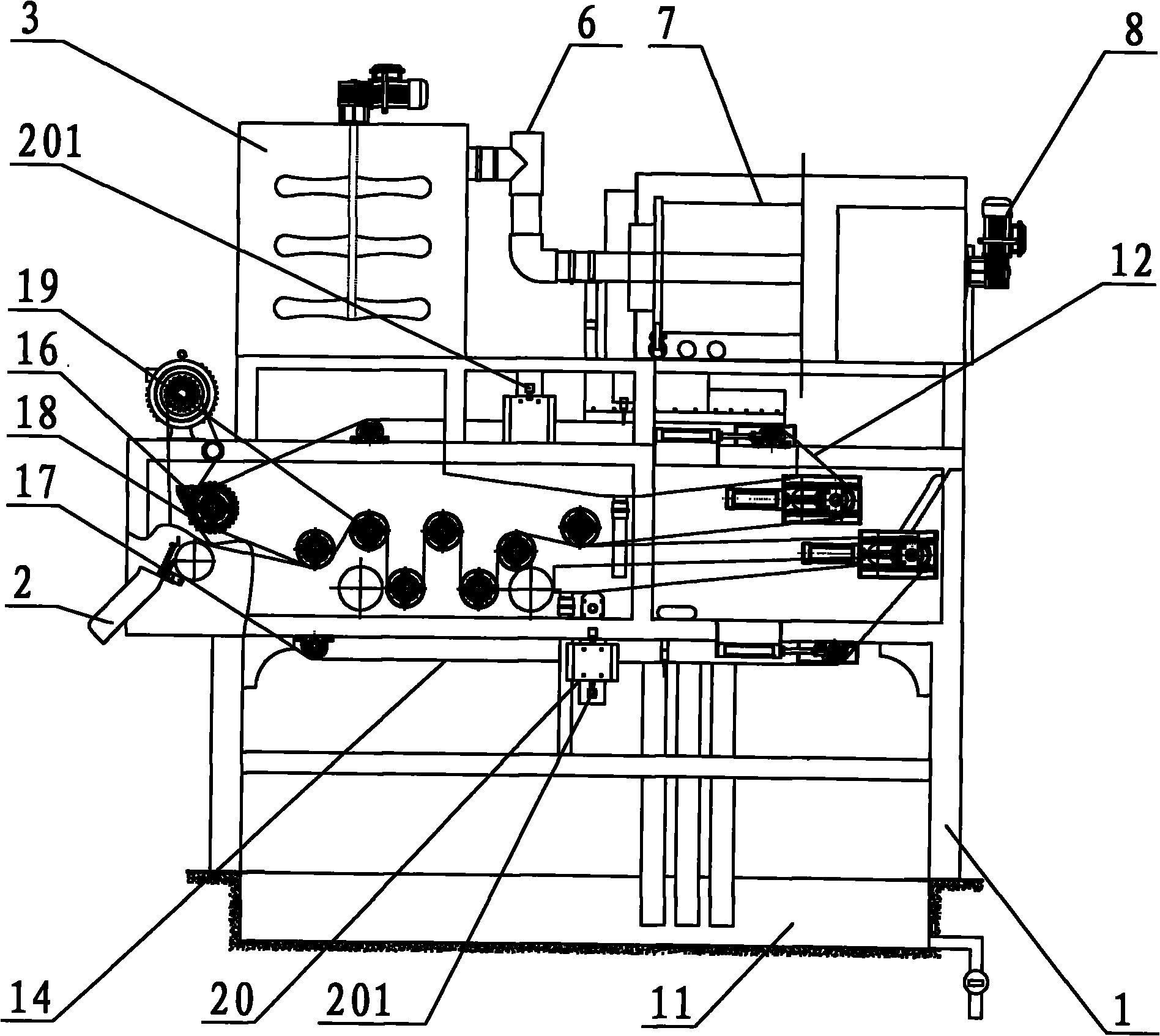

　　摘要附圖



　　權利要求書

　　1.一種帶式污泥壓濾脫水機，包括機架，所述機架上安裝有污泥攪拌池和泥餅出口，其特征在于：

　　所述機架上對稱設置有兩套污泥輸送管、兩套旋轉推進重力脫水裝置和兩套滾筒濾帶擠壓脫水裝置，所述的兩套污泥輸送管和污泥攪拌池相連接，所述泥餅出口處設有卸料裝置。

　　2.如權利要求1所述的帶式污泥壓濾脫水機，其特征是：所述的旋轉推進重力脫水裝置包括由電機控制的篩網轉筒、排水管和地面土建集水槽。

　　3.如權利要求1所述的帶式污泥壓濾脫水機，其特征是：所述的滾筒濾帶擠壓脫水裝置包括上濾帶、下濾帶和若干脫水滾筒，上濾帶和下濾帶兜包在脫水滾筒上。

　　4.如權利要求3所述的帶式污泥壓濾脫水機，其特征是：所述的卸料裝置由刀架、刮刀板和拉緊彈簧組成。

　　5.根據權利要求3所述的帶式污泥壓濾脫水機，其特征在于：所述上下濾帶上分別設有清潔裝置。

　　說明書

　　一種帶式污泥壓濾脫水機

　　技術領域

　　本實用新型涉及污泥壓濾脫水設備，尤其是指，一種帶式污泥壓濾脫水機，屬于環保裝置領域。

　　背景技術

　　污水處理和污泥處理處置是解決城市水污染問題同等重要又緊密關聯的兩個系統。污泥處理處置是污水處理得以最終實施的保障，在經濟發達國家，污泥處理處置是極其重要的環節，其投資約占污水處理廠總投資的50～70%。污泥處理方法大體有填海、填埋、焚燒和土地利用。其中填海由于出現了嚴重的污染問題，已經被國際海洋法所禁止，各國都基本上廢止。余下的幾種處置方式各有優劣。從技術難度比較，填埋的技術難度最低，其次是土地利用，難度最高的是焚燒。從投資成本來看，焚燒的投入成本最高，其次是填埋，土地利用成本最低。而從環境風險來比較，焚燒和填埋分別存在尾氣和地下水污染的風險，而土地利用的風險也需要控制。

　　與其他國家一樣，我國污泥的處理和處置已經成為迫在眉睫的課題，目前國內部分城市污水處理廠的污泥脫水大部分均采用單一的機械設備，鑒于設計、使用等諸多因素的考慮，目前的污泥脫水設備大部分均采用單一的處理設備，如單純的帶式壓濾機、離心機、真空機、板框機等單一綜合在一起，因此這類設備處理量小，能耗高，脫水率也大打折扣。因此，提高污泥脫水率，使污泥含水率降到最低并形成泥餅就十分必要。

　　發明內容

　　本實用新型所要解決的技術任務是提供一種帶式污泥壓濾脫水機，能夠大大提高污泥脫水率，從而使污泥的含水率降到最低并形成泥餅。

　　實現上述技術任務的技術方案是：一種帶式污泥壓濾脫水機，包括機架，所述機架上安裝有污泥攪拌池和泥餅出口，所述機架上對稱設置有兩套污泥輸送管、兩套旋轉推進重力脫水裝置和兩套滾筒濾帶擠壓脫水裝置，所述的兩套污泥輸送管和污泥攪拌池相連接，所述泥餅出口處設有卸料裝置。

　　所述的旋轉推進重力脫水裝置優選包括由電機控制的篩網轉筒、排水管和地面土建集水槽。

　　所述的滾筒濾帶擠壓脫水裝置優選包括上濾帶、下濾帶和若干脫水滾筒，上濾帶和下濾帶兜包在脫水滾筒上。

　　作為進一步的改進，所述的卸料裝置由刀架、刮刀板和拉緊彈簧組成。

　　作為優選方式，所述上下濾帶上分別設有清潔裝置。

　　本實用新型由于設置了兩套污泥輸送管、兩套旋轉推進重力脫水裝置和兩套滾筒濾帶擠壓脫水裝置，因此大大提高了污泥脫水率，從而使污泥的含水率降到最低并形成泥餅。另外由于本裝置可連續生產，處理量大，自動化程度高，是污泥壓濾脫水的理想設備，適用于許多行業。
