申請日2010.08.03

　　公開(公告)日2010.11.24

　　IPC分類號C02F9/14; C02F3/34; C02F3/32

　　摘要

　　一種能夠?qū)�點源污水處理并回用的污水治理工藝，不僅可以對無法納入市政管網的污水進行處理，而且處理后的出水可以作為再生水經生物塘收集后進行回用。它在點源污水的治理尤其是新農村建設配套污水處理設施及邊遠水庫、景區等無法納入市政污水管網地區的污水治理上具有很大的推廣價值。

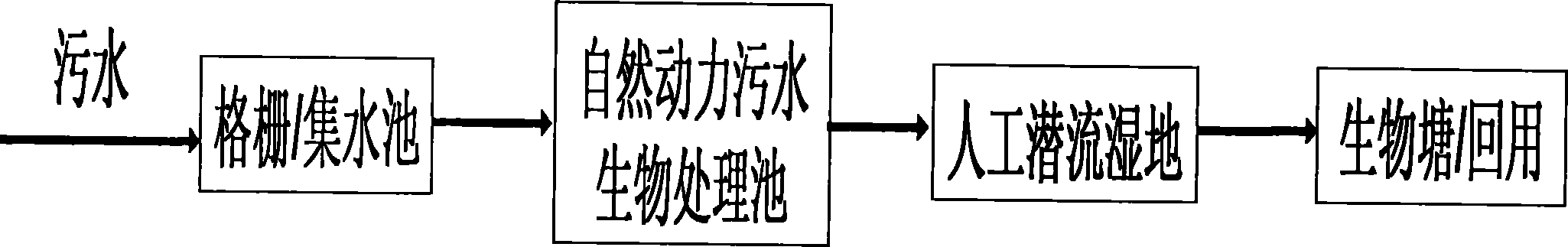

　　摘要附圖



　　權利要求書

　　1.一種點源污水治理并回用的工藝，其特征在于：包括由自然動力污水生物處理池、人工潛流濕地及生物塘組成生物生態相結合的復合污水處理系統，系統出水可直接回用。

　　2.根據權利要求1所述的點源生活污水治理工藝，其特征在于，所述的自然動力污水生物處理池包括進水管、高效填料以及密閉的玻璃缸罐體;

　　3.根據權利要求1所述的點源生活污水治理下藝，其特征在于，所述的人工潛流濕地包括基質、植物和布水系統;

　　4.根據權利要求1所述的點源生活污水治理工藝，其特征在于，所述的生物塘為廢棄的池塘經人工修整后設圍堤和防滲層的池塘。

　　說明書

　　自然動力點源污水生物生態治理并回用工藝

　　(一)技術領域：

　　本發明涉及點源污水的一種處理并回用的工藝，特別涉及要求達到較高排放標準的污染負荷不高、可生化度較高的生活污水的治理。

　　(二)背景技術：

　　由于管網鋪設及現實條件所限，很多農村、旅游景點的生活污水無法納入市政管網，這些污水對當?shù)氐沫h(huán)境及地下水的水質安全構成了巨大的威脅。目前點源污水的治理技術主要包括：活性污泥法、生物膜法、自然處理法、MBR及厭氧技術，這些方法的單獨使用存在以下不足：1、活性污泥法、生物膜法及MBR的投資成本及運營管理費用較高，需要專業的維護人員，針對水量較小的點源污水處理來講，性價比太低且管理不便;2、單獨使用自然處理法或厭氧處理的出水效果較差，不能達到直接回用的目的;3、由于點源污水存在著雨污混流、污染物濃度偏低等特點，常規生物處理技術啟動和穩定運行困難。

　　(三)發明內容：

　　本發明的目的是公開一種點源污水的生物生態處理并回用的工藝，以解決無法納入市政管網地區的點源污水治理問題，改善人居環境，同時，將處理后的再生水收集回用，節約水資源。

　　本發明的技術解決方案是：

　　一種點源污水的生物生態處理并回用的工藝，包括自然動力污水生物處理池、人工潛流濕地及生物塘組成生物生態相結合的復合污水處理系統，系統出水可作為再生水做灌溉或景觀用。

　　污水經管網收集后經格柵過濾掉大顆粒垃圾后與化糞池的上清液一起匯入集水池，集水池內污水在重力作用下經進水管進入自然動力污水生物處理池的主反應區進行處理，污水通過自然動力污水生物處理池的作用，可去除大部分有機污染物及懸浮物，削減污染負荷。經過厭氧強化處理后，污水同樣在重力作用下流入人工潛流濕地系統在濕地生態系統的作用下進一步凈化處理。經過人工潛流濕地處理后，出水可達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A排放標準，人工潛流濕地的出水在重力作用下進入生物塘，經生物塘收集的再生水可作為灌溉或景觀用途。

　　所述工藝中自然動力污水生物處理池包括格柵調節區，厭氧區，接觸氧化池及砂濾區。格柵開內設細格柵，格柵間距3～5mm。厭氧區及接觸氧化區內有軟性填料。砂濾區內有濾料，濾料由砂及礫石組成。

　　所述工藝中人工潛流濕地包括布水系統，基質填料床，排水系統，濕地植被等。布水系統為PVC穿孔管布水。填料床填料由礫石，粗砂，木屑及土壤組成。排水系統為設置在濕地填料床底部的PVC穿孔管收集后排水。濕地表面的植被，為黃楊、月季、美人蕉等。

　　所述工藝中生物塘由當?shù)氐膹U棄池塘或河道改建，改建措施主要包括：土地平整、設圍堤、防滲、水生植物種植。所種植的水生植物包括香蒲、蘆葦、燈心草等。

　　本發明的有益效果是：運用自然動力污水生物處理池和人工潛流濕地、生物塘生態措施相結合進行點源污水的治理不僅可以治理點源污水，使得污水達到較高的排放標準，同時，處理后的污水經生物塘收集以后可以作為灌溉用水，對于水資源短缺的地區可以在一定程度上緩解用水緊張的問題。由于該工藝不需要消耗任何的電力、藥劑等維護措施，因此，該工藝沒有任何運營成本，節約了人力物力。點源污水的治理及生物塘的建設對于改善周邊環境及調節小氣候起到一定的有益作用。
