申請日2014.09.02
公開(公告)日2015.02.04
IPC分類號C02F1/2
摘要
一種污水處理設備中活性焦的翻料和卸料裝置：兩個相鄰的隔墻上方設有分出料槽，各分出料槽的一端堵頭封死，另一端連接主出料槽;主出料槽坡降地沿電動操作臺行走方向安裝在水處理設備的一側，主出料槽的高端由堵頭封死，主出料槽的出料口連接脫水設備;各水處理單元的底部連接平行輸送管，平行輸送管的高端由堵頭封死，另一端與主出料槽連接;各水處理單元的中間設有垂直輸送管，垂直輸送管的頂部可拆卸地安裝有翻料帽或第三連接軟管;各水處理單元內設有第一空氣管和第二空氣管，該第一空氣管的一端連接垂直輸送管的底部，第二空氣管的一端伸入平行輸送管;儲氣罐與電動操作臺的控制箱連接。
權利要求書
1.一種污水處理設備中活性焦的翻料和卸料裝置，其特征是：
污水處理設備(20)中兩個相鄰的水處理單元(21)之間的隔墻上方設有分出料槽(10)，各分出料槽(10)的一端堵頭封死，分出料槽(10)的另一端連接主出料槽(11);主出料槽(11)坡降地沿電動操作臺(22)行走方向安裝在水處理設備(20)的一側，與水處理單元(21)呈90°，主出料槽(11)的高端由堵頭封死，主出料槽(11)的出料口連接脫水設備(12);
各水處理單元(21)的底部連接平行輸送管(26)，平行輸送管(26)坡降地安裝在水處理單元(21)的下方，平行輸送管(26)的高端由堵頭封死，另一端與主出料槽(11)連接;
各水處理單元的中間設有垂直輸送管(7)，垂直輸送管(7)的頂部可拆卸地安裝有翻料帽(8)或第三連接軟管(9);
各水處理單元內設有第一空氣管(6)和第二空氣管(25)，該第一空氣管(6)的一端連接垂直輸送管(7)的底部，第二空氣管(25)的一端伸入平行輸送管(26);
儲氣罐(1)與電動操作臺(22)的控制箱(4)連接;
脫水設備(12)的出料口通過斗式提升機(13)與料倉(14)連接，料倉(14)底部安裝有破拱滑架(15)，破拱滑架(15)下方設有螺旋輸送機(16)與裝料容器(17)連接。
2.根據權利要求1所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，主出料槽(11)和平行輸送管(26)的坡降均為1-3°。
3.根據權利要求1所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，平行輸送管(26)通過卸料閥(27)與主出料槽(11)連接。
4.根據權利要求1所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，儲氣罐(1)通過空氣主管(2)、第一連接軟管(3)與控制箱(4)連接。
5.根據權利要求1所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，電動操作臺(22)設有操作門(24)，并備有第二連接軟管(5)、 第三連接軟管(9)和翻料帽(8)。
6.根據權利要求1或5所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，翻料帽(8)上部為一半球面蓋(81)，下部為一個接頭(83)，半球面蓋(81)與接頭(83)之間焊接有多根支撐筋(82);半球面蓋(81)的直徑與接頭(83)直徑的比例≥4倍，半球面蓋(81)下沿與接頭(83)上沿之間的距離為半球面蓋(81)的直徑。
7.根據權利要求1所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，第一空氣管(6)和第二空氣管(25)固定在水處理單元(21)的側壁上。
8.根據權利要求1所述污水處理設備中活性焦的翻料和卸料裝置，其特征是，脫水設備(12)排出的污水流入集水池(18)中，集水池(18)通過水泵(19)連接至水處理設備(20)。
說明書
一種污水處理設備中活性焦翻料、卸料裝置
技術領域
本實用新型涉及一種污水處理設備中活性焦的翻料和卸料裝置。
背景技術
專利號ZL201310084992.6公開了一種組合式污水深度處理裝置，該 裝置在處理工業廢水、城市污水方面的效果好且成本低，處理過程不產生 污泥。但由于該裝置在運行過程中采用下部進水、上部出水的方式，因此 位于下部的活性焦首先過濾吸附污染物，運行一段時間后，下部活性焦過 濾吸附和截留了較多的污染物質，使下部的活性焦層阻力變大，導致組合 式污水深處理裝置出水流量降低。對此，通過提高供水壓力在一定的時間 內可以使水流量保持在設計指標，但供水壓力超過一定程度后，就會造成 料層穿孔、水流短路，影響到出水質量。
采用反沖洗的方式可以解決料層阻力問題，但是，對活性焦料層進行 反沖洗時，在水的剪切作用下，活性焦顆粒表面吸附的污染物又回到了水 中，不僅前期的過濾吸附作用抵消，還產生大量的反沖洗污水無法處理。 而且，在水的快速剪切作用下，造成活性焦破碎和流失，增加了活性焦的 損耗和水處理成本。
另一方面，當組合式污水深處理裝置運行一段時間后，需要將活性焦 下面卸出進行再生，在實際使用過程中，由于受安裝場地限制，增加了操 作人員的工作勞動強度。
因此，上述組合式污水深處理裝置在應用于大規模污水處理時，需要 降低活性焦更換的勞動強度，提高活性焦更換的效率，同時保證水處理量 穩定，使活性焦更換方便、快捷。
實用新型內容
本實用新型的目的是提供一種污水處理設備中活性焦的翻料和卸料 裝置。
為實現上述目的，本實用新型提供的污水處理設備中活性焦的翻料和 卸料裝置，其結構為：

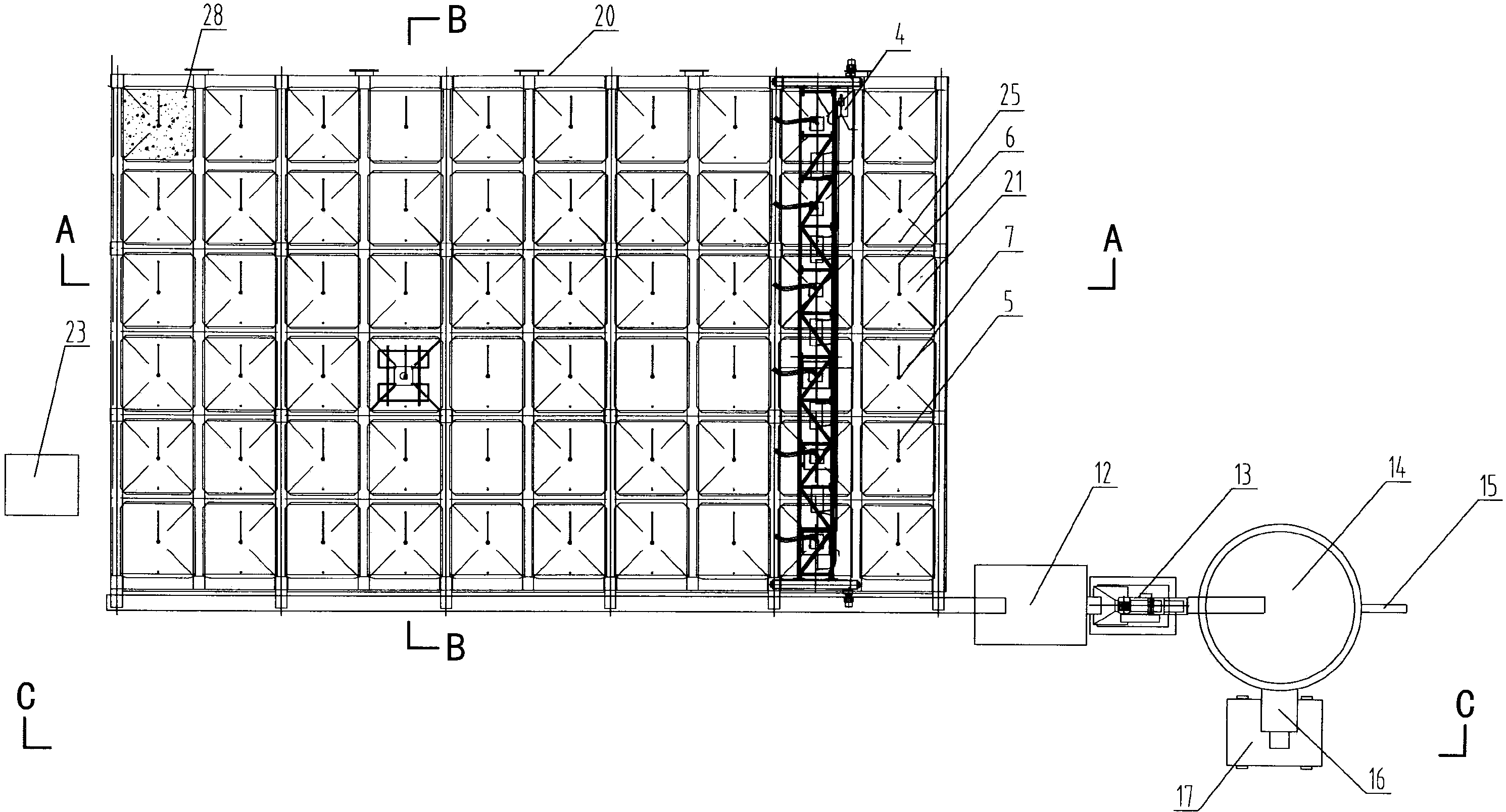

污水處理設備(20)中兩個相鄰的水處理單元(21)之間的隔墻上方 設有分出料槽(10)，各分出料槽(10)的一端堵頭封死，分出料槽(10) 的另一端連接主出料槽(11);主出料槽(11)坡降地沿電動操作臺(22) 行走方向安裝在水處理設備(20)的一側，與水處理單元(21)呈90°， 主出料槽(11)的高端由堵頭封死，主出料槽(11)的出料口連接脫水設 備(12);
各水處理單元(21)的底部連接平行輸送管(26)，平行輸送管(26) 坡降地安裝在水處理單元(21)的下方，平行輸送管(26)的高端由堵頭 封死，另一端與主出料槽(11)連接;
各水處理單元的中間設有垂直輸送管(7)，垂直輸送管(7)的頂部 可拆卸地安裝有翻料帽(8)或第三連接軟管(9);
各水處理單元內設有第一空氣管(6)和第二空氣管(25)，該第一空 氣管(6)的一端連接垂直輸送管(7)的底部，第二空氣管(25)的一端 伸入平行輸送管(26);
儲氣罐(1)與電動操作臺(22)的控制箱(4)連接;
脫水設備(12)的出料口通過斗式提升機(13)與料倉(14)連接， 料倉(14)底部安裝有破拱滑架(15)，破拱滑架(15)下方設有螺旋輸 送機(16)與裝料容器(17)連接。
其中，主出料槽(11)和平行輸送管(26)的坡降均為1-3°。
其中，平行輸送管(26)通過卸料閥(27)與主出料槽11連接。
其中，儲氣罐(1)通過空氣主管(2)、第一連接軟管(3)與控制箱 (4)連接。
其中，電動操作臺(22)設有操作門(24)，并備有第二連接軟管(5)、 第三連接軟管(9)和翻料帽(8)。
其中，翻料帽(8)上部為一半球面蓋(81)，下部為一個接頭(83)， 半球面蓋(81)與接頭(83)之間焊接有多根支撐筋(82);半球面蓋(81) 的直徑與接頭(83)直徑的比例≥4倍，半球面蓋(81)下沿與接頭(83) 上沿之間的距離為半球面蓋(81)的直徑。
其中，第一空氣管(6)和第二空氣管(25)固定在水處理單元(21) 的側壁上。
其中，脫水設備(12)排出的污水流入集水池(18)中，集水池(18) 通過水泵(19)連接至水處理設備(20)。
本實用新型的效果是：當應用于大規模污水處理時，可以降低活性焦 更換的勞動強度，提高活性焦更換的效率，同時保證水處理量穩定，使活 性焦更換方便、快捷。
