申請日2014.04.23

　　公開(公告)日2014.07.23

　　IPC分類號C02F1/38; C02F1/34

　　摘要

　　一種機制砂廢水零加藥處理旋流過濾機，屬于廢水處理設備技術領域。其特征在于：它包括圓柱形的桶體，桶體中置一倒錐形過濾網，倒錐形過濾網上端頭部壁上切線方向設有廢水進水口和清水進水口;桶體底部設有排水口;倒錐形過濾網底部設有排砂口。本發明因為倒錐形過濾網的口徑自上而下由大變小，從而能使沿切線方向輸入的帶水的粗砂或細砂在倒錐形過濾網中成螺旋形軌跡下滑，因此能使水在離心力的作用下迅速從過濾網壁上甩向桶體中;又因為桶體或倒錐形過濾網上裝有振動裝置，能加快水的過濾和砂沿倒錐形過濾網下滑，因此水的過濾徹低而且效率高;而清水的輸入是對砂的又一次清洗，能進一步降低砂的含泥率，提高砂的品質。

　　權利要求書

　　1.一種機制砂廢水零加藥處理旋流過濾機，其特征在于：它包括圓柱形的桶體，桶體中置一倒錐形過濾網，倒錐形過濾網上端頭部壁上切線方向設有廢水進水口和清水進水口;桶體底部設有排水口;倒錐形過濾網底部設有排砂口。

　　2.根據權利要求1所述的機制砂廢水零加藥處理旋流過濾機，特征在于在所述的桶體或倒錐形過濾網上裝有加快過濾和加快砂沿倒錐形過濾網下滑的振動裝置。

　　說明書

　　機制砂廢水零加藥處理旋流過濾機

　　技術領域

　　本發明屬于廢水處理設備技術領域，具體涉及一種機制砂廢水零加藥處理旋流過濾機。

　　背景技術

　　近年來，國內基礎建設迅猛發展使得建筑用砂量急劇增長，早期的河道采砂已不能滿足現有發展建設所需用砂量，為保證河道安全，全國各地已經發出了禁采令，規定采砂時間及采砂量。建筑用砂的增加與河道采砂量的供需不平衡，更促使機制砂行業發展。機制砂也叫人工砂，即把山石、河道卵石等通過碎石、分級、清洗等過程后加工成含泥量低，不同粒徑規格的建筑用砂。而在加工過程中由于清洗工序中需要大量清洗水，通過砂石清洗降低砂石中的破碎的粉末及自帶的細泥等。其含泥砂廢水如不經有效處理排入河道會導致河道局部淤積、河床抬高影響過流效率，并且大量泥砂會嚴重破壞河流的生態環境及河流水域的水文景觀。

　　現有技術處理制砂廢水有二種，一種是自然沉降的辦法，另一種是加藥沉降工藝，前者存在的弊病是沉降效率低下，形不成工業化生產，而后者加藥沉降工藝的藥劑費用高，以及沉淀物分級不清回收利用率低，并存在沉降藥劑二次污染問題無法解決。而現有技術中尚無不加藥處理機制砂廢水的技術和設備。

　　發明內容

　　本發明的目的是為了填補現有技術的空白，提供一種機制砂廢水零加藥處理旋流過濾機，它能將從“機制砂廢水零加藥處理平流式多斗分級沉淀池床”沉淀斗中沉淀區分出的帶水的粗砂、細砂分別進行過濾，為機制砂廢水零加藥處理方法的實施完成了最后的一步。

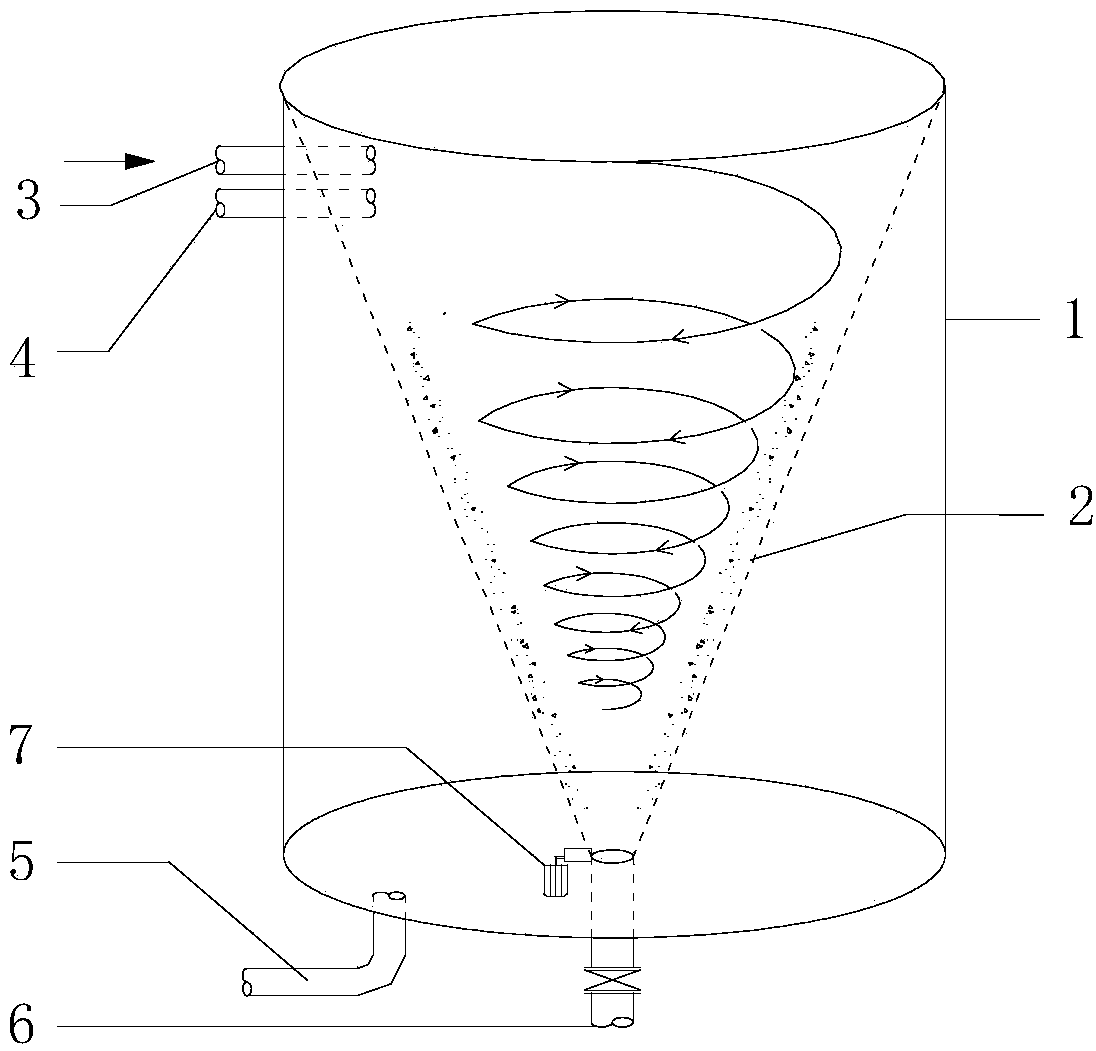

　　上述的發明目的是通過以下技術方案實現的，一種機制砂廢水零加藥處理旋流過濾機，其要點在于：它包括圓柱形的桶體，桶體中置一倒錐形過濾網，倒錐形過濾網上端頭部壁上切線方向設有廢水進水口和清水進水口;桶體底部設有排水口;倒錐形過濾網底部設有排砂口。

　　作為優選，在所述的桶體或倒錐形過濾網上裝有加快過濾和加快砂沿倒錐形過濾網下滑的振動裝置。

　　本發明的有益效果：因為倒錐形過濾網的口徑自上而下由大變小，從而能使沿切線方向輸入的帶水的粗砂或細砂在倒錐形過濾網中成螺旋形軌跡下滑，因此能使水在離心力的作用下迅速從過濾網壁上甩向桶體中;又因為桶體或倒錐形過濾網上裝有振動裝置，能加快水的過濾和砂沿倒錐形過濾網下滑，因此水的過濾徹低而且效率高;而清水的輸入是對砂的又一次清洗，能進一步降低砂的含泥率，提高砂的品質;而桶體中所積的過濾水能輸回“機制砂廢水零加藥處理平流式多斗分級沉淀池床”進行循環利用;還有，本發明無需驅動裝置，所以能耗省。
