申請日2013.12.16

　　公開(公告)日2014.04.09

　　IPC分類號F28D1/04; F28F9/26; F28F27/00; F28F19/01; F28F13/00

　　摘要

　　本發明公開了一種家庭浴室廢水余熱回收換熱器，包括集水過濾器、若干層銅板、泄水口、溫控閥、角形銅條、若干水平換熱管、U型管、膠管、余熱回收換熱器箱體，余熱回收換熱器箱體的頂部設置集水過濾器，所有銅板均橫向平行安裝在箱體內，若干水平換熱管通過角形銅條固定在銅板上部，水平換熱管與角形銅條之間的縫隙填充導熱油，并在角形銅條的兩端對導熱油進行密封，制冷劑走水平換熱管內，所有銅板上均開有泄水口，相鄰兩層銅板的泄水口分別設在相對的兩側，泄水口下方安裝有溫控閥。本發明既不影響換熱器的換熱效率，又可以方便清洗換熱器內部的換熱部件，在浴室廢水熱泵中應用具有顯著的效果。

　　權利要求書

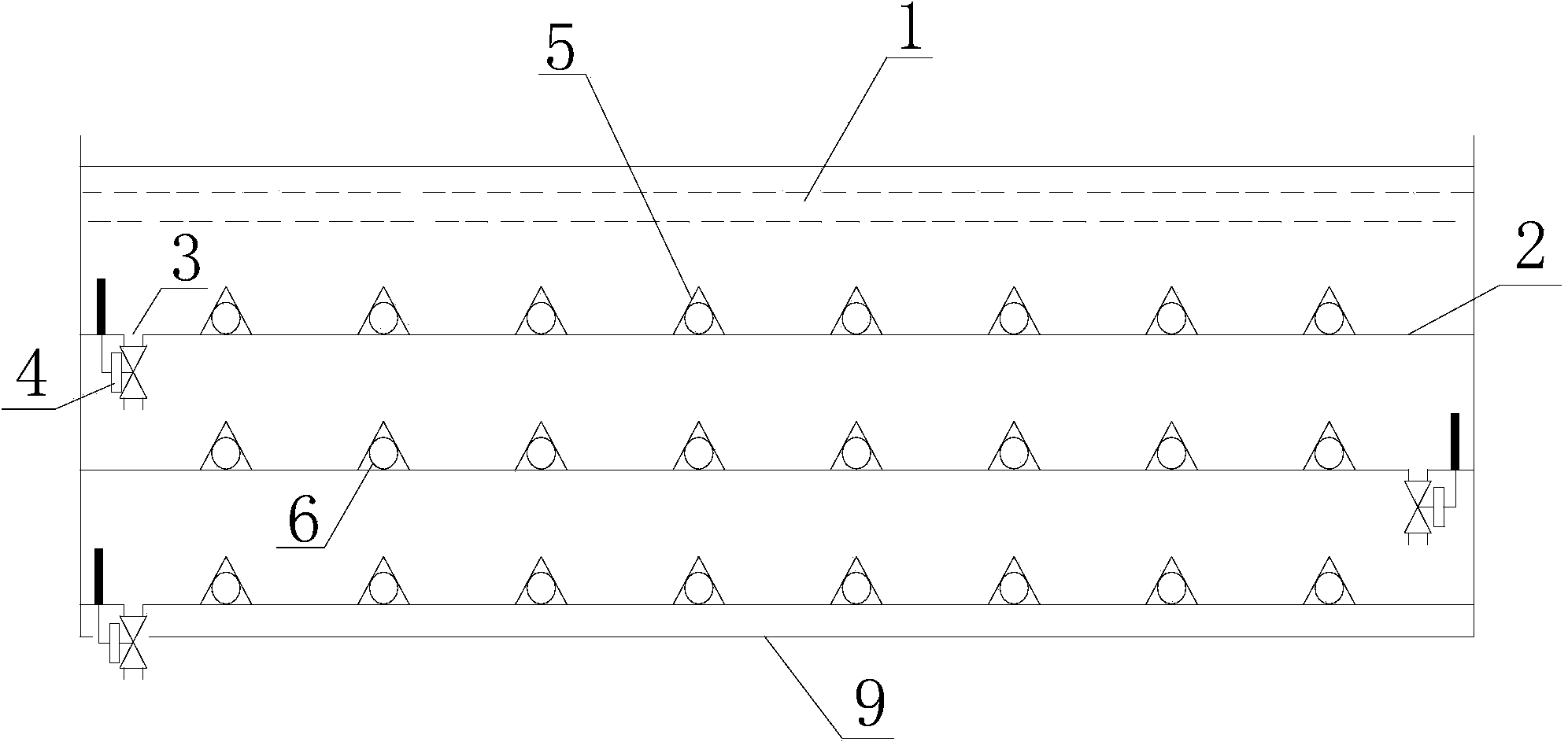

　　1.家庭浴室廢水余熱回收換熱器，其特征在于：包括集水過濾器(1)、若干層 銅板(2)、泄水口(3)、溫控閥(4)、角形銅條(5)、若干水平換熱管(6)、 U型管(7)、膠管(8)、余熱回收換熱器箱體(9)，所述余熱回收換熱器箱 體(9)的頂部設置集水過濾器(1)，所有銅板(2)均橫向平行安裝在箱體 (9)內，若干水平換熱管(6)通過角形銅條(5)固定在銅板(2)上部， 水平換熱管(6)與角形銅條(5)之間的縫隙填充導熱油，并在角形銅條(5) 的兩端對導熱油進行密封，制冷劑走水平換熱管(6)內，浴室廢水流過銅板 (2)，銅板(2)上的水平換熱管(6)兩端通過U型管(7)連接在一起，所 有銅板(2)上的水平換熱管(6)通過膠管(8)上下連接在一起，所有銅板 (2)上均開有泄水口(3)，相鄰兩層銅板(2)的泄水口(3)分別設在相對 的兩側，泄水口(3)下方安裝有溫控閥(4)。

　　2.如權利要求1所述的家庭浴室廢水余熱回收換熱器，其特征在于：銅板(2) 與角形銅條(5)通過焊接方式連接在一起，把水平換熱管(6)固定在銅板 (2)上部。

　　3.如權利要求1所述的家庭浴室廢水余熱回收換熱器，其特征在于：角形銅條 (5)的長度小于水平換熱管(6)的長度，角形銅條(5)與箱體(9)間留 有過道。

　　4.如權利要求1所述的家庭浴室廢水余熱回收換熱器，其特征在于：角形銅條 (5)加工成橫截面為等腰三角形狀的角形銅條。

　　5.如權利要求1所述的家庭浴室廢水余熱回收換熱器，其特征在于：所述銅板 (2)為三層，三層銅板(2)分上、中、下平行分布。

　　6.如權利要求5所述的家庭浴室廢水余熱回收換熱器，其特征在于：泄水口(3) 下部安裝有溫控閥(4)，溫控閥(4)的溫度傳感器置于上部銅板(2)的空 間內，上層的銅板(2)內的溫控閥(4)開啟溫度設為22℃，中層的銅板(2) 內的溫控閥(4)開啟溫度設為14℃，下層的銅板(2)內的溫控閥(4)開 啟溫度設為6℃。

　　7.如權利要求5或6所述的家庭浴室廢水余熱回收換熱器，其特征在于：上層 的銅板(2)上的所有水平換熱管(6)之間采用U型管(7)依次水平連接形 成上層貫通換熱管;中層的銅板(2)上的所有水平換熱管(6)之間采用U 型管(7)依次水平連接形成中層貫通換熱管;下層的銅板(2)上的所有水 平換熱管(6)之間采用U型管(7)依次水平連接形成下層貫通換熱管;所 述上層貫通換熱管的末端與中層貫通換熱管的首端采用膠管(8)連接，中層 貫通換熱管的末端與下層貫通換熱管的首端采用膠管(8)連接。

　　說明書

　　家庭浴室廢水余熱回收換熱器

　　【技術領域】

　　本發明涉及一種家庭浴室廢水余熱回收換熱器。

　　【背景技術】

　　目前，我國的供熱方式主要有燃煤、燃油、燃氣、電加熱、太陽能等幾種 常規加熱方式。隨著經濟的發展，資源短缺越來越成為制約社會發展的主要障 礙;伴隨科技進步，對環保節能產品的開發與應用不斷地追求，采用節能環保 的供熱水產品是當前的主流。

　　人體洗浴后的廢水水溫約為30-32℃，對此廢水進行熱回收是一種很好的節 能方式。目前的產品有浴室廢水熱泵技術，該技術利用能源品位較高的淋浴廢 水作為熱泵的熱源，通過熱回收換熱器吸收廢熱后，在熱泵中對自來水進行加 熱，使其達到人體淋浴要求的溫度。

　　考慮到廢水順流而下通過換熱器，熱回收換熱器要在淋浴房底面放置。但 由于廢水中的頭發、灰垢等物質會影響換熱效率。因此，急需要找到一種新的 換熱器來代替現有的熱回收換熱器。

　　【發明內容】

　　本發明的目的就是解決現有技術中的問題，提出一種家庭浴室廢水余熱回 收換熱器，既不影響換熱器的換熱效率，又可以方便清洗換熱器內部的換熱部 件，在浴室廢水熱泵中應用具有顯著的效果。

　　為實現上述目的，本發明提出的家庭浴室廢水余熱回收換熱器，包括集水 過濾器、若干層銅板、泄水口、溫控閥、角形銅條、若干水平換熱管、U型管、 膠管、余熱回收換熱器箱體，所述余熱回收換熱器箱體的頂部設置集水過濾器， 所有銅板均橫向平行安裝在箱體內，若干水平換熱管通過角形銅條固定在銅板 上部，水平換熱管與角形銅條之間的縫隙填充導熱油，并在角形銅條的兩端對 導熱油進行密封，制冷劑走水平換熱管內，浴室廢水流過銅板，銅板上的水平 換熱管兩端通過U型管連接在一起，所有銅板上的水平換熱管通過膠管上下連 接在一起，所有銅板上均開有泄水口，相鄰兩層銅板的泄水口分別設在相對的 兩側，泄水口下方安裝有溫控閥。

　　進一步地，銅板與角形銅條通過焊接方式連接在一起，把水平換熱管固定 在銅板上部，這樣保證了換熱管外的角形銅條與浴室廢水的接觸面積盡可能的 大，使銅板及角形銅條能夠有效傳熱，提高了換熱效率。

　　進一步地，角形銅條的長度小于水平換熱管的長度，角形銅條與箱體間留 有過道，防止積水。

　　進一步地，角形銅條加工成橫截面為等腰三角形狀的角形銅條，使接觸暴 露面增大，這樣更容易清洗，沒有污垢死角。

　　進一步地，所述銅板為三層，三層銅板分上、中、下平行分布，考慮的家 庭浴室廢水余熱回收換熱器安裝所造成的浴室地面上升問題，箱體內銅板設置 三層，在達到傳熱效果的同時，盡可能減小對房間空間的使用。

　　進一步地，泄水口下部安裝有溫控閥，溫控閥的溫度傳感器置于上部銅板 的空間內，上層的銅板內的溫控閥開啟溫度設為22℃，中層的銅板內的溫控閥 開啟溫度設為14℃，下層的銅板內的溫控閥開啟溫度設為6℃，溫控閥的溫度 傳感器置于上部銅板空間內，廢水在各層充分換熱后，達到相應的排放溫度后， 溫控閥開啟放水。

　　進一步地，上層的銅板上的所有水平換熱管之間采用U型管依次水平連接 形成上層貫通換熱管;中層的銅板上的所有水平換熱管之間采用U型管依次水 平連接形成中層貫通換熱管;下層的銅板上的所有水平換熱管之間采用U型管 依次水平連接形成下層貫通換熱管;所述上層貫通換熱管的末端與中層貫通換 熱管的首端采用膠管連接，中層貫通換熱管的末端與下層貫通換熱管的首端采 用膠管連接，以便于各層銅板的拆卸清洗。

　　本發明的有益效果：在銅板上通過角形銅條對換熱管進行包裹，角形銅條 設成三角形，在各層換熱管之間又通過膠管連接，這樣便于把銅板進行拆卸清 洗，清洗時直接用刷子刷洗銅板跟條形銅條即可，方便快捷;同時，角形銅條 與換熱管的縫隙中充有導熱油，在不影響換熱管傳熱的情況下，銅板與角形銅 條又會增大換熱管的換熱面積，強化了傳熱效果。本發明的家庭浴室廢水余熱 回收換熱器不僅清洗方便，還能有效提高換熱器的傳熱性能。角形銅條與換熱 管之間縫隙密封的導熱油可降低角形銅條與換熱管之間因縫隙存在所造成的傳 熱效率損失。每層銅板上的泄水口布置在相對兩側，便于水的流動，能夠實現 自我清洗的目的。
