申請日2013.12.17

　　公開(公告)日2014.07.02

　　IPC分類號C02F103/30; C02F1/66

　　摘要

　　本實用新型涉及一種強酸性化工廢水處理器，屬于印染廢水處理裝置技術領域。包括沉淀池、四個格斗拼成的中和部件、進水管、出水管和出水槽，四個格斗之間相互不連通，沉淀池、格斗和出水槽順次安裝，進水管位于四個格斗相交的位置，出水槽與格斗相通，出水管位于出水槽的側壁處。本實用新型通過相互不連通的格斗進行不同酸值化工廢水的處理，當廢水的品質均一并達到相關指標后，匯總到出水槽中，經出水槽上的出水管排出，本實用新型避免了不同酸值廢水一起處理所造成的處理難度大、效率低的缺陷，將不同酸值的廢水進行分別處理，可最大程度的節約處理劑和中和劑的使用量。

　　權利要求書

　　1.強酸性化工廢水處理器，其特征在于：包括沉淀池、四個格斗拼成的中和部件、進水管、出水管和出水槽，四個格斗之間相互不連通，沉淀池、格斗和出水槽順次安裝，進水管位于四個格斗相交的位置，出水槽與格斗相通，出水管位于出水槽的側壁處。

　　2.如權利要求1所述的強酸性化工廢水處理器，其特征在于：所述的格斗朝向沉淀池的一面上設置有穿孔管，空氣流入時，起到攪拌均勻的作用。

　　3.如權利要求2所述的強酸性化工廢水處理器，其特征在于：所述的穿孔管設置有兩個，分別位于進水管的上方和下方。

　　4.如權利要求1所述的強酸性化工廢水處理器，其特征在于：所述的沉淀池與格斗之間安裝有具有過濾功能的隔板。

　　5.如權利要求4所述的強酸性化工廢水處理器，其特征在于：所述的隔板上均勻設置有若干個濾孔。

　　6.如權利要求1所述的強酸性化工廢水處理器，其特征在于：所述的沉淀池上設置有三角固定塊，起到固定沉淀池的作用。

　　7.如權利要求6所述的強酸性化工廢水處理器，其特征在于：所述的三角固定塊有兩個，對稱設置于沉淀池的兩邊。

　　8.如權利要求7所述的強酸性化工廢水處理器，其特征在于：所述的格斗拼成的中和部件為正方體，其邊長L1為4000mm;兩個三角固定塊之間的距離L2為3000mm，寬度H1為1500mm;出水槽為正方體，其邊長L3為4600mm。

　　說明書

　　強酸性化工廢水處理器

　　技術領域

　　本實用新型涉及一種強酸性化工廢水處理器，屬于印染廢水處理裝置技術領域。

　　背景技術

　　通常情況下，化工企業在進行產品合成生產時，受硫酸或鹽酸使用量較多的影響，產生的化工廢水酸性極強，pH大多在3以下，接近1或者低于1也很常見。此類強酸性化工廢水酸性強、pH值低、色度高、可生化性差，會對污水處理系統造成巨大沖擊，導致污水處理廠出水水質難以達標，且明顯增加污水處理成本;若單獨進行處理，處理過程中需用到硫酸亞鐵作為預處理工藝的藥劑，處理難度很大且成本很高(單是加堿進行中和處理，處理成本就很高)。

　　實用新型內容

　　為了克服現有技術中存在的酸性廢水的酸值強、色度高、難處理等缺陷，本實用新型提供一種可用于強酸化工廢水的還原中和處理的強酸性化工廢水處理器，采用本實用新型可將沉淀池及污泥回流系統均設置在酸化池內，可有效的減少占地面積及投資，減少了水位差，使泥水分離后的污泥回流成本也相應降低。

　　為實現上述目的，本實用新型采取的技術方案如下：

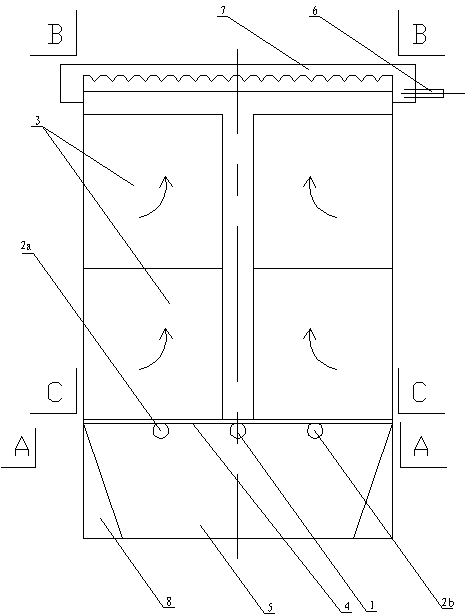

　　強酸性化工廢水處理器，包括沉淀池、四個格斗拼成的中和部件、進水管、出水管和出水槽，四個格斗之間相互不連通，沉淀池、格斗和出水槽順次安裝，進水管位于四個格斗相交的位置，出水槽與格斗相通，出水管位于出水槽的側壁處。

　　進一步的，作為優選：

　　所述的沉淀池與格斗之間安裝有具有過濾功能的隔板。作為優選，所述的隔板上均勻設置有若干個濾孔。

　　所述的沉淀池上設置有三角固定塊，用于穩固沉淀池結構。作為優選，所述的三角固定塊有兩個，對稱設置于沉淀池的兩邊。

　　所述的格斗朝向沉淀池的一面上設置有穿孔管，使空氣流入時攪拌均勻。作為優選，所述的穿孔管設置有兩個，分別位于進水管的上方和下方。

　　所述的格斗拼成的中和部件為正方體，其邊長L1為4000mm;兩個三角固定塊之間的距離L2為3000mm，寬度H1為1500mm;出水槽為正方體，其邊長L3為4600mm。

　　將本實用新型應用于強酸性化工廢水的預處理，將強酸性化工廢水通過進水管引入到裝有廢鐵片、鐵絲、鐵刨花及廢棄鐵粉沫等中和劑的中和部件中，強酸性化工廢水與中和劑進行接觸反應，反應時間控制在2至3小時，廢水中會生成50至200mg/l亞鐵離子，將反應后的廢水，匯集到出水槽中，經出水槽上設置的出水管排入后續的廢水處理裝置中。

　　本實用新型中，通過相互不連通的格斗進行不同酸值化工廢水的處理，當廢水的品質均一并達到相關指標后，匯總到出水槽中，經出水槽上的出水管排出，本實用新型避免了不同酸值廢水一起處理所造成的處理難度大、效率低的缺陷，將不同酸值的廢水進行分別處理，可最大程度的節約處理劑和中和劑的使用量;同時，在進水管的上方和下方分別設置有穿孔管布?xì)�，空氣流入時起到攪拌均勻的作用，沉淀池兩端設置的三角固定塊，用于固定沉淀池結構。
