申請日2013.12.17

　　公開(公告)日2014.07.02

　　IPC分類號B01D24/24; B01D24/48; B01D24/46

　　摘要

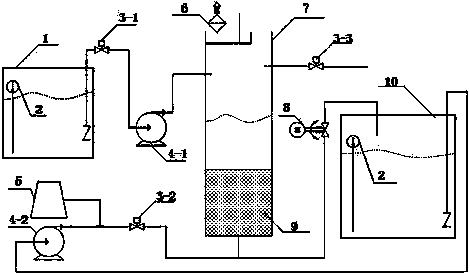

　　一種水處理砂濾柱的全自動PID水位控制裝置，它包括原水井、進水閥門、反沖洗閥門、進水泵、反沖洗泵、空氣壓縮機、砂濾柱、電動調節閥門、過濾砂石、清水池，所述原水井通過進水閥門與進水泵連接，進水泵再與砂濾柱連接，砂濾柱內部設置有過濾砂石，砂濾柱底部還通過反沖洗閥門與空氣壓縮機、反沖洗泵連接，通過電動調節閥門與清水池連接，反沖洗泵也與清水池連接。本實用新型響應速度快、自動化程度高。

　　權利要求書

　　1. 一種水處理砂濾柱的全自動PID水位控制裝置，其特征在于，它包括原水井、進水閥門、反沖洗閥門、進水泵、反沖洗泵、空氣壓縮機、砂濾柱、電動調節閥門、過濾砂石、清水池，所述原水井通過進水閥門與進水泵連接，進水泵再與砂濾柱連接，砂濾柱內部設置有過濾砂石，砂濾柱底部還通過反沖洗閥門與空氣壓縮機、反沖洗泵連接，通過電動調節閥門與清水池連接，反沖洗泵也與清水池連接。

　　2.根據權利要求1所述的裝置，其特征在于，還包括高低液位計，所述原水井、清水池中均設置有高低液位計。

　　3.根據權利要求1或2所述的裝置，其特征在于，所述砂濾柱側邊還連接有排污閥門。

　　4.根據權利要求3所述的裝置，其特征在于，所述砂濾柱上設置有超聲水位測量?jī)x。

　　說明書

　　一種水處理砂濾柱的全自動PID水位控制裝置

　　技術領域

　　本實用新型涉及一種電氣控制裝置，尤其是一種水處理砂濾柱的全自動PID水位控制裝置。

　　背景技術

　　砂濾柱在目前的水處理過程中屬于必不可少的設備，在水處理的過程中，若砂濾柱中的水位較低時，會對處理的水質有影響，若砂濾柱中水位過高時，砂濾柱阻塞，若不進行反沖洗會出現事故，這需要對砂濾柱的水位進行精準的測量和控制，而砂濾柱的水位控制系統是一個具有較大的擾動和非線性特征的滯后系統，因此不能求出準確的數學模型，很難找到合適的控制參數，從而控制效果往往難以滿足現場實時調控的要求，具體表現為水位很容易超調，系統經常報警，需要人員手動操作，造成系統的不穩定甚至失控。

　　發明內容

　　本實用新型的技術問題是要提供一種響應速度快、自動化程度高的全自動PID 水位控制裝置。

　　為了解決以上的技術問題，本實用新型提供一種砂濾柱的全自動PID水位控制裝置，它包括原水井、進水閥門、反沖洗閥門、進水泵、反沖洗泵、空氣壓縮機、砂濾柱、電動調節閥門、過濾砂石、清水池，所述原水井通過進水閥門與進水泵連接，進水泵再與砂濾柱連接，砂濾柱內部設置有過濾砂石，砂濾柱底部還通過反沖洗閥門與空氣壓縮機、反沖洗泵連接，通過電動調節閥門與清水池連接，反沖洗泵也與清水池連接。

　　本實用新型正常工作時，超聲水位測量?jī)x實時監測砂濾柱中的水位變化，當水位高度低于正常工作水位a時，西門子PLC 根據監測的水位高度，控制電動調節閥門關閉，當水位高度高于正常工作水位a并且低于反沖洗水位b時，西門子PLC 根據監測的水位高度進行PID調節控制，控制電動調節閥門打開的百分比，當水位高度高于設定的反沖洗水位b時，說明砂濾柱阻塞嚴重，進行反沖洗。
