申請日2013.12.17

　　公開(公告)日2014.04.02

　　IPC分類號C02F1/48

　　摘要

　　本發明公開了一種格柵式污水處理設備，包括箱體，平面極板，齒面極板，主控制箱，水泵,其特征在于所述的平面極板有多塊，所述的箱體底部設置有用于串聯平面極板的串聯極板，所述的平面極板與串聯極板呈90°垂直固定，所述的箱體內部設置有隔板，所述的隔板設置有齒面極板，其優點在于污水經過迂回的極板通道得到層層處理，使污水中的藻類細菌無處可逃，徹底實現一次性有效的殺藻滅菌除臭的效果，且齒面極板和平面極板之間不存在被污泥累積連通形成短路而導致連通正負極板的弊端，正負極板間的等距設置能保持各個電極放射點恒定的處理效果。

　　權利要求書

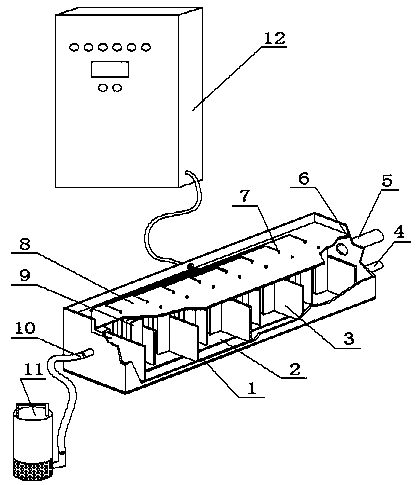

　　1.一種格柵式污水處理設備，包括箱體，平面極板，齒面極板，主控制箱，水泵,其特征在于所述的平面極板有多塊，所述的箱體底部設置有用于串聯平面極板的串聯極板，所述的平面極板與串聯極板呈90°垂直固定，所述的箱體內部設置有隔板，所述的隔板設置有齒面極板。

　　2.如權利要求1中所述的一種格柵式污水處理設備其特征在于所述的平面極板每隔一塊一端與箱體一立面固定，剩下部分的另一端與箱體的另一立面固定，使其形成一條迂回通道。

　　3.如權利要求1中所述的一種格柵式污水處理設備其特征在于所述的齒面極板均勻懸掛在平面極板之間，齒面極板距各個平面極板及串聯極板間的距離相等。

　　4.如權利要求1中所述的一種格柵式污水處理設備其特征在于所述的齒面極通過螺絲與隔板固定，所述的螺絲同時用于連接電源。

　　5.如權利要求1中所述的一種格柵式污水處理設備其特征在于所述的串聯極板與箱體之間通過螺絲固定，所述的螺絲同時用于連接電源。

　　6.如權利要求1中所述的一種格柵式污水處理設備其特征在于所述的隔板四周設置有凹槽，所述的凹槽內設置有彈性條。

　　7.如權利要求1中所述的一種格柵式污水處理設備其特征在于所述箱體一端設置進水口，另一端設置有出水口，出水口上方設置有溢水口。

　　說明書

　　一種格柵式污水處理設備

　　技術領域

　　本發明涉及一種污水處理設備，尤其是涉及一種格柵式污水處理設備。

　　背景技術

　　利用掃頻電磁場發生器產生的直流電場和掃頻脈沖電磁場處理污水，使污水中的細小顆粒凝聚成大顆粒，從而使污水中的藻類或細菌死亡，并產生大量活性物質來平衡中和水質，采用定期自動換極、電極自動更新技術，可以有效除垢及時清理電極上的附著物的作用，使電極及時更新，保證設備長期高效的運行，如中國專利ZL200810171138.2公開了這樣的水處理設備，該設備采用平板齒狀電極結構及圓柱齒狀結構電極結構，該結構存在一次性過水處理不徹底，平板齒狀電極結構的平面極板與齒面極板設置在同一平面上，累積的污泥容易使平面極板和齒面極板間形成短路，造成電流就近原則跑失;同樣圓柱齒狀電極結構上的輻條狀絕緣撐處容易積污，累積污泥雜質連通正負極板直接通電導通，造成電流就近原則跑失，搶走正負極板間的電磁場，從而使該設備無法正常有效的處理污水，大大降低效率。

　　發明內容

　　本發明所要解決的技術問題是針對上述現有結構的設計缺陷而改進的一種格柵式污水處理設備。

　　本發明的技術方案如下：一種格柵式污水處理設備，包括箱體，平面極板，齒面極板，主控制箱，水泵，其特征在于所述的平面極板有多塊，所述的箱體底部設置有用于串聯平面極板的串聯極板，所述的平面極板與串聯極板呈90°垂直固定，所述的箱體內部設置有隔板，所述的隔板設置有齒面極板;所述的平面極板每隔一塊一端與箱體一立面固定，剩下部分的另一端與箱體的另一立面固定，使其形成一條迂回通道;所述的齒面極板均勻懸掛在平面極板之間，齒面極板距各個平面極板及串聯極板間的距離相等;所述的一種格柵式污水處理設備其特征在于所述的齒面極通過螺絲與隔板固定，所述的螺絲同時用于連接電源;所述的一種格柵式污水處理設備其特征在于所述的串聯極板與箱體之間通過螺絲固定，所述的螺絲同時用于連接電源;所述的一種格柵式污水處理設備其特征在于所述的隔板四周設置有凹槽，所述的凹槽內設置有彈性條;所述箱體一端設置進水口，另一端設置有出水口，出水口上方設置有溢水口。

　　與現在技術相比，本發明的優點在于所述的箱體底部設置有用于串聯平面極板的串聯極板，所述的平面極板與串聯極板呈90°垂直固定，所述的箱體內部設置有隔板，所述的隔板設置有齒面極板，所述的平面極板每隔一塊一端與箱體一立面固定，剩下部分的另一端與箱體的另一立面固定，使其形成一條迂回通道，能使經過的污水得到層層把關處理，使污水中的藻類細菌無處可逃，徹底實現一次性有效的殺藻滅菌除臭的效果，所述的齒面極板均勻懸掛在平面極板之間，齒面極板距各個平面極板及串聯極板間的距離相等，此結構優點在于齒面極板和平面極板之間不存在被污泥累積連通形成短路而導致連通正負極板的弊端，正負極板間的等距設置能保持各個電極放射點恒定的處理效果，所述箱體一端設置有溢水口，能有效保證箱體水量及箱體內的水位控制，及時解決因異常水壓過大或出水口堵塞造成的水流量過載，有效保護箱體頂部的接線端控制線路的安全，使設備得到安全有效的運行。
