申請日2010.08.05
公開(公告)日2011.04.06
IPC分類號B08B15/04
摘要
本實用新型涉及一種廢水池廢氣加蓋吸收裝置，所述加蓋吸收裝置包括蓋體和排氣管道，所述蓋體包覆廢水池，排氣管道與蓋體下方空腔連通。本實用新型提供的技術提供了一種優化結構的用于吸收廢水池中的廢氣且為廢水池加蓋的裝置，最大程度吸收工業廢水中的廢氣并處理廢水，減輕了環境負擔，降低了安全隱患且耐腐蝕性好，強度高，重量輕，不易老化，結構合理，不易變形，安裝方便，便于維護，投資成本低。

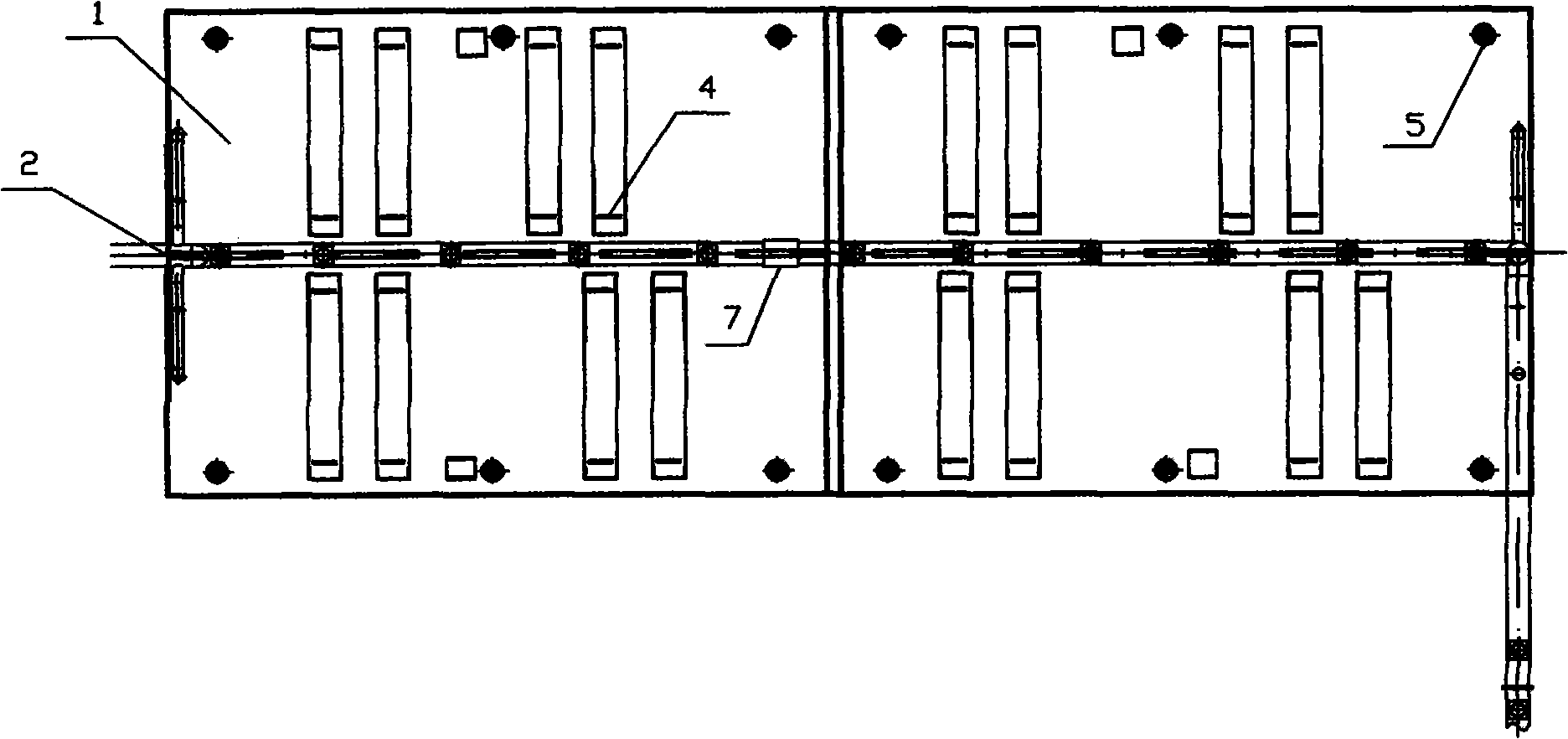

摘要附圖
權利要求書
1.一種廢水池廢氣加蓋吸收裝置，其特征在于：所述加蓋吸收裝置包括蓋體和排氣管道，所述蓋體包覆廢水池，排氣管道與蓋體下方空腔連通。
2.根據權利要求1所述的一種廢水池廢氣加蓋吸收裝置，其特征在于：所述蓋體鋪設在塑料骨架上，所述塑料骨架橫跨在污水池的周圍。
3.根據權利要求1所述的一種廢水池廢氣加蓋吸收裝置，其特征在于：所述蓋體上表面呈拱形。
4.根據權利要求1所述的一種廢水池廢氣加蓋吸收裝置，其特征在于：所述加蓋吸收裝置還包括若干個用于支撐排氣管道的立柱，各立柱平行設置。
5.根據權利要求1所述的一種廢水池廢氣加蓋吸收裝置，其特征在于：所述加蓋吸收裝置還包括用于日常維護和操作的活動蓋板、視鏡及操作口，所述活動蓋板及視鏡設于蓋體上，所述操作口設于蓋體側端。
6.根據權利要求1所述的一種廢水池廢氣加蓋吸收裝置，其特征在于：所述加蓋吸收裝置還包括用于在排氣管道中補償排氣管道長度方向上的熱脹冷縮量并保持排氣管道密封性的膨脹節，所述膨脹節套接于排氣管道上。
7.根據權利要求1所述的一種廢水池廢氣加蓋吸收裝置，其特征在于：所述蓋體外表面上還設有防紫外線涂料層。
說明書
一種廢水池廢氣加蓋吸收裝置
技術領域
本實用新型提供了一種涉及環保領域的廢水池廢氣加蓋吸收裝置。
背景技術
廢水池是工業生產過程中用于排放廢水的必要裝置，然而在工作過程中，廢水池存在著大量隱患：首先，廢水池內的廢水會釋放出大量對人體有毒害作用的廢氣，如硫化氣體等;其次，廢水池內的廢水無法循環使用，造成資源浪費;最后，廢水池的敞開式設置無形中增加了安全隱患。
隨著人們對于環境保護問題的日益重視和對于生活環境要求的提升，對廢水池的廢氣收集這一步驟也提出了較高的要求，而廢水池的廢氣加蓋吸收裝置的選材仍然比較困難，必須選擇一種耐腐蝕性好，強度高，重量輕，不易老化，結構合理，不易變形，安裝方便，便于維護且投資成本低的廢水池廢氣加蓋吸收裝置。
實用新型內容
本實用新型解決的技術問題是，由于現有技術的局限性，而導致的無法最大程度吸收工業廢水中的廢氣，無法最優化的處理廢水，從而增加了環境負擔，增加了安全隱患的問題，進而提供了一種優化結構的廢水池廢氣加蓋吸收裝置。
本實用新型所采用的技術方案是，一種廢水池廢氣加蓋吸收裝置，所述加蓋吸收裝置包括蓋體和排氣管道，所述蓋體包覆廢水池，排氣管道與蓋體下方空腔連通。
優選地，所述蓋體鋪設在塑料骨架上，所述塑料骨架橫跨在污水池的周圍。
優選地，所述蓋體上表面呈拱形。
優選地，所述加蓋吸收裝置還包括若干個用于支撐排氣管道的立柱，各立柱平行設置。
優選地，所述加蓋吸收裝置還包括用于日常維護和操作的活動蓋板、視鏡及操作口，所述活動蓋板及視鏡設于蓋體上，所述操作口設于蓋體側端。
優選地，所述加蓋吸收裝置還包括用于在排氣管道中補償排氣管道長度方向上的熱脹冷縮量并保持排氣管道密封性的膨脹節，所述膨脹節套接于排氣管道上。
優選地，所述蓋體外表面上還設有防紫外線涂料層。
本實用新型提供的技術提供了一種優化結構的用于吸收廢水池中的廢氣且為廢水池加蓋的裝置，最大程度吸收工業廢水中的廢氣并處理廢水，減輕了環境負擔，降低了安全隱患且耐腐蝕性好，強度高，重量輕，不易老化，結構合理，不易變形，安裝方便，便于維護，投資成本低。
