申請日2014.01.20

　　公開(公告)日2015.07.22

　　IPC分類號C02F1/461; C02F1/32

　　摘要

　　本發明涉及一種電化學/光催化循環冷卻水處理設備，用于處理循環冷卻水以及設備自清洗，屬于水處理領域。設備主要包括：電解裝置和光催化裝置。電解裝置利用電化學電解技術能夠去除循環冷卻水中易結垢的離子，可阻垢除垢;光催化裝置利用光催化技術對循環冷卻水具有高效的殺菌滅藻性能。其創新之處在于：1.將電化學與光催化兩種水處理技術的先進性進行有機結合，充分利用兩種技術的互補性，提升了設備的綜合水處理效果，解決了單一利用時綜合性能不足的問題;2.切換電極模塊中陰陽極的極性，在低電流密度下、短時間內實現陰極表面自動除垢;利用光催化箱體頂部的急流水洗噴頭，可清洗光催化網及紫外燈管的表面的污染物。

　　權利要求書

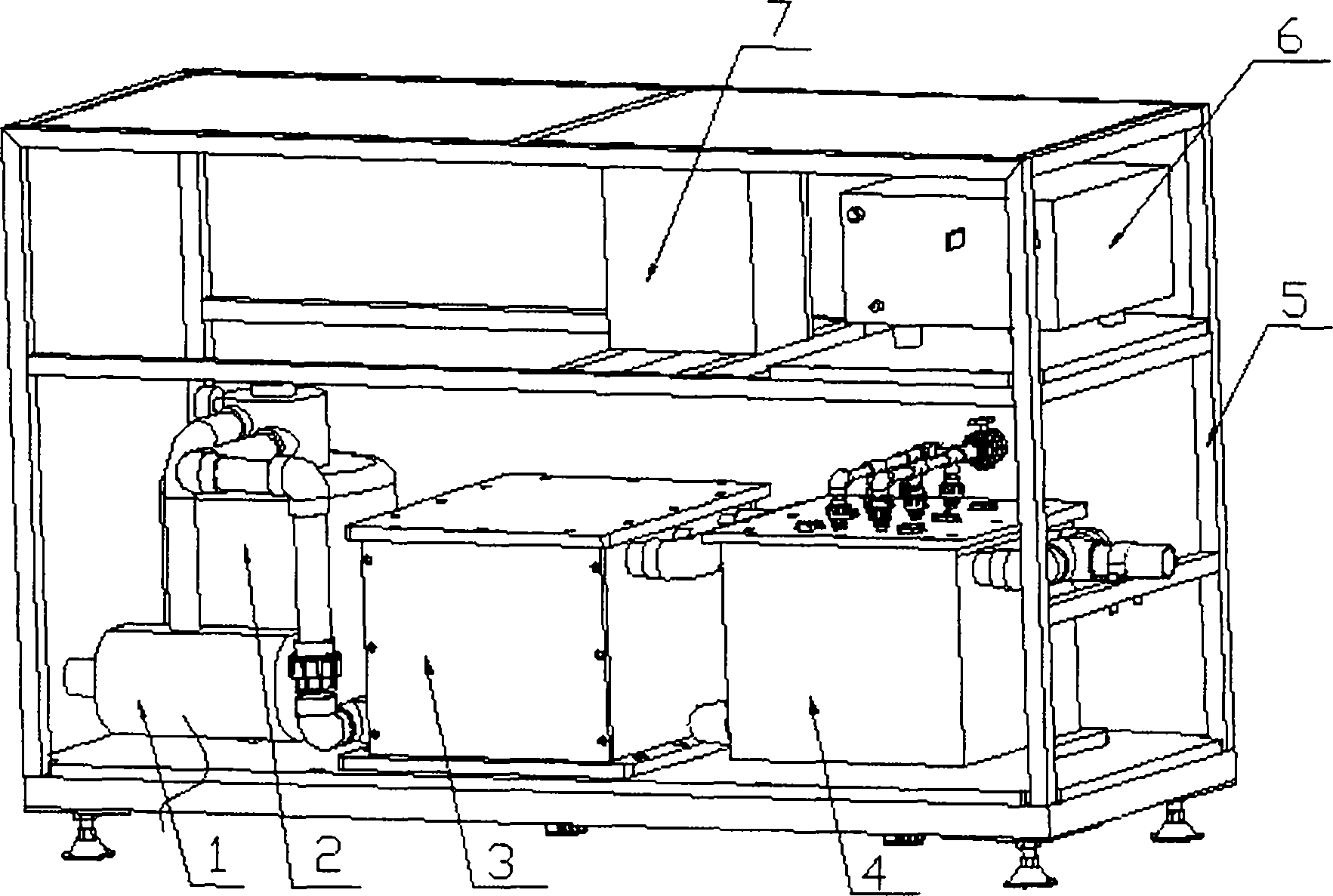

　　1.電化學/光催化循環冷卻水處理設備，主要包括電化學電解水處理裝置(3)、光催化水處 理裝置(4)兩大部分。

　　2.根據權利要求1所述，電化學電解水處理裝置包括：水泵(1)、過濾器(2)、電解電源 控制器(6)、進水管(321)、電解槽(32)、陰極板、陽極板、電極模塊架(33)、出水管 (322)、排水/泥孔(323)，其特征在于電解電源控制器能夠切換陰陽極板的極性，實現電 極模塊自清洗;光催化水處理裝置包括：進水管(421)、光催化反應箱(4)、急流水洗噴頭 (47)、光催化網(43/44)、紫外燈(46)、光催化網和紫外燈的固定架、出水管(422)、排 水/泥口(423)，其特征在于光催化網之間相互交叉，并與紫外燈組成多個獨立的光催化反 應腔，同時，箱蓋處安裝的急流水洗噴頭(47)能夠?qū)�光催化裝置進行清洗。

　　3.根據權利要求2所述的水泵(1)，其特征在于：水泵為水處理設備提供動力支持，使循 環冷卻水能夠在電解設備中流通順暢。

　　4.根據權利要求2所述的電解電源控制器(6)，其特征在于：高頻直流脈沖電源為電化學 電解裝置提供可調的穩定電流，在電極模塊自洗時可以切換輸出極性。

　　5.根據權利要求2所述的電解電極模塊(33)，其特征在于：所述的陽極為鈦板;陰極是不 銹鋼板，其尺寸與陽極相同。一定數量的、豎直平行的陰陽極板以某一固定間距安裝在電極 模塊內。

　　6.根據權利要求2所述的電解槽(32)，其特征在于：選用絕緣材料，各連接設計防漏密封 圈;進水孔(321)在下，出水孔(322)在上，采用“多孔進多孔出”的進出水方式。

　　7.根據權利要求2所述的電極模塊(33)具有切換電極自動除垢的功能，其特征在于：切 換電極后，陰陽極的極性對調，在低電流密度下，短時間內就能去除陰極表面垢，在電極模 塊自清洗結束后將電解槽底部的排污口(323)打開，進行排污。

　　8.根據權利要求2所述的光催化水箱(42)，其特征在于：箱體內表面平整光滑，反光性能 好;進水孔(421)偏下，出水孔(422)偏上;各連接處同樣設有防漏密封圈。

　　9.根據專利要求2所述的急流水洗噴頭(47)，其特征在于：噴頭出水流速快，覆蓋面廣， 能夠?qū)�光催化網(43/44)及紫外燈管(46)表面的污漬進行清洗，是本設備的又一創新設 計。

　　10.根據權利要求2所述的光催化網(43/44)，是三維泡沫金屬網狀結構，保證良好的流體 通透性，大幅擴大和紫外線、流體的接觸面積，具有極高的光催化效率。

　　說明書

　　一種新型電化學/光催化循環冷卻水處理設備

　　技術領域

　　本發明涉及一種利用電化學技術和光催化技術聯合處理循環冷卻水的設備，用于處理循環冷卻水以及設備自清洗，屬于水處理領域。

　　背景技術

　　我國是一個水資源短缺的國家，隨著經濟的迅猛發展，人口的增長，缺水現象和水質惡化問題越來越突出，工業用水需求呈增長趨勢將進一步激化水資源短缺的矛盾。循環冷卻水系統的使用，是工業用水節水的主要趨勢，廣泛應用于各個現代化工業生產中，如工業循環水、電廠、加熱爐、中央空調系統等等;但循環冷卻水系統存在腐蝕、結垢和微生物黏泥等嚴重問題。隨著循環水的重復利用，濃縮倍數的增加，會加劇管道內部結垢、設備腐蝕和微生物繁殖。結垢會導致管道阻塞，降低設備功效;腐蝕則導致設備穿孔，影響設備正常運行，嚴重的還會導致爆炸事故，造成安全隱患;微生物繁殖帶來大量的微生物粘泥，堵塞冷卻水管道，降低熱交換系數，引起嚴重的設備腐蝕。這不僅僅縮短了設備的使用壽命，大大增加生產成本，嚴重時會導致整個生產線被迫停產，造成巨大的經濟損失。循環冷卻水系統中腐蝕、結垢和微生物黏泥等嚴重問題亟待解決。

　　傳統的循環冷卻水處理方法大多采用加酸或水質穩定劑等化學法，這些處理法所需設備投資大，且存在一定的缺陷，如管理不善容易造成管道腐蝕、給環境帶來二次污染染等問題。循環冷卻水處理的物理法有磁化法、靜電法、超聲法、電解法等幾種，相對于化學法，物理法循環冷卻水處理技術無需加藥，無需專人管理，無污染，低能耗。然而，磁化法使用永久磁鐵無需通電，但時間久了容易退磁，使用壽命不長，使用電磁鐵卻需要較大的電流，導致線圈發熱，不能連續工作，且耗能較大;靜電法利用3500V以上高壓靜電處理循環冷卻水，同樣具有防垢除垢、防腐阻銹的作用，同時還具有殺菌滅藻功能，但其缺點是絕緣材料在水中易老化，設備常需檢修，而且高壓電容易對其他控制設備產生影響。這些傳統的水處理法在不同程度和層面上存在一定的缺陷，因此需要開發更加完善的水處理設備以滿足循環冷卻水處理的要求。

　　為了彌補以上技術的不足，人們成功研制出了最新的，具有環保、能耗低、效率高等優勢的水處理技術。新一代電化學電解水處理技術：由一根金屬陽極和圓筒陰極構成，在10-20V的直流電作用下形成電場，以達到良好的水處理效果。該技術對除垢防腐蝕有一定效果，但是，陰極極易被水垢覆蓋，導致水處理效率降低、甚至完全失效的問題。另一種水處理技術-光催化技術，因其良好的殺菌滅藻性能，被廣泛應用于水處理領域。然而，光催 化水處理技術不具備阻垢除垢的性能，因而在循環冷卻水處理中的應用并不突出。

　　發明內容

　　為解決各水處理技術綜合性能不高，水處理設備因長期使用而失效，以及循環冷卻水系統腐蝕、結垢和微生物滋生等嚴重問題，本發明提供了一種電化學/光催化循環冷卻水處理設備。

　　本發明的技術方案是：將先進的電化學除垢防腐蝕技術與光催化殺菌滅藻技術進行有機整合，開發一套電化學/光催化循環冷卻水處理設備，由于采用了電化學與光催化技術，無需向水中投加藥劑，水質凈化效率高，無二次污染，易于控制。電化學電解設備對循環冷卻水系統中的水垢具有優良的去除效果，在除垢的同時也能保護管道不被腐蝕;光催化水處理設備具有良好的殺菌滅藻性能，對循環冷卻水處理率可達99%以上。

　　本電化學/光催化循環冷卻水處理設備，其中的電解裝置與高頻脈沖電源高度匹配，可完成電解系統電源輸出的精確控制。循環冷卻水在通過電解槽時，從槽體下方的進水孔流入，并由槽體上方的出水孔流出，進水方式為“多孔進多孔出”。

　　本發明中電解設備的電極模塊由若干陰陽極板等距相間組成，其中陽極為鈦板，陰極為不銹鋼板。通過電源控制器切換陰陽極的極性，在低電流密度下(保證不銹鋼不溶解)，在短時間內完成陰極表面垢的清洗，切換電極自動除垢是該設備的重要?jiǎng)?chuàng)新部分。

　　本發明中的光催化水處理裝置，采用方形箱體，打破了傳統的圓筒式結構(紫外燈管外環繞筒型光催化材料)，可以延長循環冷卻水光催化處理時間，更好的配合高效、快速的電解水處理過程。選用自主研發的三維金屬網狀結構光催化材料，其比表面積大，光催化性能強。箱體頂部安裝了急流噴頭，在裝置清洗時，在短時間內即可完成光催化設備的清洗工作。

　　本發明的技術的有益效果是：

　　將電化學除垢防腐技術與光催化殺菌滅藻技術進行結合，開發出高效、環保、低運行成本的電化學/光催化循環冷卻水處理設備，克服了現有電解水處理設備因陰極結垢而失效和光催化水處理技術效率低的問題，實現循環冷卻水處理過程中的化學試劑零添加，解決設備管道結垢、腐蝕及微生物藻類粘泥問題。

　　(1)利用電化學電解技術和高性能光催化技術，有效結合兩種水處理技術的優勢，能夠?qū)崿F(xiàn)對循環冷卻水的綜合處理，解決循環冷卻水系統中因冷卻水濃縮倍數高而引起的腐蝕、結垢和微生物滋生等嚴重問題。

　　(2)采用先進的自清洗技術：切換電極自清洗，能夠有效解決電解裝置因陰極表面被大量水 垢覆蓋而導致水處理效率降低的問題，同時延長了設備的使用壽命;打開光催化水處理箱頂部的急流水洗噴頭，急速水流噴淋到光催化網和紫外燈的表面，可去除表面污漬等物質。
