申請日2014.01.20

　　公開(公告)日2014.07.30

　　IPC分類號C02F11/12; C02F3/28

　　摘要

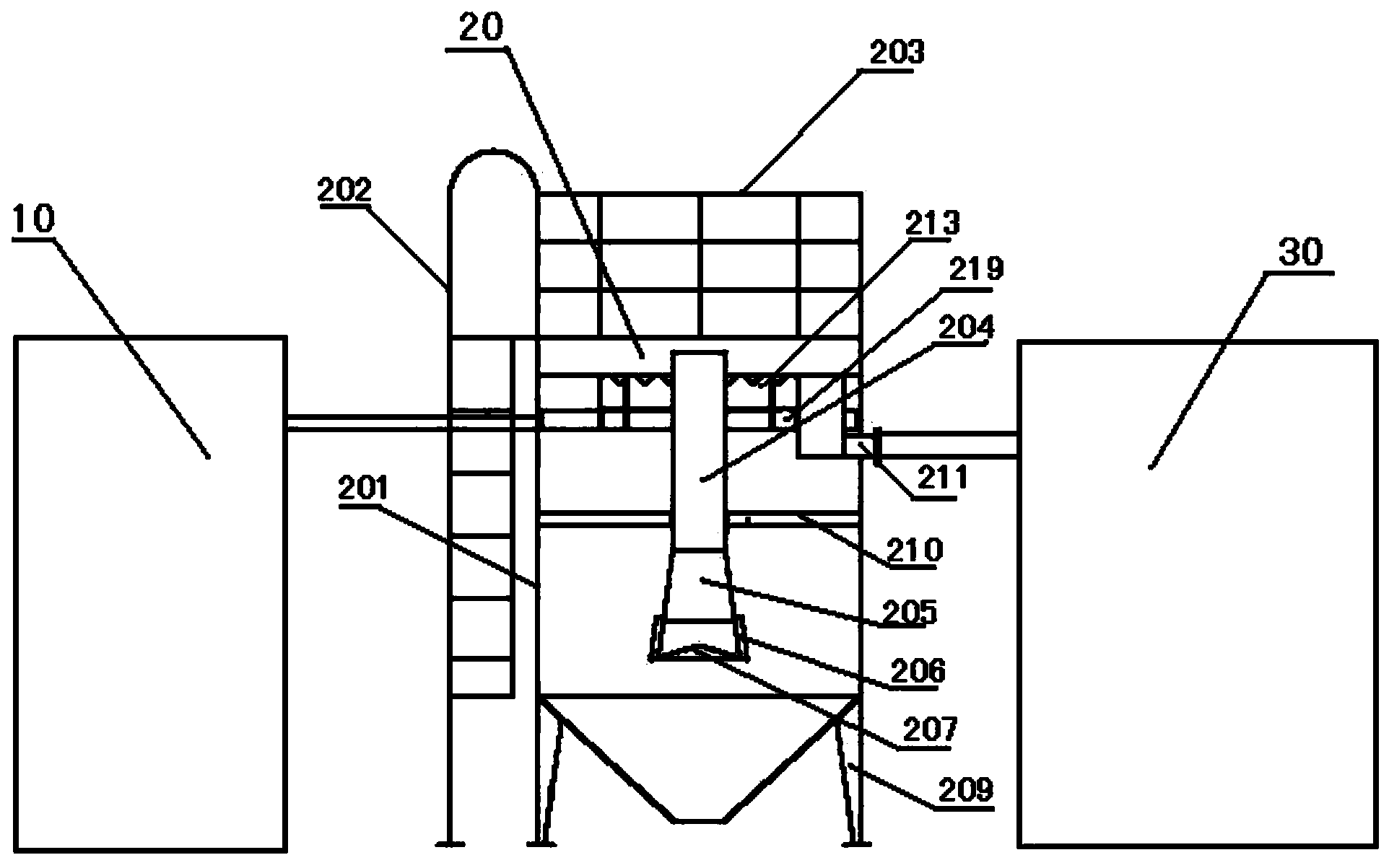

　　本實用新型提供了一種厭氧污水預處理系統，該系統由厭氧池、調節池和污泥沉淀罐組成，所述污泥沉淀罐安裝于厭氧池和調節池之間，所述污泥沉淀罐包括罐體，該罐體包括圓筒形的上半部和倒錐形的下半部，所述罐體的側面設有直爬梯，所述罐體內設置有上窄下寬的喇叭狀沉淀管，該沉淀管的上端與進水管相連通，所述沉淀管下方通過沿圓周均布的鋼條連接有傘狀反射板，所述罐體內靠近頂部還設有集水區，所述罐體的下端設有污泥排放管，所述罐體下方還設有均勻分布的多個支腿。本實用新型的厭氧污水預處理系統能夠保證厭氧池的污泥含量穩定性，減少污泥的損耗，大大節約了污水處理成本，同時確保污水的處理符合環保標準。

　　權利要求書

　　1.一種厭氧污水預處理系統，該系統由厭氧池、調節池和污泥沉淀罐組成，所述污泥沉 淀罐安裝于厭氧池和調節池之間，所述污泥沉淀罐包括罐體，該罐體包括圓筒形的上半部和 倒錐形的下半部，所述罐體的側面設有直爬梯，該直爬梯一端連接至罐體頂部，另一端連接 至地面，所述罐體內設置有上窄下寬的喇叭狀沉淀管，所述沉淀管通過固定件懸空固定于所 述罐體的中間，該沉淀管的上端與進水管相連通，所述沉淀管下方通過沿圓周均布的鋼條連 接有傘狀反射板，所述罐體內靠近頂部還設有集水區，所述集水區包括出水堰支撐件和設于 所述出水堰支撐件上的出水堰，所述出水堰包括鋸齒形三角堰板和出水口，所述出水口與所 述罐體的出水管相連，所述沉淀管的最頂端高于所述堰板的上沿，所述罐體的下端設有污泥 排放管，所述罐體下方還設有均勻分布的多個支腿。

　　2.根據權利要求1所述的厭氧污水預處理系統，其特征在于：所述出水管和所述進水管 的延伸方向相互垂直。

　　3.根據權利要求1所述的厭氧污水預處理系統，其特征在于：所述支腿為四至六個。

　　4.根據權利要求1所述的厭氧污水預處理系統，其特征在于：所述罐體頂部還裝有安全 護欄。

　　5.根據權利要求1所述的厭氧污水預處理系統，其特征在于：所述罐體的內壁設有向下 傾斜的擋板。

　　6.根據權利要求5所述的厭氧污水預處理系統，其特征在于：所述擋板沿所述罐體的內 壁圓周分布。

　　7.根據權利要求5所述的厭氧污水預處理系統，其特征在于：所述罐體的內壁設有多層 垂直分布的向下傾斜的擋板。

　　8.根據權利要求1所述的厭氧污水預處理系統，其特征在于：所述罐體內還設有填料層， 該填料層位于所述集水區與所述沉淀管下端的喇叭狀開口之間。

　　說明書

　　一種厭氧污水預處理系統

　　技術領域

　　本實用新型屬于環保工程領域，具體涉及一種厭氧污水預處理系統。

　　背景技術

　　在化工生產中，往往會產生大量的污水，這些污水含有大量的有機物或其他有毒物質， 需要對其進行有效處理，使其達到規定的排放標準。

　　厭氧污水處理法是在厭氧處理過程中，廢水中的有機物經大量微生物的共同作用，被最 終轉化為甲烷、二氧化碳、水、硫化氫和氨等。在此過程中，不同微生物的代謝過程相互影 響，相互制約，形成了復雜的生態系統。微生物在污水處理中必不可少，污泥是厭氧池微生 物生存的溫床。污泥是指用物理法、化學法、物理化學法和生物法等處理廢水時產生的沉淀 物、顆粒物和漂浮物。污泥一般指介于液體和固體之間的濃稠物，可以用泵輸送，但它很難 通過沉降進行固液分離。

　　然而現有技術中，經厭氧池處理后的污水直接排放到調節池里，這使得部分污泥跟隨著 污水排放到調節池里，而且流失量很大，據統計約2個月時間厭氧池的污泥損耗掉1/6，因此 為保證厭氧池的正常工作，需要2個月對厭氧池污泥進行補充，大大地提高了污水處理成本， 同時影響了污水的后期處理效果。

　　實用新型內容

　　本實用新型的目的是針對以上需要解決的技術問題，提供一種能夠使污泥含量穩定，減 少污泥損耗，從而節約污水處理成本的厭氧污水處理系統。

　　為達到以上技術目的，本實用新型提供了一種厭氧污水處理系統，該系統由厭氧池、調 節池和污泥沉淀罐組成，所述污泥沉淀罐安裝于厭氧池和調節池之間，所述污泥沉淀罐包括 罐體，該罐體包括圓筒形的上半部和倒錐形的下半部，所述罐體的側面設有直爬梯，該直爬 梯一端連接至罐體頂部，另一端連接至地面，所述罐體內設置有上窄下寬的喇叭狀沉淀管， 所述沉淀管通過固定件懸空固定于所述罐體的中間，該沉淀管的上端與進水管相連通，所述 沉淀管下方通過沿圓周均布的鋼條連接有傘狀反射板，所述罐體內靠近頂部還設有集水區， 所述集水區包括出水堰支撐件和設于所述出水堰支撐件上的出水堰，所述出水堰包括鋸齒形 三角堰板和出水口，所述出水口與所述罐體的出水管相連，所述沉淀管的最頂端高于所述堰 板的上沿，所述罐體的下端設有污泥排放管，所述罐體下方還設有均勻分布的多個支腿。

　　根據本實用新型所述的厭氧污水預處理系統，所述出水管和所述進水管的延伸方向相互 垂直。

　　根據本實用新型所述的厭氧污水預處理系統，所述支腿為四至六個。

　　根據本實用新型所述的厭氧污水預處理系統，所述罐體頂部還裝有安全護欄。

　　根據本實用新型所述的厭氧污水預處理系統，所述罐體的內壁設有向下傾斜的擋板。

　　根據本實用新型所述的厭氧污水預處理系統，所述擋板沿所述罐體的內壁圓周分布。

　　根據本實用新型所述的厭氧污水預處理系統，所述罐體的內壁設有多層垂直分布的向下 傾斜的擋板。

　　根據本實用新型所述的厭氧污水預處理系統，所述罐體內還設有填料層，該填料層位于 所述集水區與所述沉淀管下端的喇叭狀開口之間。

　　與現有技術相比，本實用新型在厭氧池和調節池之間安裝污泥沉淀罐，從厭氧池出來的 污水經過污泥沉淀罐沉淀之后，再排到調節池進入下一步處理，而沉淀下來的污泥經過污泥 泵反抽至厭氧池，可循環利用。這樣改造的效果是保證厭氧池的污泥含量穩定性，減少了污 泥的損耗，大大節約了污水處理成本，同時確保了污水的處理符合環保標準。
