申請日2014.01.21

　　公開(公告)日2015.05.20

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種組合式智能膜技術污水處理設備，其特征在于：包括依次連接的調節池、生化處理罐、MBR膜生物反應器，所述的調節池、生化處理罐埋設于地下，還包括一污水再生房，所述的MBR膜生物反應器設于污水再生房?jī)?nèi)。本發明還包括采用上述的組合式智能膜技術污水處理設備進行污水處理的污水處理工藝。本發明所述的組合式智能膜技術污水處理設備及采用該設備的污水處理工藝，具有的有益效果為：保溫效果好，設備維護、觀察方便、占地面積小等。

　　權利要求書

　　1.一種組合式智能膜技術污水處理設備，其特征在于：包括依次連接的調節池、生化處理罐、MBR膜生物反應器，所述的調節池、生化處理罐埋設于地下，還包括一污水再生房，所述的MBR膜生物反應器設于污水再生房?jī)?nèi);所述的生化處理罐內設有厭氧反應區和好氧反應區;所述的厭氧反應區內填充有生物填料;所述的生物填料為帶有緩釋功能的生物填料;所述的帶有緩釋功能的生物填料按重量百分比由以下組分組成：熱塑性樹脂材料20-50%，無機碳材料20-40%，粘結劑10-30%，聚菌劑10-25%，助控劑3-10%，表面活性劑0.5-2%;所述熱塑性樹脂材料為聚氯乙烯、聚苯乙烯、聚酰胺、聚甲醛、聚碳酸酯、聚苯醚、聚砜、橡膠中的一種或多種;所述無機碳材料為石墨烯、碳納米管、碳納米纖維、活性炭粉末中的一種或多種;所述粘結劑為酚醛、乙烯聚合物、含酯型大分子單體、丙烯酸單體、甲基丙烯酸單體中的一種或多種;所述聚菌劑為殼聚糖、木質素、甲殼素中的一種或多種;所述助控劑為聚乙烯醇-硼酸交聯物、硅藻土、木屑中的一種或多種。

　　2.根據權利要求1所述的一種組合式智能膜技術污水處理設備，其特征在于：所述的好氧反應區內懸浮有流化床生物膜填料，所述的流化床生物生物膜填料按重量百分比由以下組分組成：高密度聚乙烯或聚丙烯80%-90%，偶聯劑1%-3%，無機碳材料3%-10%，抗氧化劑1%-3%，營養劑2%-6%，親水劑3%-8%。

　　3.根據權利要求2所述的一種組合式智能膜技術污水處理設備，其特征在于：所述的偶聯劑為鈦酸脂、鋁酸脂中的一種或兩種混合體;所述的無機碳材料為活性炭、石墨、炭黑、碳納米纖維中的一種或多種混合體;所述抗氧化劑為抗氧劑1010、抗氧劑1076、抗氧劑TPP中的一種或多種混合體;所述營養劑為蔗渣、淀粉、殼聚糖、木質素、甲殼素中的一種或多種混合體;所述親水劑為聚乙烯醇、聚丙烯酸鹽中的一種或兩種混合體。

　　4.根據權利要求1所述的一種組合式智能膜技術污水處理設備，其特征在于：所述的調節池設于生化處理罐內。

　　5.一種組合式智能膜技術污水處理工藝，其特征在于：采用權利要求1-4任一權利要求所述的組合式智能膜技術污水處理設備進行污水處理。

　　說明書

　　一種組合式智能膜技術污水處理設備及工藝

　　技術領域

　　本發明涉及污水處理領域，特別涉及一種組合式智能膜技術污水 處理設備及工藝。

　　背景技術

　　隨著社會經濟的發展和人口的增長，工農業生產用水和排污總量 不斷增加，鄉鎮農村污水處理率不高，加重了自然水體污染。目前水 體自然凈化功能已經無法恢復污染水質，局部水循環系統平衡遭到破 壞，許多城市和地區出現了水源型缺水或水質型缺水問題。隨著工業 發展和人們生活水平的提高，水污染問題則越來越嚴峻。

　　污水處理可以分為集中式污水處理和分散式污水處理。與大型污 水處理系統相比,分散式設備具有處理效率高、能耗低、產泥量少、 占地面積小等優點。但是，現有分散式處理設備還存在不足：如保溫 效果差，在冬季的北方不能正常運行;設備置于一體化的罐體內，設 備維護、觀察不便;造價高;控制困難、運行管理不便等。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種污水處理效果好、設 備維護、觀察方便、造價便宜的組合式智能膜技術污水處理設備及工 藝。

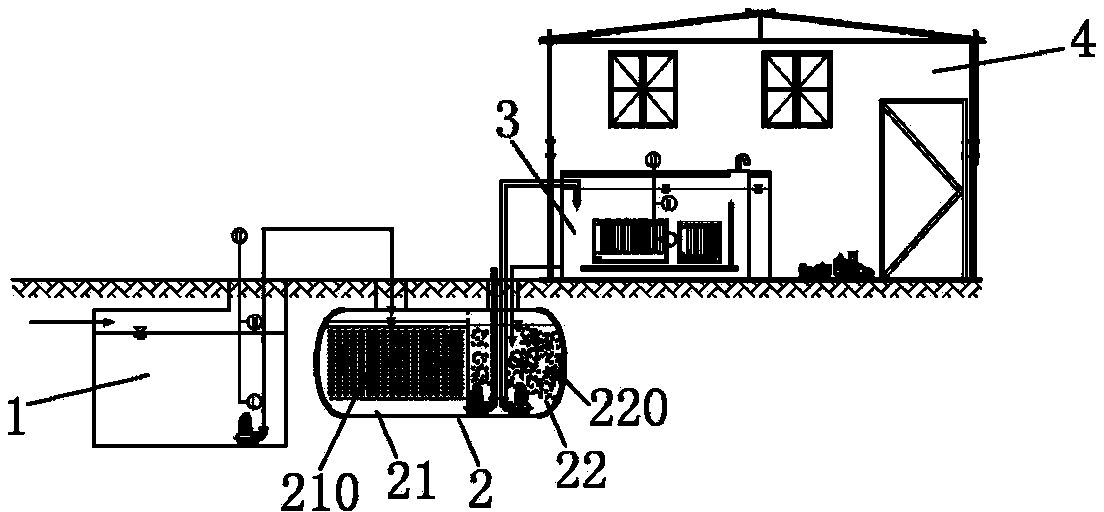

　　為達到上述目的，本發明提出的技術方案為：一種組合式智能膜 技術污水處理設備，其特征在于：包括依次連接的調節池、生化處理 罐、MBR膜生物反應器，所述的調節池、生化處理罐埋設于地下，還 包括一污水再生房，所述的MBR膜生物反應器設于污水再生房?jī)?nèi)。

　　優選的，所述的生化處理罐內設有厭氧反應區和好氧反應區。

　　優選的，所述的厭氧反應區內填充有生物填料，增強微生物的附 著面積，利于生物膜的生長，提高厭氧處理效果。

　　優選的，所述的生物填料為帶有緩釋功能的生物填料。

　　優選的，所述的帶有緩釋功能的生物填料按重量百分比由以下組 分組成：熱塑性樹脂材料20-50%，無機碳材料20-40%，粘結劑10-30%， 聚菌劑10-25%，助控劑3-10%，表面活性劑0.5-2%。

　　優選的，所述熱塑性樹脂材料為聚氯乙烯(PVC)、聚苯乙烯(PS)、 聚酰胺(PA)、聚甲醛(POM)、聚碳酸酯(PC)、聚苯醚(PPO)、聚砜(PSF)、 橡膠中的一種或多種;所述無機碳材料為石墨烯、碳納米管、碳納米 纖維、活性炭粉末中的一種或多種;所述粘結劑為酚醛、乙烯聚合物、 含酯型大分子單體、丙烯酸單體、甲基丙烯酸單體中的一種或多種; 所述聚菌劑為殼聚糖、木質素、甲殼素中的一種或多種;所述助控劑 為聚乙烯醇-硼酸交聯物、硅藻土、木屑中的一種或多種。

　　優選的，所述的好氧反應區內懸浮有流化床生物膜填料，所述的 流化床生物生物膜填料按重量百分比由以下組分組成：高密度聚乙烯 或聚丙烯80%-90%，偶聯劑1%-3%，無機碳材料3%-10%，抗氧化劑 1%-3%，營養劑2%-6%，親水劑3%-8%。

　　優選的，所述的偶聯劑為鈦酸脂、鋁酸脂中的一種或兩種混合體， 用于改善原料的流動性，同時使原料的各組分緊密連接形成一個整 體;所述的無機碳材料為活性炭、石墨、炭黑、碳納米纖維中的一種 或多種混合體，用于增加填料表面特性，增大比表面積;所述抗氧化 劑為抗氧劑1010、抗氧劑1076、抗氧劑TPP中的一種或多種混合體， 用于提高填料的耐腐蝕能力，延長填料使用壽命;所述營養劑為蔗渣、 淀粉、殼聚糖、木質素、甲殼素中的一種或多種混合體，用于提供微 生物前期生長的營養;所述親水劑為聚乙烯醇、聚丙烯酸鹽中的一種 或兩種混合體，用于改善填料的親水性。

　　優選的，作為本發明的一種實施方式，所述的調節池設于生化處 理罐內。

　　優選的，所述的MBR膜生物反應器所采用的膜為超濾膜，所述的 超濾膜為中空纖維超濾膜、平板超濾膜、或管式超濾膜。

　　優選的，所述的組合式智能膜技術污水處理設備的控制系統采用 本申請人自主研發的蛛網智能控制系統，該蛛網智能控制系統本申請 人已經申請中國實用新型專利，專利號為ZL201220654418.0。

　　本發明還包括一種污水處理工藝，其特征在于：采用上述的組合 式智能膜技術污水處理設備進行污水處理。

　　采用上述技術方案，本發明所述的組合式智能膜技術污水處理設 備及采用該設備的污水處理工藝，具有的有益效果為：

　　1)保溫效果好，在冬季的北方也能正常運行，主要膜組件置于地 上高度集成化的房子內，調節池、生化處理罐放置于地下，可 以保溫，這樣可確保污水處理設施在極低的溫度下也能正常運 行;

　　2)設備維護、觀察方便，核心膜組件置于房子內，可極方便的對 膜組件進行維護、檢修、更換，同時更易于觀察運行情況;

　　3)生化處理罐體采用玻璃鋼材質，重量較輕，便于吊裝;玻璃鋼 比碳鋼等便宜很多，降低成本，調節池、生化處理罐設置于地 下，不占用地面空間。

　　4)精心設計的房子相比于一體化的處理罐，在野外可充當景觀， 增強愉悅感;

　　5)智能控制系統，內嵌全流程綜合控制算法，自動化程度高，各 處理設備現場無需人工值守，節約人力成本。
