申請日2014.01.21

　　公開(公告)日2014.07.16

　　IPC分類號C02F3/34; C02F3/00

　　摘要

　　本實用新型公開了一種用于微生物處理污水的處理裝置，屬于污水處理設備制造技術領域。提供一種污水處理效率高，每次處理時不需要重新開始污水處理微生物培養的用于微生物處理污水的處理裝置。所述處理裝置包括污水處理池，在所述污水處理池的底部設置有所述的污水輸入口，在所述污水處理池側面的中下部設置有所述的清水輸出口，還包括固定微生物培養架，在所述的污水處理池內分別設置有固定微生物培養處理區和懸浮微生物培養處理區，所述的固定微生物培養架設置在所述的固定微生物培養處理區內，從所述污水輸入口輸入所述污水處理池內的污水分別通過所述的固定微生物培養處理區和所述的懸浮微生物培養處理區的循環處理后從所述的清水輸出口輸出。

　　權利要求書

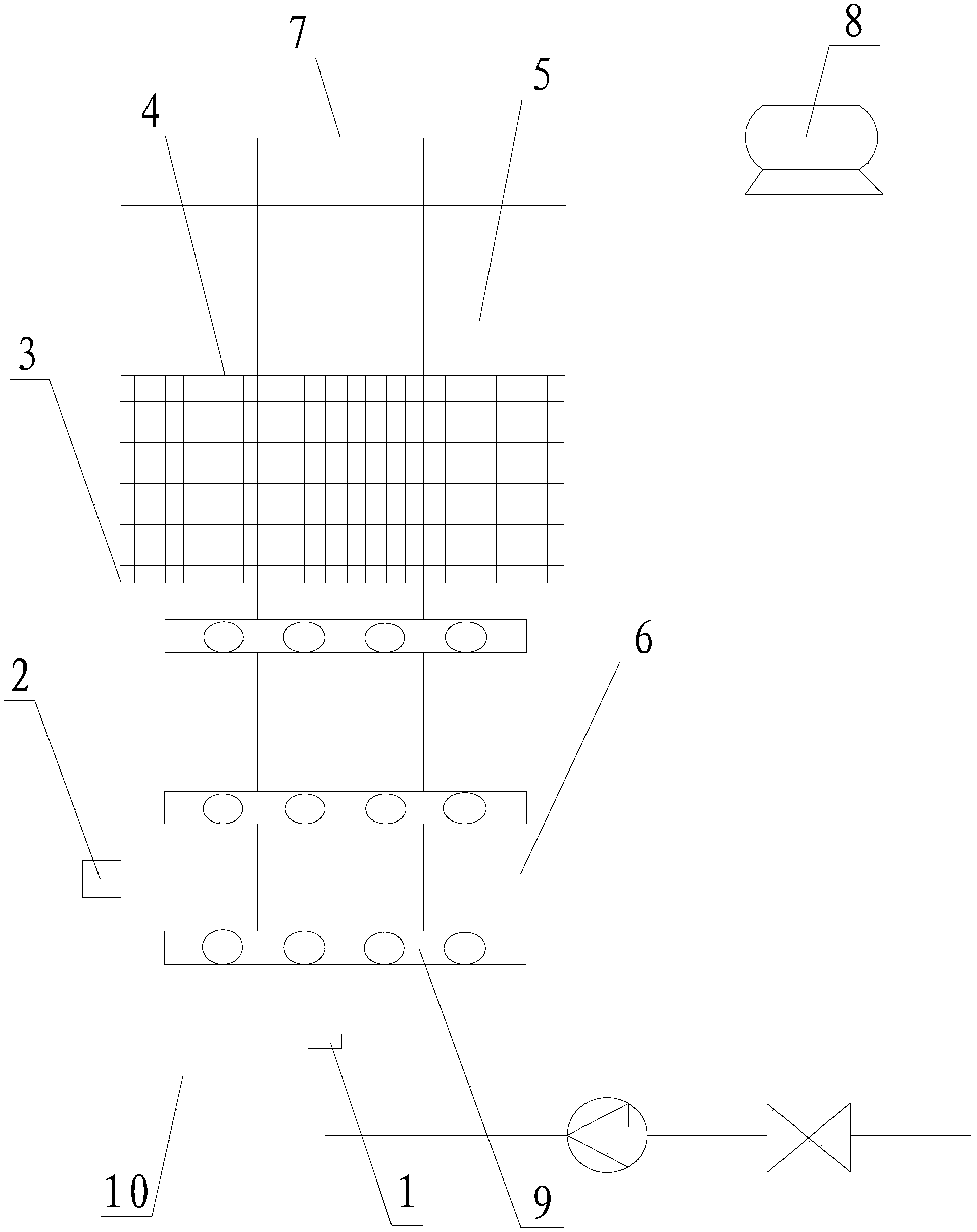

　　1.用于微生物處理污水的處理裝置，包括設置有污水輸入口(1)和清水輸出口(2) 的污水處理池(3)，所述的污水輸入口(1)設置在所述污水處理池(3)的底部，所述的清 水輸出口(2)設置在所述污水處理池(3)側面的中下部，其特征在于：還包括固定微生物 培養架(4)，在所述的污水處理池(3)內分別設置有固定微生物培養處理區(5)和懸浮微 生物培養處理區(6)，所述的固定微生物培養架(4)設置在所述的固定微生物培養處理區(5) 內，從所述污水輸入口(1)輸入所述污水處理池(3)內的污水分別通過所述的固定微生物 培養處理區(5)和所述的懸浮微生物培養處理區(6)的循環處理后從所述的清水輸出口(2) 輸出。

　　2.根據權利要求1所述的用于微生物處理污水的處理裝置，其特征在于：所述的固定 微生物培養處理區(5)設置在所述污水處理池(3)的中上部，所述的懸浮微生物培養處理 區(6)設置在所述污水處理池(3)的中下部。

　　3.根據權利要求1所述的用于微生物處理污水的處理裝置，其特征在于：所述的固定 微生物培養架(4)為固定的布置在所述污水處理池(3)中上部的細網架。

　　4.根據權利要求3所述的用于微生物處理污水的處理裝置，其特征在于：所述微生物 處理裝置還包括污水循環升力系統(7)，所述的污水循環升力系統(7)布置在所述的懸浮微 生物培養處理區(6)內。

　　5.根據權利要求4所述的用于微生物處理污水的處理裝置，其特征在于：所述的污水 循環升力系統(7)包括鼓風機(8)和連接在所述鼓風機(8)的氣體輸出末端的曝氣頭(9)， 所述的污水循環升力系統(7)通過所述的曝氣頭(9)布置在所述的懸浮微生物培養處理區 (6)內。

　　6.根據權利要求1、2、3、4或5所述的用于微生物處理污水的處理裝置，其特征在于： 在所述污水處理池(3)的底部還設置有排空口(10)。

　　說明書

　　用于微生物處理污水的處理裝置

　　技術領域

　　本實用新型涉及一種處理裝置，尤其是涉及一種用于微生物處理污水的處理裝置，屬于 污水處理設備設計制造技術領域。

　　背景技術

　　用微生物處理污水是目前污水處理技術領域最環保、最徹底，且不存在后序環保問題的 一種污水處理技術�，F(xiàn)有技術中，采用微生物處理污水時，先在污水處理池內通過曝氣的方 式利用原生污水培養懸浮污水處理微生物，然后再向污水處理池內輸入需要處理的污水，利 用所述的懸浮微生物分解污水中的污染物實現對污水的處理。這種污水處理方式具有一個明 顯的缺陷，就是在污水處理完成輸出清水時懸浮微生物會隨清水的輸出而被帶走，這樣，既 影吶處理后的清水的再利用，同時，需要經常進行污水處理微生物的培養，使污水處理的效 率變得極為低下。在一定程度上無法滿足現有大量污水需要處理的要求。

　　實用新型內容

　　本實用新型所要解決的技術問題是：提供一種污水處理效率高，每次處理時不需要重新 開始污水處理微生物培養的用于微生物處理污水的處理裝置。

　　為解決上述技術問題所采用的技術方案是：用于微生物處理污水的處理裝置，包括設置 有污水輸入口和清水輸出口的污水處理池，所述的污水輸入口設置在所述污水處理池的底部， 所述的清水輸出口設置在所述污水處理池側面的中下部，還包括固定微生物培養架，在所述 的污水處理池內分別設置有固定微生物培養處理區和懸浮微生物培養處理區，所述的固定微 生物培養架設置在所述的固定微生物培養處理區內，從所述污水輸入口輸入所述污水處理池 內的污水分別通過所述的固定微生物培養處理區和所述的懸浮微生物培養處理區的循環處理 后從所述的清水輸出口輸出。

　　進一步的是，所述的固定微生物培養處理區設置在所述污水處理池的中上部，所述的懸 浮微生物培養處理區設置在所述污水處理池的中下部。

　　進一步的是，所述的固定微生物培養架為固定的布置在所述污水處理池中上部的細網架。

　　進一步的是，所述微生物處理裝置還包括污水循環升力系統，所述的污水循環升力系統 布置在所述的懸浮微生物培養處理區內。

　　進一步的是，所述的污水循環升力系統包括鼓風機和連接在所述鼓風機的氣體輸出末端 的曝氣頭，所述的污水循環升力系統通過所述的曝氣頭布置在所述的懸浮微生物培養處理區 內。

　　進一步的是，在所述污水處理池的底部還設置有排空口。

　　本實用新型的有益效果是：由于將所述的污水處理池有意識的設置為固定微生物培養處 理區和懸浮微生物培養處理區，并在所述的固定微生物培養處理區設置一個固定微生物培養 架。這樣，經過一次性污水處理微生物的培養后，由于有大量的污水處理微生物被所述的固 定微生物培養架固定在污水處理池的固定微生物培養處理區，既使懸浮微生物培養處理區內 的大量懸浮微生物在清水的輸出過程中被帶走，由于在固定微生物培養處理區通過固定微生 物培養架固定有大量的污水處理微生物，從而使新的污水被輸出后，也不需要進行新的污水 處理微生物的培養，從而有效的提高了污水處理的效率。
