申請日2014.11.10
公開(公告)日2015.01.28
IPC分類號C02F9/14
摘要
本發明涉及一種適用于北方農村的生活污水達標回用處理系統，它包括污水收集預處理池和污水處理單元，每個污水處理單元包括污水處理池、進水管、布水管和植物凈化池，在過濾室內設置有過濾填料層，過濾填料層自上而下依次為第一卵石層、黃砂層、沸石層、第二卵石層，布水管位于第一卵石層內，布水管通過進水管與調節池內的潛水泵連接，在污水收集預處理池、污水處理池和植物凈化池的外表面設置有保溫層。解決了北方農村生活污水處理工程越冬難的問題，出水達到《城鎮污水處理廠污染物排放標準》一級A標準，出水回用，節約了水資源，系統建設成本低，運行費用低，維護使用簡單，農民可操作，可長久使用，無需反沖洗。
權利要求書
1.一種適用于北方農村的生活污水達標回用處理系統，它包括污水收集預處理池和污 水處理單元，其特征在于，所述的污水收集預處理池由隔板分隔成集水池、沉砂池和調節池， 集水池的側壁上部設置有與沉砂池連通的溢流口，集水池上層清液通過溢流口流入沉砂池， 沉砂池通過連通孔與調節池連通，調節池底部設置有潛水泵，潛水泵通過管路向各個污水處 理單元供水;
每個污水處理單元包括污水處理池、進水管、布水管和植物凈化池，污水處理池、植物 凈化池左右設置，污水處理池包括上部的過濾室和下部的收集室，在過濾室內設置有過濾填 料層，所述的過濾填料層自上而下依次為第一卵石層、黃砂層、沸石層、第二卵石層，第一 卵石層的上表面設置有隔層，隔層上覆有土壤層，土壤層用于種植植物，布水管位于第一卵 石層內，布水管通過進水管與調節池內的潛水泵連接，在收集室的底部連接有將植物凈化池 與收集池連通的連通管，在植物凈化池內種植有植物，植物凈化池的底部設置有出水口，出 水口連接分支出水管，每個污水處理單元的分支出水管匯集連接出水總管，出水總管與養殖 池連接，在污水收集預處理池、污水處理池和植物凈化池的外表面設置有保溫層。
2.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 沉砂池為1-2個沉砂池串聯結構，每個沉砂池包括緩沖室和沉砂室，緩沖室與沉砂室相連通， 相鄰的兩個沉砂池的緩沖室相錯開，相鄰的兩個沉砂池之間通過緩沖室側壁上的連通孔連 通，集水池層清液通過溢流口流入與其相鄰的沉砂池的緩沖室內，由緩沖室流經沉砂室進入 下一個沉砂池的緩沖室，最后一個沉砂池的沉砂室側壁上設置有與調節池連通的通入孔，集 水池層清液流經1-2個沉砂池通過通入孔流入調節池。
3.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 第一卵石層的厚度為8-15cm，卵石的平均粒徑為2-4cm，黃砂層的厚度為厚度30-35cm，黃 砂的平均粒徑0.3-1.5mm，沸石層的厚度為25-35cm，沸石的平均粒徑的平均粒徑為2-3mm， 第二卵石層的厚度10-15cm，卵石的平均粒徑為1-2cm。
4.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 布水管包括分支布水管，在分支布水管的兩側連接有與分支布水管垂直的垂直布水管，垂直 布水管為若干根，垂直布水管之間相互平行，垂直布水管分支布水管相連通，在垂直布水管 上設置有布水孔。
5.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 相鄰垂直清洗管上的布水孔交錯設置，布水管內徑為20-40mm，布水孔的孔徑為5-8mm， 進水管內徑為30-60mm，進水管的端口與潛水泵連接處設置有篩網，篩網孔徑為3.0-5.0mm。
6.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 所述的收集室的形狀為倒圓錐體，連通管設置在距離收集室底部2-5cm處，連通管與收集室 的縱向軸線垂直設置，在過濾填料層內設置有透氣管，透氣管垂直貫穿過濾填料層，上端高 出過濾填料層的最上層并穿出土壤層，透氣管的側壁上均布有透氣孔。
7.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 所述的保溫層的厚度為5-10cm，所述的保溫層位聚氨酯保溫板，植物凈化池遠離污水處理 池的側壁為透明側壁，在該側壁上，保溫層與透明側壁鉸接。
8.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 所述的隔層為濾布層，土壤層的厚度為40-50cm，在集水池、沉砂池、調節池、生活污水處 理池及植物凈化池上端口設置有陽光板用以保溫，在生活污水處理池、植物凈化池上端口的 陽光板為兩塊，兩塊陽光板呈100～120°夾角連接并設置在生活污水處理池、植物凈化池 的上端口。
9.根據權利要求1所述的適用于北方農村的生活污水達標回用處理系統，其特征在于， 在集水池、沉砂池、調節池和植物凈化池的內側壁上布設有盤管，盤管與太陽能連通。
10.利用上述裝置進行生活污水達標回用處理方法，包括步驟如下：
(1)農村生活污水經管網收集后匯入集水池，集水池層清液通過溢流口流入與其相鄰 的沉砂池緩沖室，由緩沖室流經沉砂室進入下一個沉砂池的緩沖室，連通孔設置在最后一個 沉砂池的沉砂室側壁上，集水池層清液流經1-2個沉砂池通過連通孔流入調節池;
(2)進入調節池后，通過潛水泵向各個污水處理單元供水，所述潛水泵的的功率為 0.75kW，流量8000L/h，揚程6m，處理水經過分支布水管、垂直布水管進入第一卵石層，經 過第一卵石層的進一步布水，依次經過黃砂層、沸石層、第二卵石層的吸附、分解后，最后 進入收集室，第一卵石層的厚度為8-15cm，卵石的平均粒徑為2-4cm，黃砂層的厚度為厚度 30-35cm，黃砂的平均粒徑0.3-1.5mm，沸石層的厚度為25-35cm，沸石的平均粒徑為2-3mm， 第二卵石層的厚度10-15cm，卵石的平均粒徑為1-2cm;
(3)收集室的通過連通管進入植物凈化池，經過植物凈化池的植物進一步凈化出水， 去除氨氮和磷;
(4)每個污水處理單元的分支出水管匯集連接出水總管，經過污水處理池、植物凈化 池處理后的水最終進入魚塘養魚或回用于景觀用水，植物凈化池內的植物為蘆葦和/或互花 米草。
說明書
一種適用于北方農村的生活污水達標回用處理系統及方法
技術領域
本發明涉及一種適用于北方農村的生活污水達標回用處理系統及方法，屬于廢水處理的 技術領域。
背景技術
近幾年，隨著經濟的不斷發展和農民收入的不斷增加，農村生活設施、居住環境和消費 方式也發生了較大的變化，自來水管網、衛生淋浴等設備逐漸進入百姓家庭，生活污水排放 量急劇增加。長期以來，由于受經濟發展、環保意識等原因的影響，大多數農村沒有污水收 集及處理系統，絕大部分生活污水排入屋邊溝渠或排出室外空地后滲入地下，嚴重污染了水、 大氣和土壤環境。同時，中國北方為缺水型地區，如山東省人均占有水資源量僅334立方米， 不到全國人均占有量的1/6，僅為世界人均占有量的1/25，位居全國各省(市、自治區)倒數 第三位，河北省人均占有水資源量僅307立方米，不到全國人均占有量的1/7，而大量生活 污水的排放造成了水資源的極度浪費。因此，加強農村污水無害化處理與回用，是目前面臨 的重要任務。
但目前常用的傳統的污水處理方法如普通活性污泥法、AO法等，處理設施建設成本高、 運行維護復雜，很難在經濟條件相對較差的農村推廣使用，因此，目前急需低成本高效率的 農村生活污水處理回用技術。專利號為CN200910231119.9公開了一種無動力單戶型農村生 活污水處理方法及裝置，主要是針對沒有管網的單戶農戶，而且出水不能達到回用標準;專 利號為CN201010101840.9公開了一種微動力污水處理系統及方法，主要是針對集中式農村 或小區進行污水處理，但該技術沒有考慮冬季保溫問題，不適合應用于北方農村，而且出水 不能達到《城鎮污水處理廠污染物排放標準》一級A標準，不能解決水資源短缺的問題。
針對北方農村冬季氣溫低、水資源缺乏等問題，目前還未見適用于北方中小型農村的生 活污水達標回用處理系統及方法的報道。
發明內容
針對北方冬季氣溫低，生活污水處理工程越冬難;水資源短缺，人均占有水資源量少; 農村經濟基礎薄弱，無力承擔建設成本高、運行費用高的生活污水處理設施;農民動手能力 差，對于維護使用復雜的設施不能接受等問題，本發明提供一種適用于北方農村的生活污水 達標回用處理系統及方法。
本發明的技術方案如下：
一種適用于北方農村的生活污水達標回用處理系統，它包括污水收集預處理池和污水處 理單元，其特征在于，所述的污水收集預處理池由隔板分隔成集水池、沉砂池和調節池，集 水池的側壁上部設置有與沉砂池連通的溢流口，集水池上層清液通過溢流口流入沉砂池，沉 砂池通過連通孔與調節池連通，調節池底部設置有潛水泵，潛水泵通過管路向各個污水處理 單元供水;

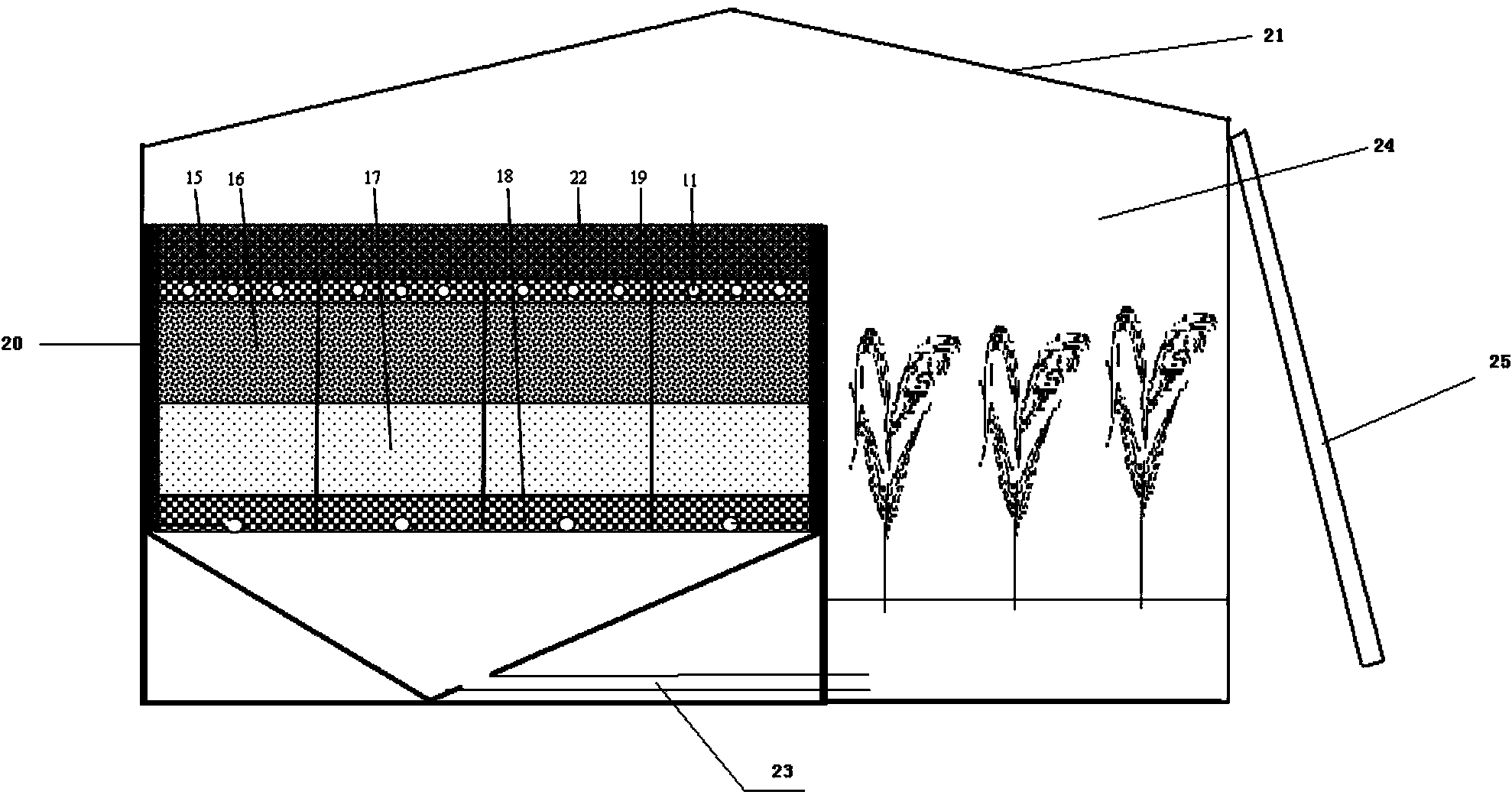

每個污水處理單元包括污水處理池、進水管、布水管和植物凈化池，污水處理池、植物 凈化池左右設置，污水處理池包括上部的過濾室和下部的收集室，在過濾室內設置有過濾填 料層，所述的過濾填料層自上而下依次為第一卵石層、黃砂層、沸石層、第二卵石層，第一 卵石層的上表面設置有隔層，隔層上覆有土壤層，土壤層用于種植植物，布水管位于第一卵 石層內，布水管通過進水管與調節池內的潛水泵連接，在收集室的底部連接有將植物凈化池 與收集池連通的連通管，在植物凈化池內種植有植物，植物凈化池的底部設置有出水口，出 水口連接分支出水管，每個污水處理單元的分支出水管匯集連接出水總管，出水總管與養殖 池連接，在污水收集預處理池、污水處理池和植物凈化池的外表面設置有保溫層。
本發明優選的，沉砂池為1-2個沉砂池串聯結構，每個沉砂池包括緩沖室和沉砂室，緩 沖室與沉砂室相連通，相鄰的兩個沉砂池的緩沖室相錯開，相鄰的兩個沉砂池之間通過緩沖 室側壁上的連通孔連通，集水池層清液通過溢流口流入與其相鄰的沉砂池的緩沖室內，由緩 沖室流經沉砂室進入下一個沉砂池的緩沖室，最后一個沉砂池的沉砂室側壁上設置有與調節 池連通的通入孔，集水池層清液流經1-2個沉砂池通過通入孔流入調節池。
本發明優選的，第一卵石層的厚度為8-15cm，卵石的平均粒徑為2-4cm，黃砂層的厚度 為厚度30-35cm，黃砂的平均粒徑0.3-1.5mm，沸石層的厚度為25-35cm，沸石的平均粒徑 的平均粒徑為2-3mm，第二卵石層的厚度10-15cm，卵石的平均粒徑為1-2cm。
第一卵石層中的鵝卵石用于支撐布水管，使進水通過管道均勻分布于濾料層上，同時防 止濾料堵塞布水管的出水孔。普通黃砂層，黃砂層的作用是吸附、分解生活污水中有機物和 懸浮物，如COD、BOD、TSS。沸石層，沸石層的作用是吸附、分解生活污水中的氨氮和磷。 第二卵石層用于收集出水，使之通過出水管集中排放或回用。
污水處理單元為4-6個，布水管包括分支布水管，在分支布水管的兩側連接有與分支布 水管垂直的垂直布水管，垂直布水管為若干根，垂直布水管之間相互平行，垂直布水管分支 布水管相連通，在垂直布水管上設置有布水孔。
根據本發明，進一步優選的，相鄰垂直清洗管上的布水孔交錯設置。此種設計的優點： 噴淋孔分布均勻，使布水范圍更廣，面積更大，無死角。
本發明優選的，布水管內徑為20-40mm，布水孔的孔徑為5-8mm，進水管內徑為30-60mm， 進水管的端口與潛水泵連接處設置有篩網，篩網孔徑為3.0-5.0mm。
本發明優選的，所述的收集室的形狀為倒圓錐體，連通管設置在距離收集室底部2-5cm 處，連通管與收集室的縱向軸線垂直設置。
本發明優選的，在過濾填料層內設置有透氣管，透氣管垂直貫穿過濾填料層，上端高出 過濾填料層的最上層并穿出土壤層，透氣管的側壁上均布有透氣孔。
本發明優選的，所述的保溫層的厚度為5-10cm，所述的保溫層為聚氨酯保溫板，植物 凈化池遠離污水處理池的側壁為透明側壁，在該側壁上，保溫層與透明側壁鉸接。
本發明優選的，所述的隔層為濾布層，土壤層的厚度為40-50cm。
本發明優選的，在集水池、沉砂池、調節池、生活污水處理池及植物凈化池上端口設置 有陽光板用以保溫，在生活污水處理池、植物凈化池上端口的陽光板為兩塊，兩塊陽光板呈 100～120°夾角連接并設置在生活污水處理池、植物凈化池的上端口。
本發明優選的，在集水池、沉砂池、調節池和植物凈化池的內側壁上布設有盤管，盤管 與太陽能連通。通過太陽能進行加熱。當冬季溫度過低時，通過盤管對集水池、沉砂池、調 節池和植物凈化池進行加熱。
利用上述裝置進行生活污水達標回用處理方法，包括步驟如下：
(1)農村生活污水經管網收集后匯入集水池，集水池層清液通過溢流口流入與其相鄰 的沉砂池緩沖室，由緩沖室流經沉砂室進入下一個沉砂池的緩沖室，連通孔設置在最后一個 沉砂池的沉砂室側壁上，集水池層清液流經1-2個沉砂池通過連通孔流入調節池;
(2)進入調節池后，通過潛水泵向各個污水處理單元供水，所述潛水泵的的功率為 0.75kW，流量8000L/h，揚程6m，處理水經過分支布水管、垂直布水管進入第一卵石層，經 過第一卵石層的進一步布水，依次經過黃砂層、沸石層、第二卵石層的吸附、分解后，最后 進入收集室，第一卵石層的厚度為8-15cm，卵石的平均粒徑為2-4cm，黃砂層的厚度為厚度 30-35cm，黃砂的平均粒徑0.3-1.5mm，沸石層的厚度為25-35cm，沸石的平均粒徑為2-3mm， 第二卵石層的厚度10-15cm，卵石的平均粒徑為1-2cm;
(3)收集室的水通過連通管進入植物凈化池，經過植物凈化池的植物進一步凈化出水， 去除氨氮和磷;
(4)每個污水處理單元的分支出水管匯集連接出水總管，經過污水處理池、植物凈化 池處理后的水最終進入魚塘養魚或回用于景觀用水。
本發明優選的，植物凈化池內的植物為蘆葦和/或互花米草。
上述的集水池、沉砂池、預處理池、生活污水處理池和植物凈化池的大小根據農村生活 污水產生量的多少設計，本領域的技術人員根據常識都可以實施該設計。
本發明的系統和方法主要針對北方農村生活污水，冬季保溫效果好、出水達到《城鎮污 水處理廠污染物排放標準》一級A標準，而且該系統和方法耗能少、建造簡單、維護使用方 便,可以解決北方農村污水隨意排放引起的污染，實現北方生活污水處理工程冬季正常運行， 出水達標回用，在降低污染的同時，節約了水資源。
生活污水在處理前和經本發明的處理系統處理后的指標如下：
本發明的技術特點及優點如下：
1、本發明的系統和方法主要針對北方農村生活污水進行凈化、綜合處理，達到廢水循 環利用，本發明的污水處理系統常年適用，尤其適用于北方冬季，保溫效果好，解決了北方 農村生活污水處理工程越冬難的問題，使工程一年四季正常運行，出水達到回用標準、耗能 少、建造簡單、維護使用方便,可以解決北方農村污水隨意排放引起的污染，實現北方生活 污水處理工程冬季正常運行，出水達標回用，在降低污染的同時，節約了水資源。
2、本發明對生活污水處理效果好，出水達到《城鎮污水處理廠污染物排放標準》一 級A標準，出水回用，節約了水資源;本發明的系統和方法對氮磷去除效果尤為明顯，氮 磷去除率達65-80%。
3、本發明的系統建設成本低，運行費用低，維護使用簡單，農民可操作。
4、本發明系統結構簡單、可長久使用，無需反沖洗。
