申請日2013.12.18

　　公開(公告)日2014.06.25

　　IPC分類號E03B1/04; E03C1/12

　　摘要

　　本實用新型公開了一種寫字樓用污水再利用裝置，分布在寫字樓的各洗手間內，包括儲水器，所述儲水器上安裝有進水管，所述進水管連接上層洗手間洗浴盆的排水管，所述儲水器周壁上設有延伸至便池的沖廁管，所述沖廁管上安裝有沖廁控制閥，所述儲水器底部還安裝有排污管，所述排污管上安裝有排污閥，所述進水管與所述排污管之間還安裝有直通管，且所述直通管連接在所述排污閥出水側的所述排污管上，所述直通管上安裝有電磁閥，所述儲水器的頂部安裝有水位傳感器，所述水位傳感器連接所述電磁閥。結構簡單，使用方便，可以較大程度地減少水浪費，有助于節約水體資源。

　　權利要求書

　　1.寫字樓用污水再利用裝置，分布在寫字樓的各洗手間內，其特征在于： 包括儲水器，所述儲水器上安裝有進水管，所述進水管連接上層洗手間洗浴盆 的排水管，所述儲水器周壁上設有延伸至便池的沖廁管，所述沖廁管上安裝有 沖廁控制閥，所述儲水器底部還安裝有排污管，所述排污管上安裝有排污閥， 所述進水管與所述排污管之間還安裝有直通管，且所述直通管連接在所述排污 閥出水側的所述排污管上，所述直通管上安裝有電磁閥，所述儲水器的頂部安 裝有水位傳感器，所述水位傳感器連接所述電磁閥。

　　2.如權利要求1所述的寫字樓用污水再利用裝置，其特征在于：所述儲水 器設置為罐體。

　　說明書

　　寫字樓用污水再利用裝置

　　技術領域

　　本實用新型涉及一種水處理技術領域，尤其涉及一種寫字樓用污水再利用 裝置。

　　背景技術

　　隨著社會的進步，寫字樓應運而生，成為集中的辦公區域。寫字樓人口密 度大，且都使用的公用洗手間，人們在入廁完后會習慣性的進行洗手清潔，目 前人們洗手后的水是直接排入排污管道的，雖然洗手后水體有所污染，但并總 體來說水體中沒有大的異物，還是可以用來沖廁使用的，而水的直接排放造成 了水體的大量浪費，而且目前的寫字樓都安裝的自動停水的水閥，還造成了人 雖然已經離開，但水還會流一段時間，更加加劇了水體的浪費，不利于節約水 體資源。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種結構簡單，有助于節約用水的 寫字樓用污水再利用裝置。

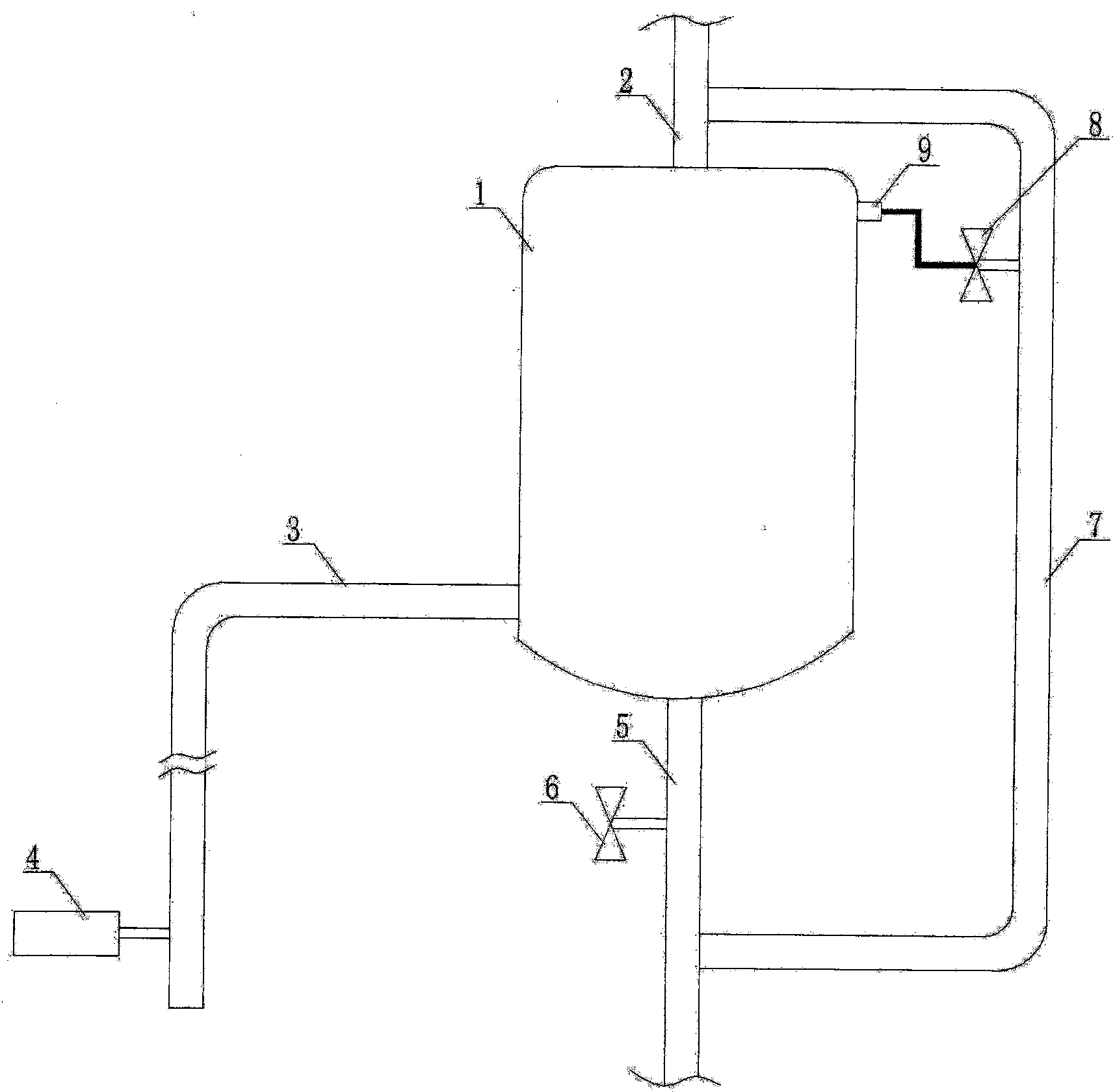

　　為解決上述技術問題，本實用新型的技術方案是：寫字樓用污水再利用裝 置，分布在寫字樓的各洗手間內，包括儲水器，所述儲水器上安裝有進水管， 所述進水管連接上層洗手間洗浴盆的排水管，所述儲水器周壁上設有延伸至便 池的沖廁管，所述沖廁管上安裝有沖廁控制閥，所述儲水器底部還安裝有排污 管，所述排污管上安裝有排污閥，所述進水管與所述排污管之間還安裝有直通 管，且所述直通管連接在所述排污閥出水側的所述排污管上，所述直通管上安 裝有電磁閥，所述儲水器的頂部安裝有水位傳感器，所述水位傳感器連接所述 電磁閥。

　　作為一種改進，所述儲水器設置為罐體。

　　由于采用了上述技術方案，本實用新型的有益效果是：儲水器會對洗手后 產生的污水進行收集，并通過沖廁管引到便池附近，以方便沖廁使用，因此可 以節約大量的水體，而當儲水器內水已滿后，水位傳感器會將檢測信號發送至 電磁閥，控制電磁閥打開，實現洗手污水直通排放，待儲水器內水位下降后， 電磁閥再關閉，繼續接水、儲水使用，結構簡單，使用方便，可以較大程度地 減少水浪費，有助于節約水體資源。
