申請日2013.12.18
公開(公告)日2014.05.21
IPC分類號E03C1/02; B01D29/03; E03C1/12
摘要

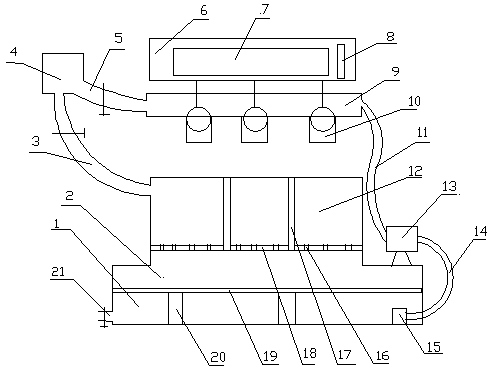

本實用新型公開了一種生物化學試驗室水處理裝置，包括廢水腔，其中，廢水腔上部設置有過濾腔;過濾腔上部設置有排水池;排水池上方設置有供水器;供水器設置在供水箱上;供水箱上方設置有控制器;排水池側面設置有沖水管;沖水管頂部與水箱相連接;水箱上還設置有供水管與供水箱相連接;過濾腔蓋面上還設置有抽水機。本實用新型通過利用排水管將水層層排放并且予以過濾，然后利用抽水機抽起到供水箱中重新使用，從而可以有效地節約用水。水箱既可以直接供水用來作為應急處理，也可以予以供水利用卡片控制使用，從而既能滿足試驗室正常用水，也能在出現意外情況需要大量用水時方便使用。
權利要求書
1.一種生物化學試驗室水處理裝置，包括廢水腔，其特征在于：所述廢水腔上部設置有過濾腔;所述過濾腔上部設置有排水池;所述排水池上方設置有供水器;所述供水器設置在供水箱上;所述供水箱上方設置有控制器;所述排水池側面設置有沖水管;所述沖水管頂部與水箱相連接;所述水箱上還設置有供水管與供水箱相連接;所述過濾腔蓋面上還設置有抽水機，所述抽水機上設置有進水管與設置在廢水腔底部的過濾器相連接，設置有出水管與供水箱相連接。
2.根據權利要求1所述的生物化學試驗室水處理裝置，其特征在于：所述廢水腔內設置有支架，所述支架上設置有過濾板。
3.根據權利要求1所述的生物化學試驗室水處理裝置，其特征在于：所述排水池中設置有隔板，將排水池分割成多個小池。
4.根據權利要求1所述的生物化學試驗室水處理裝置，其特征在于：所述排水池與過濾腔之間設置有排水底板，所述排水底板上設置有排水孔。
5.根據權利要求1所述的生物化學試驗室水處理裝置，其特征在于：所述控制器上設置有顯示屏和插卡孔。
6.根據權利要求1所述的生物化學試驗室水處理裝置，其特征在于：所述沖水管和供水管上均設置有開關。
7.根據權利要求1所述的生物化學試驗室水處理裝置，其特征在于：所述廢水腔底部側面設置有廢水口。
說明書
生物化學試驗室水處理裝置
技術領域
本實用新型涉及一種生物化學試驗室水處理裝置，屬于生物化學試驗技術領域。
背景技術
目前，在生物化學試驗過程中，經常需要用到各種各樣的液體，包括酸、堿，也包括一些去離子水和普通用水，還包括廢水，這些水的存在，是生物化學實驗室所面臨的一個問題，除了需要針對各種酸堿液體進行處理和按照規定使用之外，試驗過程中用水，也應當予以控制。而往往因?yàn)閷?shí)驗室是師生共用的，在實驗時存在水龍頭沒關或者將去離子水當作普通水使用，造成浪費，因此有必要針對這些用水進行管理，也有必要適當時候針對這些廢水進行處理循環使用，從而提高水的使用效率。
發明內容
本實用新型的目的在于提供一種生物化學試驗室水處理裝置，以便能夠更好地針對實驗室用水進行管理，并且能夠?qū)U水進行處理利用，更好地控制實驗室用水，提高用水效率。
本實用新型解決其技術問題所采用的技術方案是：一種生物化學試驗室水處理裝置，包括廢水腔，其中，廢水腔上部設置有過濾腔;過濾腔上部設置有排水池;排水池上方設置有供水器;供水器設置在供水箱上;供水箱上方設置有控制器;排水池側面設置有沖水管;沖水管頂部與水箱相連接;水箱上還設置有供水管與供水箱相連接;過濾腔蓋面上還設置有抽水機，抽水機上設置有進水管與設置在廢水腔底部的過濾器相連接，設置有出水管與供水箱相連接。
進一步地，廢水腔內設置有支架，支架上設置有過濾板，予以將過濾腔中水予以過濾進入廢水腔中作為進一步處理。
進一步地，排水池中設置有隔板，將排水池分割成多個小池。
進一步地，排水池與過濾腔之間設置有排水底板，排水底板上設置有排水孔。
進一步地，控制器上設置有顯示屏和插卡孔。
進一步地，沖水管和供水管上均設置有開關。
進一步地，廢水腔底部側面設置有廢水口。
本實用新型根據使用者的需要利用控制器控制不同的供水器，而一旦通過插卡孔插入卡片，才可以啟動供水器供水，此時，顯示屏顯示不同的人員信息和用水信息，并且提醒用水情況，提醒節約用水。多個不同的供水器方便同時供水。其中，用水被排出到排水池中，如果出現所做試驗中需要大量用水情況，經過管理員允許，才可以直接從水箱上的沖水管中供水沖洗排水池。清洗后的水通過排水池上的排水底板上的排水孔進入到過濾腔中，然后再經過過濾板過濾，然后才可以排出或者被抽水機重新抽起來到供水箱中，當作正常水使用，從而實現節約用水。
本實用新型的有益效果在于：本實用新型通過不同的人插卡消費用水，實現控制水的使用，通過利用排水管將水層層排放并且予以過濾，然后利用抽水機抽起到集水箱中重新使用，從而可以有效地節約用水。水箱既可以直接供水用來作為應急處理，也可以予以供水利用卡片控制使用，從而既能滿足試驗室正常用水，也能在出現意外情況需要大量用水時方便使用。
