申請日2013.12.19

　　公開(公告)日2014.06.25

　　IPC分類號C02F101/34; C02F1/72

　　摘要

　　本實用新型公開了一種新型苯酚廢水處理系統，包括氧化反應塔，氧化反應塔連接苯酚廢水儲水罐，苯酚廢水儲水罐連接二氧化氯反應器，氧化反應塔內設有催化劑，催化劑周圍均布有紫外線光源，氧化反應塔上部連接反應液收集池，氧化反應塔底部還設有曝氣裝置，所述的氧化反應塔上還設有固定電機的支架，電機連接有設置在氧化反應塔內攪拌裝置。本實用新型的有益效果為：由于加設了攪拌機構，使得反應強度得到提高，增強了苯酚廢水的處理效果。

　　權利要求書

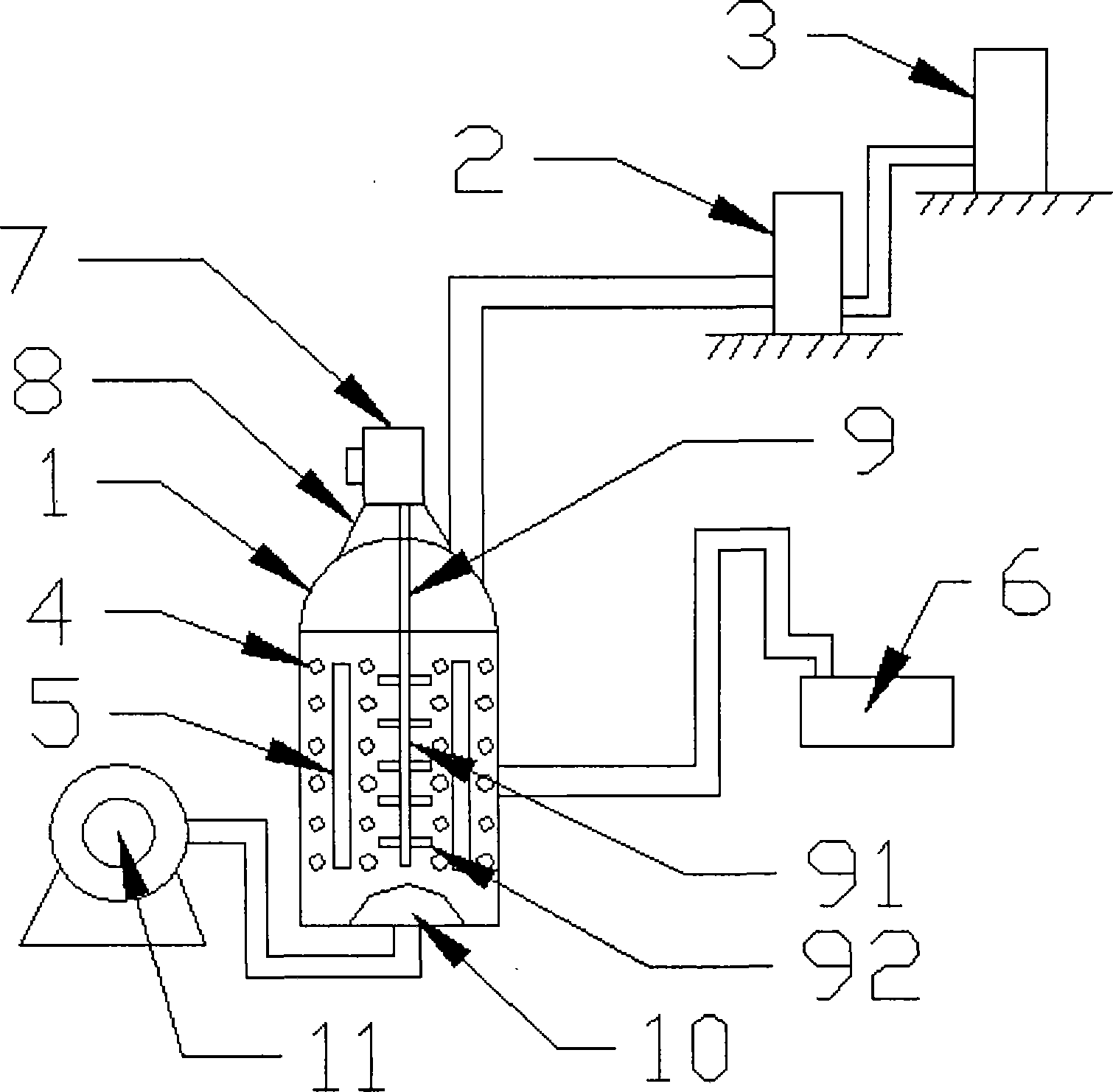

　　1.一種新型苯酚廢水處理系統，包括氧化反應塔(1)，氧化反應塔(1)連接 苯酚廢水儲水罐(2)，苯酚廢水儲水罐(2)連接二氧化氯反應器(3)，氧化 反應塔(1)內設有催化劑(4)，催化劑(4)周圍均布有紫外線光源(5)， 氧化反應塔(1)上部連接反應液收集池(6)，氧化反應塔(1)底部還設有 曝氣裝置(10)，其特征在于：所述的氧化反應塔(1)上還設有固定電機(7) 的支架(8)，電機(7)連接有設置在氧化反應塔(1)內攪拌裝置(9)。

　　2.根據權利要求1所述的一種新型苯酚廢水處理系統，其特征在于：所述的 攪拌裝置(9)包括攪拌軸(91)和設置在(91)上的攪拌槳葉(92)。

　　3.根據權利要求1所述的一種新型苯酚廢水處理系統，其特征在于：所述的 曝氣裝置(10)通過管道連接羅茨鼓風機(11)。

　　說明書

　　一種新型苯酚廢水處理系統

　　技術領域

　　本實用新型涉及廢水處理技術領域，具體涉及一種新型苯酚廢水處理系 統。

　　背景技術

　　隨著經濟的增長，水污染范圍和程度不斷擴大，嚴重影響了人們的生活 和經濟的可持續發展，目前對于污染成分少、簡單的廢水，可以得到一定程 度的處理，但是苯酚廢水的處理就有一定的難度，目前存在的處理設備在苯 酚處理中的反應強度不是很大，只是單純的自動反應，達不到徹底的處理效 果。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的缺陷和不足，提供一種新型苯酚 廢水處理系統。

　　為實現上述目的，本實用新型采用的技術方案是：

　　本實用新型所述的一種新型苯酚廢水處理系統，包括氧化反應塔，氧化 反應塔連接苯酚廢水儲水罐，苯酚廢水儲水罐連接二氧化氯反應器，氧化反 應塔內設有催化劑，催化劑周圍均布有紫外線光源，氧化反應塔上部連接反 應液收集池，氧化反應塔底部還設有曝氣裝置，所述的氧化反應塔上還設有 固定電機的支架，電機連接有設置在氧化反應塔內攪拌裝置。

　　作為優選的，所述的攪拌裝置包括攪拌軸和設置在上的攪拌槳葉。

　　作為優選的，所述的曝氣裝置通過管道連接羅茨鼓風機。

　　采用上述結構后，本實用新型有益效果為：由于加設了攪拌機構，使得 反應強度得到提高，增強了苯酚廢水的處理效果。
