摘要

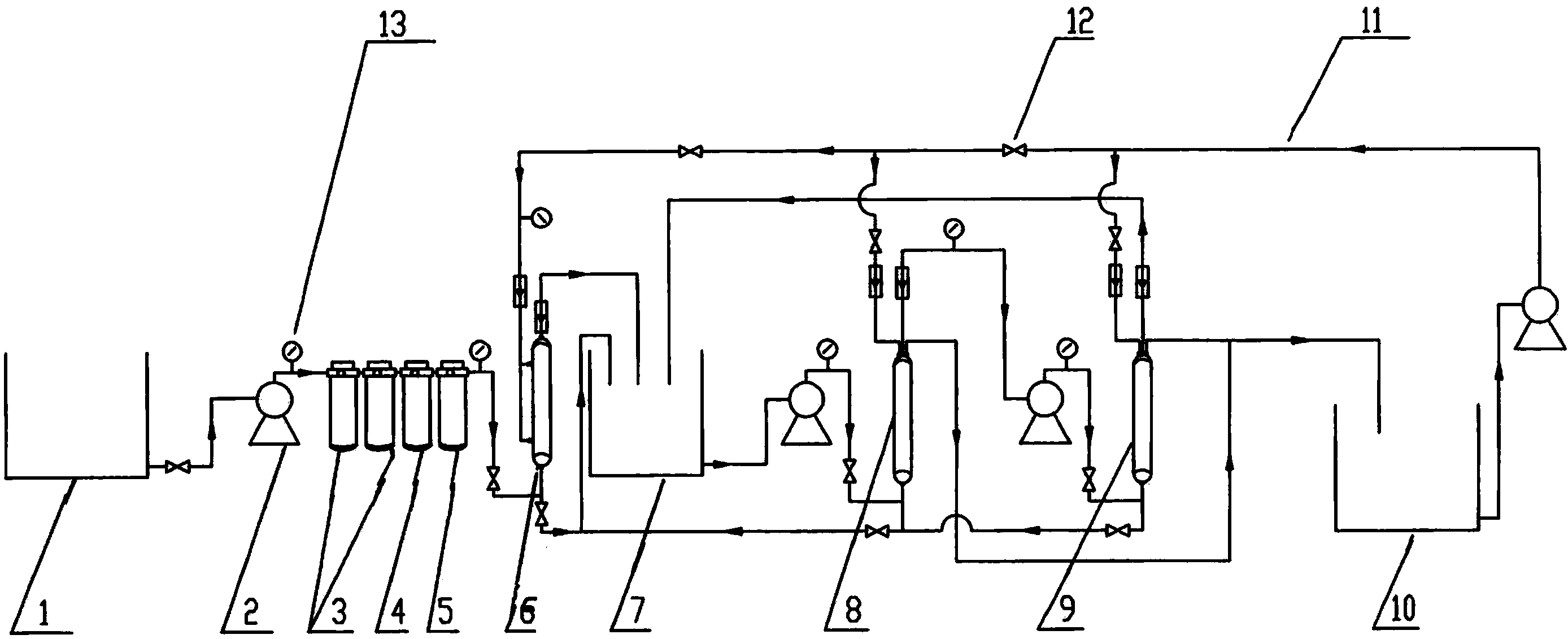

一種畜禽場廢水回收養分的多級過濾裝置，按廢水處理工藝流程由前至后依次串聯有廢水池(1)、增壓泵(2)、兩級粗濾芯(3)、炭濾芯(4)、精濾芯(5)、超濾器(6)、中間池(7)、增壓二泵及低壓納濾器(8)、增壓三泵及高壓納濾器(9)、出水池(10)及反沖洗增壓泵，各部件之間有輸水管(11)串聯，輸水管中有閥門(12)，各增壓泵均有配套的壓力表(13)。本裝置專用于對畜禽場廢水的處理和循環利用，具有即能將污染廢水經處理后可達標排放，又能對糞尿中養分進行濃縮利用的優點，尤其是能有效解決在種植業的非用肥季和種養業不配套情況下的廢水出路問題，在促進規模化養殖業可持續發展和環保方面意義重大。
權利要求書
1.一種畜禽場廢水回收養分的多級過濾裝置，包括水池、 輸液管(11)、過濾器、增壓泵(2)和壓力表(13)，其特征是 按廢水處理工藝流程由前至后依次串聯有廢水池(1)、增壓泵 (2)、兩級粗濾芯(3)、炭濾芯(4)、精濾芯(5)、超濾器(6)、 中間池(7)、增壓二泵及低壓納濾器(8)、增壓三泵及高壓納濾 器(9)、出水池(10)及反沖洗增壓泵，各部件之間有輸水管(11) 串聯，輸水管中有閥門(12)，各增壓泵均有配套的壓力袁(13)， 反沖洗增壓泵與超濾器、中間池、低壓納濾器和高壓納濾器之間 另有專用于反沖洗的輸水管和閥門。
2.如權利要求1所述的畜禽場廢水回收養分的多級過濾裝 置，其特征是所述的粗濾芯(3)、炭濾芯(4)和精濾芯(5)的 規格分別是25-35μm、5-10μm和1-2μm。
3.如權利要求1所述的畜禽場廢水回收養分的多級過濾裝 置，其特征是所述的超濾器(6)中的超濾膜為聚砜膜，規格為 50-150KD。
4.如權利要求1所述的畜禽場廢水回收養分的多級過濾裝 置，其特征是所述的低壓納濾器(8)和高壓納濾器(9)中的納 濾膜均為聚酰胺膜，規格為200-500D，壓力分別增至4-5kg/cm2和9-11kg/cm2。
說明書
畜禽場廢水回收養分的多級過濾裝置
技術領域
本發明涉及一種過濾裝置，具體是對養畜養禽場糞尿及沖洗 水經厭氧發酵后的廢水進行多級過濾回收養分和達標排放水的 裝置。
背景技術
畜禽養殖廢棄物無害化處理和資源化利用是畜禽糞便等污 物處理利用的發展方向和必然趨勢。但我國畜禽養殖場戶主要集 中在農村，存在治理技術單一、處理模式落后、資源利用率低和 不能兼顧資源和環境的綜合效益等問題。為了減少畜禽養殖對環 境產生的污染，國家制定了更為嚴格的《畜禽養殖業水污染物排 放標準》(征求意見稿)擬用以替代GB18596-2001。目前，沼氣 工程技術在規�；笄蒺B(yǎng)殖場排泄物生態化、減量化處理和能源 化、資源化利用中發揮了核心作用，是我國處理畜禽養殖廢水的 主要工藝。
厭氧發酵液是沼氣工程處理畜禽廢水后產生的尚未達到國 家排放標準的有機廢水。但厭氧發酵液還是一種典型的優質有機 肥料，通常呈中偏弱堿性(產甲烷階段的腐熟沼液pH一般為 7.08.5)，除碳素?fù)p失較大(主要是CH4和CO2)外，仍保留 了90%原料營養成分，厭氧發酵液中還含有豐富的微量元素(如 Fe、Zn、Cu、B、Mo等)、多種植物生長素(如赤霉素、吲哚 乙酸等)、B族維生素和某些抗菌素等。施用厭氧發酵液的果蔬 硝酸鹽含量降低、Vc含量提高，品質明顯提升。還有報道揭示， 厭氧發酵液對19種作物的23種病害、19種蟲害具有良好的防 治效果。厭氧發酵液中豐富的營養成分促進農作物生長，較高濃 度的NH3-H或NH4+，大量的VB12、植物激素如赤霉素、吲哚乙 酸和有機酸，特別是丁酸，對病原菌和蟲害有抑制和殺滅作用， 作物抗病蟲害能力增強。另外，厭氧發酵液還具有提高土壤有機 質含量和豐富土壤氮素養分的作用。
近年來，用膜濃縮分離技術或膜分離技術與傳統技術相結合 來處理發酵廢水獲得較好的效果。將膜濃縮分離技術應用到厭氧 發酵液的濃縮富集中來，并改進創新濃縮技術工藝及設備，實現 厭氧發酵液的膜法連續濃縮處理，既大幅減少了其體積，又富集 了其中的營養成分，對實現厭氧發酵液的異地利用和反季節使 用，徹底解決在非用肥季節或種養不配套情況下的厭氧發酵液出 路問題意義重大。
經檢索，關于規�；B(yǎng)殖場廢水處理的相關授權專利較多， 如一種沼液精密過濾裝置及過濾方法(201110117871.8)、畜禽養 殖污染沼液的處理方法(201110211338.8)、一種沼液多組分全過 程資源化的方法(201210301484.4)、一種從沼液中分離生物藥 肥有效成份的方法(200810061050.5)、畜禽養殖污物沼液生態 處理裝置和方法(200810120398.7)、沼液沉淀、曝氣、過濾、 配比、增加水溶氧施肥設備(200910146927.5)等，但是，迄今 未見利用多種過濾裝置，串聯超濾納濾膜組件耦合組裝，用于高 效處理集約化養殖場廢水并回收利用其有效營養成分，而且出水 水質能夠直接達標排放或回用沖欄的一套設備的資料報道和專 利申請公開。
發明內容
本發明要解決的技術問題是設計出一種畜禽場廢水回收養 分的多級過濾裝置。
解決上述技術問題采用如下技術方案：
1、本畜禽場廢水回收養分的多級過濾裝置，包括水池、輸 液管、過濾器、增壓泵和壓力表，其特征是按廢水處理工藝流程 由前至后依次串聯有廢水池、增壓泵、兩級粗濾芯、炭濾芯、精 濾芯、超濾器、中間池、增壓二泵及低壓納濾器、增壓三泵及高 壓納濾器、出水池及反沖洗增壓泵，各部件之間有輸水管串聯， 輸水管中有閥門，各增壓泵均有配套的壓力表，反沖洗增壓泵與 超濾器、中間池、低壓納濾器和高壓納濾器之間另有專用于反沖 洗的輸水管和閥門。
所述的粗濾芯、炭濾芯和精濾芯的規格分別是25-35μm、 5-10μm和1-2μm。
所述的超濾器中的超濾膜為聚砜膜，規格為50-150KD。
所述的低壓納濾器和高壓納濾器中的納濾膜均為聚酰胺膜， 規格為200-500D，壓力分別增至4-5kg/cm2和9-11kg/cm2。
本發明的有益效果是：采用本裝置對畜禽養殖場的畜禽糞 尿、沖洗水、雜物進行厭氧發酵后的廢水，通過多級過濾濃縮， 既可以將嚴重污染的養殖場糞尿水處理成達標排放水，投入再利 用，更能將糞尿中的養分有效濃縮，回收利用，解決在非用肥季 節或種養不配套情況下的養殖廢水出路問題，對規�；B(yǎng)殖業可 持續發展和環境保護意義重大。
