申請日2014.04.24
公開(公告)日2014.11.05
IPC分類號C02F1/44; C02F9/04
摘要
本實用新型公開了一種含鎳廢水三級反滲透處理系統，它包括：通過管路依次相連的原水箱(1)、機械過濾器(3)、活性炭過濾器(4)、精密過濾器(5)、保安過濾器(6)、超濾裝置(8)、一級高壓泵(9)、一級反滲透裝置(10)、中間水箱(11)、二級高壓泵(12)、PH調節裝置(13)、二級反滲透裝置(14)、二級水箱(15)、三級高壓泵(16)、三級反滲透裝置(17)和純水箱(18)。本實用新型結構設計合理，具有純化效率高、產量大、操作使用方便、全自動控制、出水質量穩定等優點。經本實用新型的所制純水的電導率可在5μS/cm以下，電鍍鎳濃縮倍數達到1000倍。不但回收廢水中有用的資源水和硫酸鎳，而且可減少污染物的排放，應用范圍廣泛。
權利要求書
1.一種含鎳廢水三級反滲透處理系統，其特征在于，它包括：通過管路依次相連的原水箱(1)、機械過濾器(3)、活性炭過濾器(4)、精密過濾器(5)、保安過濾器(6)、超濾裝置(8)、一級高壓泵(9)、一級反滲透裝置(10)、中間水箱(11)、二級高壓泵(12)、PH調節裝置(13)、二級反滲透裝置(14)、二級水箱(15)、三級高壓泵(16)、三級反滲透裝置(17)和純水箱(18)。
2.根據權利要求1所述的含鎳廢水三級反滲透處理系統，其特征在于，所述的原水箱(1)和機械過濾器(3)之間設有原水增壓泵(2);所述的保安過濾器(6)和超濾裝置(8)之間設有加壓泵(7)。
3.根據權利要求1所述的含鎳廢水三級反滲透處理系統，其特征在于，所述的保安過濾器(6)的出水口連接清洗泵，清洗泵連接清洗箱，清洗箱連接一級反滲透裝置(10)。
4.根據權利要求1所述的含鎳廢水三級反滲透處理系統，其特征在于，所述的中間水箱(11)連接PH調節裝置(13)。
5.根據權利要求1至4任一項所述的含鎳廢水三級反滲透處理系統，其特征在于，所述的精密過濾器(5)的濾芯為精度為5μ-15μ的濾芯，所述保安過濾器(6)的濾芯為精度為0.5μ-2μ的濾芯。
6.根據權利要求5所述的含鎳廢水三級反滲透處理系統，其特征在于，所述三級反滲透裝置(17)中的三級反滲透膜組件包括反滲透膜，調節閥電導儀、指示燈、壓力表、流量計和配電箱。
說明書
一種含鎳廢水三級反滲透處理系統
技術領域
本實用新型涉及一種廢水處理裝置，具體涉及一種含鎳廢水三級反滲透處理系統，屬于工業廢水處理技術領域。
背景技術
電鍍生產中含鎳廢水主要來自鍍槽翻洗缸角退鍍液、化學液、廢鍍液等，鍍鎳槽液使用時間長后，鐵、銅、鋅等離子會積累，另外某些有機添加劑也會破壞而失掉，從而引起鍍層的各種質量問題。由于鎳資源比較寶貴，大多數電鍍廠都盡可能凈化回用，而且鎳的化合物能刺激人體的精氨酶、羧化酶，引起各種炎癥，傷害心肌和肝臟，同時鎳還是一種致癌物質，因此探索一種有效而又高效經濟的含鎳肥水處理方法，對環境保護意義重大，膜分離技術作為一門高新技術，因其分離高效、節能、無二次污染、操作方便、占地面積少等優點，逐漸在電鍍廢水處理中得到廣泛應用。
發明內容
發明目的：本實用新型的目的是針對現有二級反滲透含鎳廢水處理回用系統的不足，研發設計一種含鎳廢水三級反滲透處理系統，該系統設備成套性好、自動化程度高，可操作性強，能夠代替現有的電解法，電滲析法，電解法，RO膜法或催化法，實現電鍍鎳廢水的在線回用，閉路循環處理的裝置。
技術方案：為了實現以上目的，本實用新型采取的技術方案如下：

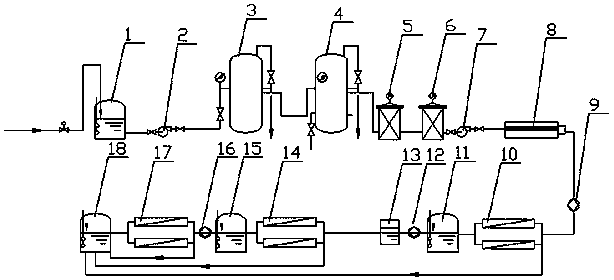

一種含鎳廢水三級反滲透處理系統，它包括：通過管路依次相連的原水箱、機械過濾器、活性炭過濾器、精密過濾器、保安過濾器、超濾裝置、一級高壓泵、一級反滲透裝置、中間水箱、二級高壓泵、PH調節裝置、二級反滲透裝置、二級水箱、三級高壓泵、三級反滲透裝置和純水箱。
其中，原水箱的出水口連接原水增壓泵的進水口、原水增壓泵出水口連接機械過濾器的進水口、機械過濾器出水口連接活性炭過濾器的進水口、活性炭過濾器出水口連接精密過濾器的進水口、精密過濾器出水口連接保安過濾器的進水口、保安過濾器出水口連接加壓泵的進水口、加壓泵出水口連接超濾裝置的進水口、超濾裝置的出水口連接一級高壓泵的進水口、一級高壓泵出水口連接一級反滲透裝置的進水口、一級反滲透裝置淡水出水口連接純水箱的進水口、濃水出水連接中間水箱、中間水箱出水口連接二級高壓泵的進水口、二級高壓泵出水口連接PH調節裝置的進水口、PH調節裝置出水口連接二級反滲透裝置的進水口、二級反滲透裝置淡水出水口連接純水箱的進水口、濃水出水連接二級水箱、二級水箱出水口連接三級高壓泵的進水口、三級高壓泵出水口連接三級反滲透裝置的進水口、三級反滲透裝置淡水出水口連接純水箱的進水口、濃水出水樓連接二級水箱。
作為優選方案，以上所述的含鎳廢水三級反滲透處理系統，所述的原水箱和機械過濾器之間設有原水增壓泵;所述的保安過濾器和超濾裝置之間設有加壓泵。
作為優選方案，以上所述的含鎳廢水三級反滲透處理系統，所述的保安過濾器的出水口連接清洗泵，清洗泵連接清洗箱，清洗箱連接一級反滲透裝置。
作為優選方案，以上所述的含鎳廢水三級反滲透處理系統，所述的中間水箱連接PH調節裝置。
作為優選方案，以上所述的含鎳廢水三級反滲透處理系統，所述的精密過濾器的濾芯為精度為5μ-15μ的濾芯，所述保安過濾器的濾芯為精度為0.5μ-2μ的濾芯。
作為優選方案，以上所述的含鎳廢水三級反滲透處理系統，所述三級反滲透裝置中的三級反滲透膜組件包括反滲透膜，調節閥電導儀、指示燈、壓力表、流量計和配電箱。
以上所述的含鎳廢水三級反滲透處理系統，所述原水箱主要由箱體，開設在箱體上的進水管接口和出水口，所述進水管接口位于箱體上部，出水口設置在箱體下部。
以上所述的含鎳廢水三級反滲透處理系統，所述活性炭過濾器上的進水接管法蘭連接進料口法蘭，進料口法蘭通過緊固螺栓連接在筒體的法蘭上，筒體上法蘭位于筒體上方，筒體內壁設有襯膠層，筒體內設有濾料級活性炭，濾料級活性炭底部設有布水帽隔板，布水帽隔板上設有布水帽，筒體底部設有筒體下法蘭，筒體下法蘭通過緊固螺栓連接下出水接管法蘭。
有益效果：本實用新型和現有技術相比具有以下優點：
本實用新型提供的含鎳廢水三級反滲透處理系統，采用機械過濾器、活性炭凈化器、精密過濾器、保安過濾器和三級反滲透共同完成該廢水的處理系統，結構設計合理，具有成本低、設備占地小、純化效率高、產量大、操作使用方便、全自動控制、出水質量穩定等優點。
經本實用新型的所制純水的電導率可在5μS/cm以下，電鍍鎳濃縮倍數達到800倍。濃縮液和透過液均可回用，不但回收廢水中有用的資源水和硫酸鎳，而且可減少污染物的排放，具有重要的應用價值。
