申請日2014.04.24

　　公開(公告)日2014.10.08

　　IPC分類號C02F9/14

　　摘要

　　本實用新型屬于污水處理環保的技術領域，具體的涉及一種包裝材料生產污水的處理設備。該處理設備污水管連接芬頓物化池Ⅰ，芬頓物化池Ⅰ依次連接調節池和芬頓物化池Ⅱ;芬頓物化池Ⅱ依次連接初沉池、沉砂池和一沉池;一沉池依次連接厭氧池和CASS池清水出口與刮板式蒸發器上部的廢水進口相連。刮板式蒸發器的上部出口通過管道與加熱器進口相連接，刮板式蒸發器的下部出口通過管道及泵與強制循環蒸發器上部進口相連。該處理設備針對污水的成分復雜、有毒有害物質較多、生化性差、含鹽量高的特點，提高處理效率，降低綜合污水處理成本，是一種科學的、合理的、有效的、低成本的污水處理裝置。

　　權利要求書

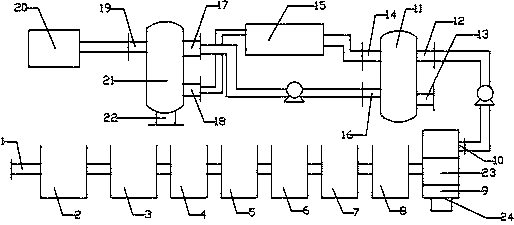

　　1.一種包裝材料生產污水的處理設備，其特征在于，污水管連接芬頓物化池Ⅰ，芬頓物化池Ⅰ通過管道依次連接調節池和芬頓物化池Ⅱ;芬頓物化池Ⅱ通過管道依次連接初沉池、沉砂池和一沉池;一沉池通過管道依次連接厭氧池和CASS池，其中CASS池上部的一側設有清水出口，CASS池中部設有活性炭吸附層，CASS池的底端設有沉泥出口;清水出口與刮板式蒸發器上部的廢水進口相連，刮板式蒸發器的下部設有蒸汽入口，該刮板式蒸發器的上部出口通過管道與加熱器進口相連接，刮板式蒸發器的下部出口通過管道及泵與強制循環蒸發器上部進口相連;加熱器的出口通過管道與強制循環蒸發器下部進口相連;強制循環蒸發器上部出口通過管道與冷凝器相連，該強制循環蒸發器下端設有出鹽口。

　　2.根據權利要求1所述包裝材料生產污水的處理設備，其特征在于，所述芬頓物化池Ⅰ的進水口處設有粗格柵。

　　3.根據權利要求1所述包裝材料生產污水的處理設備，其特征在于，所述泵為強制循環泵。

　　4.根據權利要求1所述包裝材料生產污水的處理設備，其特征在于，所述初沉池的進口處設有細格柵。

　　5.根據權利要求1所述包裝材料生產污水的處理設備，其特征在于，所述CASS池為圓柱體。

　　6.根據權利要求5所述包裝材料生產污水的處理設備，其特征在于，所述CASS池的高徑比為1.0～1.2。

　　說明書

　　一種包裝材料生產污水的處理設備

　　技術領域

　　本實用新型屬于污水處理環保的技術領域，具體的涉及一種包裝材料生產污水的處理設備。

　　背景技術

　　目前現有污水處理在對污水中有機污染物的處理方式有兩種，一種為物化處理，另一種為生化處理;在生化處理工藝中又分為好氧處理、厭氧處理、厭氧和好氧結合處理。在包裝材料生產過程中會產生大量的污水，該種污水中含有種類繁多的有機物，生化性能極低，并且含鹽量高，所以現有裝置對其有機物的處理只能去除其中的一小部分，一般去除率只有12%左右，殘存的大部分將隨出水排放到受納水體，因此不能滿足日益嚴格的環保要求。

　　發明內容

　　本實用新型的目的在于針對現有裝置無法滿足環保要求，對污水處理不徹底的問題，提供了一種包裝材料生產污水的處理設備，該處理設備針對污水的成分復雜、有毒有害物質較多、生化性差、含鹽量高的特點，提高處理效率，降低綜合污水處理成本，是一種科學的、合理的、有效的、低成本的污水處理裝置。

　　本實用新型的技術方案為：一種包裝材料生產污水的處理設備，污水管連接芬頓物化池Ⅰ，芬頓物化池Ⅰ通過管道依次連接調節池和芬頓物化池Ⅱ;芬頓物化池Ⅱ通過管道依次連接初沉池、沉砂池和一沉池;一沉池通過管道依次連接厭氧池和CASS池，其中CASS池上部的一側設有清水出口，該清水出口與刮板式蒸發器上部的廢水進口相連，刮板式蒸發器的下部設有蒸汽入口，該刮板式蒸發器的上部出口通過管道與加熱器進口相連接，刮板式蒸發器的下部出口通過管道及泵與強制循環蒸發器上部進口相連;加熱器的出口通過管道與強制循環蒸發器下部進口相連;強制循環蒸發器上部出口通過管道與冷凝器相連，該強制循環蒸發器下端設有出鹽口;CASS池中部設有活性炭吸附層，CASS池的底端設有沉泥出口。

　　所述芬頓物化池Ⅰ的進水口處設有粗格柵。

　　所述泵為強制循環泵。

　　所述初沉池的進口處設有細格柵。

　　所述CASS池為圓柱體。

　　所述CASS池的高徑比為1.0～1.2。在該高徑比范圍內能保證產生的菌膠團不被打散可有效的避免污泥死角的發生。

　　本實用新型的有益效果為：本實用新型所述的包裝材料生產污水的處理設備是將污水首先通過芬頓物化池Ⅰ進行一次芬頓物化;再經過調節池進行調節B/C比進一步提高污水的生化性，然后經過芬頓物化池Ⅱ進行二次芬頓物化，這樣經過芬頓物化池Ⅰ-調節池-芬頓物化池Ⅱ的過程，符合包裝材料生產污水成分復雜、有毒有害物質較多、生化性差的特點，可以對其進行徹底物化處理。CASS池上部的一側設有清水出口，該清水出口與刮板式蒸發器上部的廢水進口相連，刮板式蒸發器的下部設有蒸汽入口，該刮板式蒸發器的上部出口通過管道與加熱器進口相連接，刮板式蒸發器的下部出口通過管道及泵與強制循環蒸發器上部進口相連;加熱器的出口通過管道與強制循環蒸發器下部進口相連;強制循環蒸發器上部出口通過管道與冷凝器相連，該強制循環蒸發器下端設有出鹽口。采用刮板式蒸發與強制循環蒸發的組合蒸發方式，蒸發動力消耗小，蒸發強度高，蒸發成本低，降低了設備運行的蒸汽耗能，大大降低了企業的生產成本，大大降低了水中的含鹽量，滿足環保要求。

　　綜上所述，所述處理設備針對化工綜合污水的成分復雜、有毒有害物質較多、生化性差、含鹽量高的特點，提高處理效率，降低綜合污水處理成本，是一種科學的、合理的、有效的、低成本的污水處理設備。
