申請日2014.04.24

　　公開(公告)日2014.09.10

　　IPC分類號C02F1/78; C02F9/14

　　摘要

　　本實用新型公開了工廠化養殖循環水處理專用臭氧裝置，包括養殖池、沉淀池、過濾池、生物處理池、調節池，養殖池和沉淀池之間通過第1管路連接，沉淀池和過濾池之間通過第2管路連接，過濾池和生物處理池之間通過第3管路連接，生物處理池和調節池之間通過第4管路連接，調節池和養殖池之間通過第5管路連接，調節池設有臭氧發生裝置，所述臭氧發生裝置包括臭氧發生器、防回水裝置和臭氧溶解混合處理器，臭氧發生器和防回水裝置之間通過第6管路連接，防回水裝置和臭氧溶解混合處理器之間通過第7管路連接。本實用新型臭氧發生器曝氣效果好，使用可靠，可以大幅除低水體循環次數，減輕其它裝置負荷，大幅度降低系統運行成本。

　　權利要求書

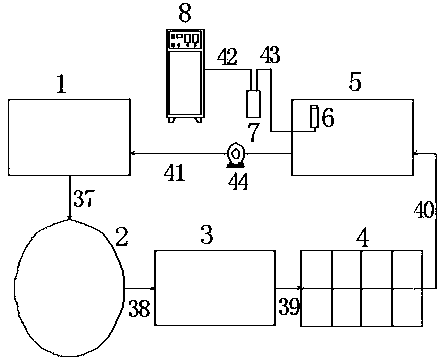

　　1.工廠化養殖循環水處理專用臭氧裝置，包括養殖池(1)、沉淀池(2)、過濾池(3)、生物處理池(4)、調節池(5)，養殖池(1)和沉淀池(2)之間通過第1管路(37)連接，沉淀池(2)和過濾池(3)之間通過第2管路(38)連接，過濾池(3)和生物處理池(4)之間通過第3管路(39)連接，生物處理池(4)和調節池(5)之間通過第4管路(40)連接，調節池(5)和養殖池(1)之間通過第5管路(41)連接，調節池(5)內設有臭氧發生裝置，其特征在于：所述臭氧發生裝置包括臭氧發生器(8)、防回水裝置(7)和臭氧溶解混合處理器(6)，臭氧溶解混合處理器(6)位于調節池(5)的底部，臭氧發生器(8)和防回水裝置(7)之間通過第6管路(42)連接，防回水裝置(7)和臭氧溶解混合處理器(6)之間通過第7管路(43)連接。

　　2.根據權利要求1所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：所述臭氧溶解混合處理器(6)包括筒體(9)，筒體(9)內腔的上端設有上支撐板(11)，筒體(9)內腔的下端設有下支撐板(10)，上支撐板(11)和下支撐板(10)都設有過濾孔，上支撐板(11)和下支撐板(10)之間設有樹脂填料層(12)，筒體(9)的頂端設有網狀的端蓋(24)，筒體(9)的內腔底端設有曝氣頭(13)。

　　3.根據權利要求2所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：所述曝氣頭(13)為孔徑0.2～10微米的燒結不銹鋼濾芯。

　　4.根據權利要求1所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：防回水裝置(7)包括封閉的防回水殼體(14)、牽引桿(15)和出水閥體(25)，出水閥體(25)位于防回水殼體(14)的底部，防回水殼體(14)的頂部設有臭氧入口(18)和臭氧出口(17)，出水閥體(25)的底部設有外排水口(16)，出水閥體(25)的下方側面設有進水口(23)，牽引桿(15)的頂端設有水浮(19)，位于出水閥體(25)的內腔設有活動蓋板(21)，牽引桿(15)的底端與活動蓋板(21)的頂端鉸接，牽引桿(15)通過轉軸(20)鉸接在出水閥體(25)的頂部，活動蓋板(21)位于外排水口(16)的頂端。

　　5.根據權利要求4所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：活動蓋板(21)的底部設有硅膠墊片(22)。

　　6.根據權利要求1、2、3、4或5所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：臭氧發生器(8)包括封閉管狀體的內電極(34)和外電極(33)，外電極(33)外設有第1散熱裝置(26)，外電極(33)內腔設有介質體(29)，介質體(29)的內腔設有內電極(34)，介質體(29)的內壁與內電極(34)的外壁之間設有流體通道(27)，流體通道(27)一端設有通道入口(30)，流體通道(27)的另一端設有通道出口(31)，內電極(34)的內腔為真空并裝有導熱媒質(28)，內電極(34)的內壁設有燒結吸液芯層，或采用毛細化內壁，內電極(34)伸出介質體(29)的內腔并設有第2散熱裝置(32)。

　　7.根據權利要求6所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：所述第1散熱裝置為鰭形散熱器，所述第2散熱裝置為熱管散熱器，或散熱片，或冷水循環裝置。

　　8.根據權利要求7所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：所述毛細化內壁為絲網狀內壁，或溝槽狀內壁，或螺旋狀內壁。

　　9.根據權利要求7所述工廠化養殖循環水處理專用臭氧裝置，其特征在于：所述真空的壓力為1000～10000帕。

　　說明書

　　工廠化養殖循環水處理專用臭氧裝置

　　技術領域

　　本實用新型涉及工廠化養殖循環水處理裝置，尤其涉及工廠化養殖循環水處理專用臭氧裝置。

　　背景技術

　　目前工廠化循環水養殖主要流程一般為：養殖水經沉淀池沉淀，過濾池過濾，生物處理池降解氨氮、去除二氧化碳，調節池的消毒、調溫、增氧后再次進入養殖池循環使用，每日循環次數從6至36次不等，一個系統每小時循環水量從80至1000立方不等。流程中，凈化和恒定水質是核心工藝，消毒工藝是保證水體微生態安全的關鍵。循環水養殖與開放養殖或流水養殖不同，循環水養殖只有極少量新水補充和廢水排放(1%～5%)，水體極易老化，細菌和病毒更容易積累爆發，而養殖密度很高，典型的每立方養殖主體可高達到30公斤，如養殖設施配置和運行不當可能使水體處于高危狀態，存在巨大的養殖風險。

　　傳統的消毒方法沿用紫外線結合臭氧，由于有效殺菌頻段紫外光衰減迅速，很短時間即失效，更重要的是由于養殖水體難以達到紫外線照射作用需要穿透的透明度，實際紫外線消毒成為擺設，除設備投資浪費外，紫外線消毒作用的缺失必然會造成更大的病害風險。

　　由于臭氧消毒更高效，可以溶于水中帶到任何角落，且不受水體性狀的影響，更不用說透明度。 然而臭氧在水中有一定的半衰期，除了臭氧需要更長時間消毒及降解作用外，臭氧也可能被帶入養殖池，魚類等活體對臭氧敏感，低濃度有益，濃度高到一定的量值則可能造成傷害，需要較精確的控制，另外臭氧向水中溶解工藝相對復雜，傳統臭氧水處理工藝并不適用于工廠化循環水養殖，比如水曝氣法需要水深至少6～8米才會有效洗氣溶解，而工廠化養殖行業可用水深最大才2.5米，管道加壓射流氧化塔法必須使主水流升壓到至少1.2公斤壓力以上方才有效果，而循環水養殖行業由于循環水體很大，一般均采用低揚程大流量水泵以降低動力消耗，因此該法不適用。

　　目前某些工廠化循環水養殖工程中嘗試使用如下工藝：將臭氧氣體引至于調節池中的潛水曝氣機，利用曝氣機空氣吸入口將臭氧一起帶入水中混合。實踐和理論均證明這一方法不可采用。由于曝氣空氣吸入量相比臭氧氣量大很多，其比值幾百倍，致使臭氧在混合氣體中分壓極低，氣體溶于水與其在總氣體中分壓成正比，故而臭氧僅極少部分溶于水中，絕大部分直接逸散于空間，造成養殖區空氣中臭氧濃度很高，工作人員不能較長時間滯留。

　　發明內容

　　本實用新型所要解決的技術問題是：提供一種使用效果好，工作可靠的工廠化養殖循環水處理專用臭氧裝置。

　　本實用新型的技術解決方案是：

　　工廠化養殖循環水處理專用臭氧裝置，包括養殖池、沉淀池、過濾池、生物處理池、調節池，養殖池和沉淀池之間通過第1管路連接，沉淀池和過濾池之間通過第2管路連接，過濾池和生物處理池之間通過第3管路連接，生物處理池和調節池之間通過第4管路連接，調節池和養殖池之間通過第5管路連接，調節池設有臭氧發生裝置，所述臭氧發生裝置包括臭氧發生器、防回水裝置和臭氧溶解混合處理器，臭氧發生器和防回水裝置之間通過第6管路連接，防回水裝置和臭氧溶解混合處理器之間通過第7管路連接。

　　上述臭氧溶解混合處理器包括筒體，筒體內腔的上端設有上支撐板，筒體內腔的下端設有下支撐板，上支撐板和下支撐板都設有過濾孔，上支撐板和下支撐板之間設有樹脂填料層，筒體的頂端設有網狀的端蓋，筒體的內腔底端設有曝氣頭。

　　上述曝氣頭為孔徑0.2～10微米的燒結不銹鋼濾芯。

　　上述防回水裝置包括封閉的防回水殼體、牽引桿和出水閥體，出水閥體位于防回水殼體的底部，防回水殼體的頂部設有臭氧入口和臭氧出口，出水閥體的底部設有外排水口，出水閥體的下方側面設有進水口，牽引桿的頂端設有水浮，位于出水閥體的內腔設有活動蓋板，牽引桿的底端與活動蓋板的頂端鉸接，牽引桿通過轉軸鉸接在出水閥體的頂部，活動蓋板位于外排水口的頂端。

　　作為改進，上述活動蓋板的底部設有硅膠墊片。

　　上述臭氧發生器包括封閉管狀體的內電極和外電極，外電極外設有第1散熱裝置，外電極內腔設有介質體，介質體的內腔設有內電極，介質體的內壁與內電極的外壁之間設有流體通道，流體通道一端設有通道入口，流體通道的另一端設有通道出口，內電極的內腔為真空并裝有導熱媒質，內電極的內壁設有燒結吸液芯層，或采用毛細化內壁，內電極伸出介質體的內腔并設有第2散熱裝置。

　　上述第1散熱裝置為鰭形散熱器，所述第2散熱裝置為熱管散熱器，或散熱片，或冷水循環裝置。

　　上述毛細化內壁為絲網狀內壁，或溝槽狀內壁，或螺旋狀內壁。

　　上述真空的壓力為1000～10000帕。

　　本實用新型的技術效果是：本實用新型在調節池設有臭氧發生裝置，所述臭氧發生裝置包括臭氧發生器、防回水裝置和臭氧溶解混合處理器，臭氧發生器和防回水裝置之間通過第6管路連接，防回水裝置和臭氧溶解混合處理器之間通過第7管路連接。臭氧發生器所制取的臭氧氣體通過防回水裝置輸送至配置于調節池底部的臭氧溶解混合處理器，通過臭氧溶解混合處理器將臭氧高效溶于水中，再進一步擴散于整個水體，完成消毒過程。臭氧氣體由曝氣頭進入，形成密集的微小氣泡進入氣液混合溶解層。溶解層樹脂填料的作用是延長氣泡和水的接觸面積和接觸時間，氣泡上升過程中會在樹脂表面滯留，有效延長了氣水融合時間。端蓋不銹鋼網的作用是為了完成臭氧和池水的水氣交換，另外，氣泡上升逸出時對形成的大氣泡進行二次切割，增加水氣的接觸面積。因此，本實用新型臭氧發生器曝氣效果好，使用可靠。本實用新型防回水裝置在流程中不應缺省，兼具防水與疏水保護雙重功能，從而使臭氧匹配工藝更安全簡單，避免臭氧發生器被破壞。

　　本實用新型內電極為封閉的管狀體，管狀體的內腔為真空狀態并裝有導熱媒質，所述管狀體的內壁設有燒結吸液芯層，或管狀體的內壁采用毛細化內壁，管狀體伸出介質體的內腔并設有第2散熱裝置。當電極發熱至導熱媒質相變溫度時，導熱媒質瞬間氣化蒸發，由于相變吸熱巨大，瞬間將電極溫度降低，氣化后導熱媒質充滿管狀體內腔并迅速上升至第2散熱裝置的上方，由第2散熱裝置將導熱媒質溫度降低，當溫度降至導熱媒質液化相變溫度時放出氣化熱重新變?yōu)橐后w，由管狀體內壁回流至下部，周而復始，從而使發熱電極溫度保持在導熱媒質相變點區域，臭氧發生裝置維持在穩定的工作狀態，即高產率，高濃度，恒產率，恒濃度。由此可知，本實用新型臭氧發生器散熱效率高，體積小，結構簡單，工作可靠，易于推廣使用，臭氧恒產率和恒濃度。可以大幅除低水體循環次數，減輕其它裝置負荷，大幅度降低系統運行成本。
