申請日2014.04.24

　　公開(公告)日2014.09.03

　　IPC分類號C02F1/52; C02F3/02

　　摘要

　　本實用新型提供了一種太陽能污水一體化處理裝置，包括同軸布置的污水處理外筒和設置于污水處理外筒內部的污水處理內筒，污水處理內筒的底部與污水處理外筒連通。二者之間的圍成間隙為污水的回流通道。污水處理外筒內環繞其內壁設置有固設于內壁的分水堰，分水堰與污水處理外筒內壁之間圍設成排水槽。污水通過污水進水管排入到污水處理內筒內進行曝氣反應，反應后的污水經回流通道流入排水槽通過出水管排出，污水的曝氣和回流在同一個設備內即可進行，整個設備結構簡單，利于實現在小范圍的農村或度假村使用，降低分散用戶的污水處理難度。

　　權利要求書

　　1.一種太陽能污水一體化處理裝置，其特征在于，包括同軸布置的污水處理外筒和設置于所述污水處理外筒內部的污水處理內筒，所述污水處理內筒的底部與所述污水處理外筒連通;

　　所述污水處理外筒內環繞其內壁設置有固設于所述內壁的分水堰，所述分水堰與所述污水處理外筒內壁之間圍設成排水槽;

　　還包括伸入到所述污水處理內筒內的污水進水管和與所述排水槽連通并連通到所述污水處理外筒外的出水管。

　　2.根據權利要求1所述的太陽能污水一體化處理裝置，其特征在于，所述污水處理內筒的底部邊緣設置有由外至內內徑逐漸變大的回流擋板，所述回流擋板與所述污水處理外筒之間的間距小于所述污水處理內筒側壁與所述污水處理外筒之間的間距。

　　3.根據權利要求2所述的太陽能污水一體化處理裝置，其特征在于，所述分水堰的頂部邊緣設置有鋸齒狀的阻物擋板。

　　4.根據權利要求1所述的太陽能污水一體化處理裝置，其特征在于，還包括伸入所述污水處理內筒內的曝氣系統，所述曝氣系統包括設置于所述污水處理內筒頂部的電機箱，設置于所述電機箱內的曝氣機和蓄電池，所述曝氣機包括伸入至所述污水處理內筒內的曝氣管路。

　　5.根據權利要求4所述的太陽能污水一體化處理裝置，其特征在于，所述曝氣管路包括伸入至所述污水處理內筒底部的曝氣主管，以及與所述曝氣主管的端部連通并沿所述污水處理內筒的徑向分布的多根曝氣支管。

　　6.根據權利要求4所述的太陽能污水一體化處理裝置，其特征在于，所述蓄電池為膠體免維護蓄電池或鉛酸蓄電池。

　　7.根據權利要求4所述的太陽能污水一體化處理裝置，其特征在于，所述電機箱外設置有伸出至所述污水處理外筒的頂部的太陽能支架，以及固設于所述太陽能支架端部并與所述電機箱電連通的太陽能采集裝置，以及設置于所述太陽能采集裝置上的電控箱。

　　8.根據權利要求7所述的太陽能污水一體化處理裝置，其特征在于，所述太陽能采集裝置為太陽能光伏板，所述電控箱固設于所述太陽能光伏板的背部端板上。

　　9.根據權利要求1所述的太陽能污水一體化處理裝置，其特征在于，所述污水處理外筒的頂部開設有多個觀察孔，所述觀察孔上設置有對其進行封閉的封堵蓋。

　　10.根據權利要求1所述的太陽能污水一體化處理裝置，其特征在于，所述污水處理外筒和所述污水處理內筒為PVC、ABS或玻璃鋼材質制備的處理筒。

　　說明書

　　太陽能污水一體化處理裝置

　　技術領域

　　本實用新型涉及污水處理設備技術領域，更具體地說，涉及一種太陽能污水一體化處理裝置。

　　背景技術

　　隨著現代工業的發展和人類活動的加劇，產生的污染物遠遠超過環境的自凈能力，環境污染日益加重，人們通過人工環境努力消除這些污染，加強了水污染防治的力度，各種水處理方法和工藝也應運而生。

　　常見的污水生化處理系統的曝氣池和沉淀池分開建設，沉淀池的污泥通過水泵部分回流到曝氣池，以提高微生物種族數量，即污泥濃度。采用分建結構的污水生化處理系統的構造一方面設備零碎，結構上不夠緊湊，占地面積大，另一方面，曝氣池和沉淀池需要分開砌筑池體，布設較長的管道連接，投資成本相對較大。

　　對于一些偏遠分散的用戶，其日均產污水量較小，如果采用分建式的曝氣池和沉淀池，成本較高，不夠經濟。同時，常規的動力污水處理技術需要用電力驅動，需要人員管理和維修，對于偏遠地區不是非常方便。

　　因此，如何降低分散用戶的污水處理難度，是目前本領域技術人員亟待解決的問題。

　　實用新型內容

　　有鑒于此，本實用新型提供了一種太陽能污水一體化處理裝置，以實現降低分散用戶的污水處理難度。

　　為了達到上述目的，本實用新型提供如下技術方案：

　　一種太陽能污水一體化處理裝置，包括同軸布置的污水處理外筒和設置于所述污水處理外筒內部的污水處理內筒，所述污水處理內筒的底部與所述污水處理外筒連通;

　　所述污水處理外筒內環繞其內壁設置有固設于所述內壁的分水堰，所述分水堰與所述污水處理外筒內壁之間圍設成排水槽;

　　還包括伸入到所述污水處理內筒內的污水進水管和與所述排水槽連通并連通到所述污水處理外筒外的出水管。

　　優選地，在上述太陽能污水一體化處理裝置中，所述污水處理內筒的底部邊緣設置有由外至內內徑逐漸變大的回流擋板，所述回流擋板與所述污水處理外筒之間的間距小于所述污水處理內筒側壁與所述污水處理外筒之間的間距。

　　優選地，在上述太陽能污水一體化處理裝置中，所述分水堰的頂部邊緣設置有鋸齒狀的阻物擋板。

　　優選地，在上述太陽能污水一體化處理裝置中，還包括伸入所述污水處理內筒內的曝氣系統，所述曝氣系統包括設置于所述污水處理內筒頂部的電機箱，設置于所述電機箱內的曝氣機和蓄電池，所述曝氣機包括伸入至所述污水處理內筒內的曝氣管路。

　　優選地，在上述太陽能污水一體化處理裝置中，所述曝氣管路包括伸入至所述污水處理內筒底部的曝氣主管，以及與所述曝氣主管的端部連通并沿所述污水處理內筒的徑向分布的多根曝氣支管。

　　優選地，在上述太陽能污水一體化處理裝置中，所述蓄電池為膠體免維護蓄電池或鉛酸蓄電池。

　　優選地，在上述太陽能污水一體化處理裝置中，所述電機箱外設置有伸出至所述污水處理外筒的頂部的太陽能支架，以及固設于所述太陽能支架端部并與所述電機箱電連通的太陽能采集裝置，以及設置于所述太陽能采集裝置上的電控箱。

　　優選地，在上述太陽能污水一體化處理裝置中，所述太陽能采集裝置為太陽能光伏板，所述電控箱固設于所述太陽能光伏板的背部端板上。

　　優選地，在上述太陽能污水一體化處理裝置中，所述污水處理外筒的頂部開設有多個觀察孔，所述觀察孔上設置有對其進行封閉的封堵蓋。

　　優選地，在上述太陽能污水一體化處理裝置中，所述污水處理外筒和所述污水處理內筒為PVC、ABS或玻璃鋼材質制備的處理筒。

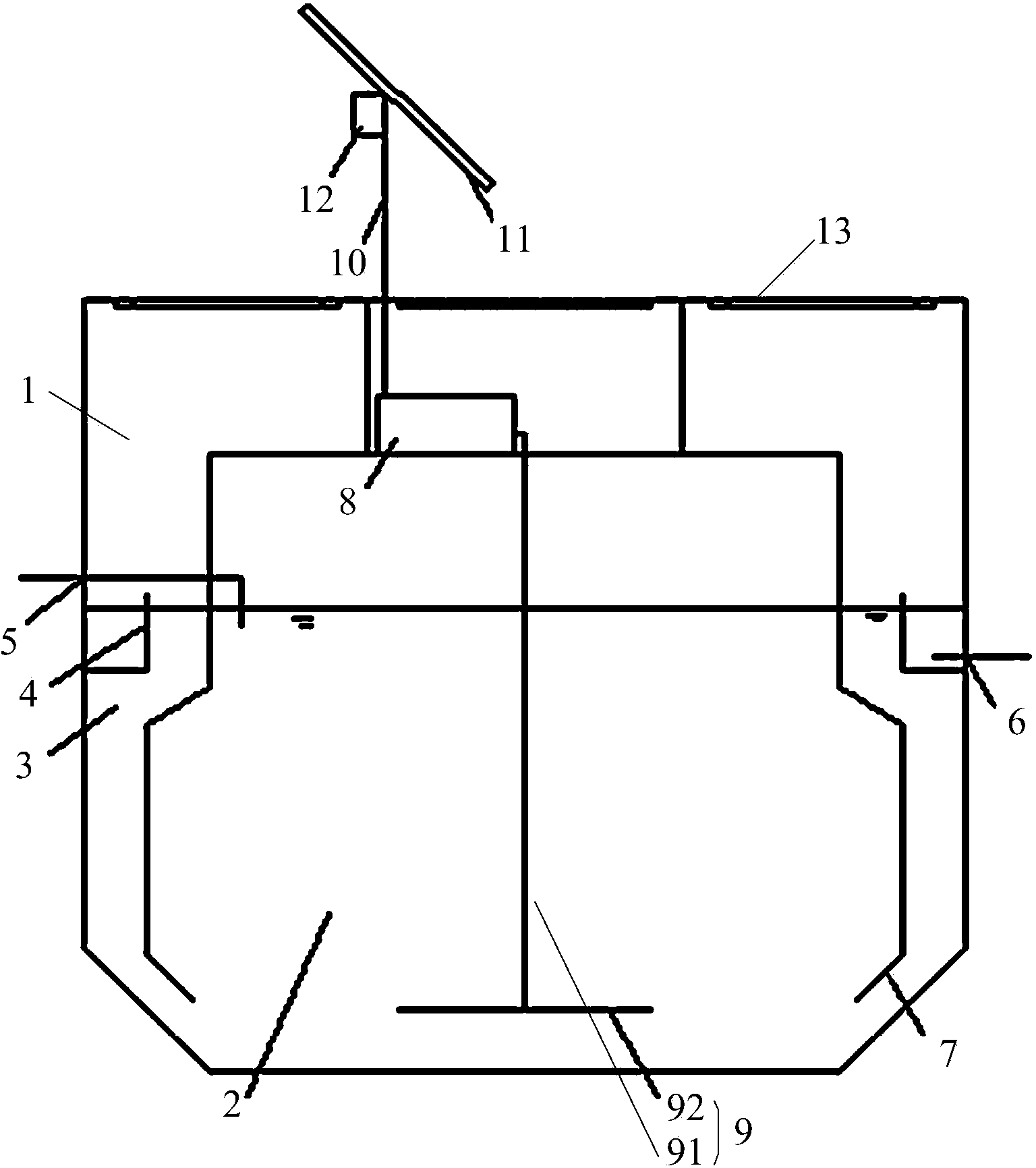

　　本實用新型提供的太陽能污水一體化處理裝置，包括同軸布置的污水處理外筒和設置于污水處理外筒內部的污水處理內筒，污水處理內筒的底部與污水處理外筒連通。污水處理外筒和污水處理內筒同軸布置，污水處理內筒套設在污水處理外筒內，污水處理內筒的底部連通污水處理外筒，使得二者之間的圍成間隙為污水的回流通道，污水注入到污水處理內筒后，可通過二者的間隙流到二者之間。污水處理外筒內環繞其內壁設置有固設于內壁的分水堰，分水堰與污水處理外筒內壁之間圍設成排水槽。污水處理外筒的內壁設置分水堰，通過向污水處理內筒內注入污水后，隨著污水的注入水面逐漸上升，污水的水面超過分水堰的高度后，一部分污水流入到分水堰與污水處理外筒之間的排水槽內。

　　還包括伸入到污水處理內筒內的污水進水管和與排水槽連通并連通到污水處理外筒外的出水管。污水通過污水進水管排入到污水處理內筒內進行曝氣反應，反應后的污水經污水處理內筒和污水處理外筒之間的回流間隙流入到分水堰內，經與分水堰的排水槽連通的出水管排出，通過污水處理外筒和污水處理內筒套裝的結構設置，使得污水的曝氣和回流在同一個設備內即可進行，整個設備結構簡單，利于實現在小范圍的農村或度假村使用，降低分散用戶的污水處理難度。
