申請日2014.04.24

　　公開(公告)日2014.08.20

　　IPC分類號C02F1/42; C02F101/16; C02F1/58; C02F1/28

　　摘要

　　一種小型污水快速除銨離子設備，涉及一種污水快速除銨離子設備。本實用新型為了解決現有污水處理設備無法對銨離子進行快速有效的去除的問題。本實用新型的反沖洗水泵的一端通過第一管路與反沖洗水箱連接，反沖洗水泵的另一端通過第二管路與設備池體底部連通，曝氣泵通過第三管路與設備池體的底部連通，曝氣頭安裝在設備池體內且與第三管路連接，沸石層填充在設備池體內，進水管和反沖洗出水管與設備池體的上部連通，出水管與設備池體的下部連通，沸石層的沸石粒徑為1mm-5mm，出水管、進水管、反沖洗出水管、第一管路和第二管路上均安裝有閥門。本實用新型用于去除污水中的銨離子。

　　權利要求書

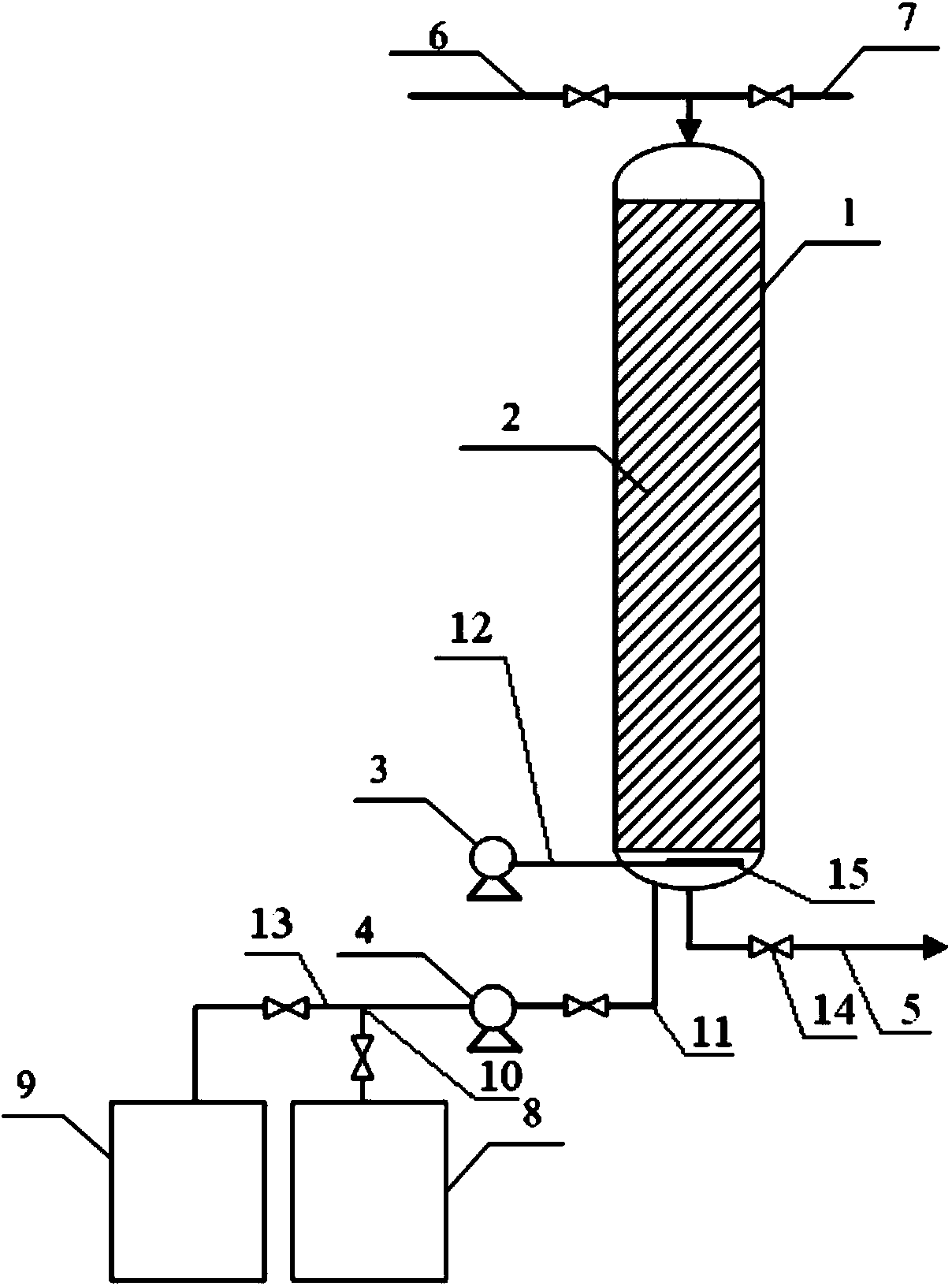

　　1.一種小型污水快速除銨離子設備，其特征在于：包括設備池體(1)、 沸石層(2)、曝氣泵(3)、反沖洗水泵(4)、出水管(5)、進水管(6)、反 沖洗出水管(7)、反沖洗水箱(8)和多個閥門(14);反沖洗水泵(4)的一 端通過第一管路(10)與反沖洗水箱(8)連接，反沖洗水泵(4)的另一端 通過第二管路(11)與設備池體(1)底部連通，所述曝氣泵(3)通過第三 管路(12)與設備池體(1)的底部連通，曝氣頭(15)安裝在設備池體(1) 內且與第三管路(12)連接，沸石層(2)填充在設備池體(1)內，進水管 (6)和反沖洗出水管(7)與設備池體(1)的上部連通，出水管(5)與設 備池體(1)的下部連通，所述沸石層(2)的沸石粒徑為1mm-5mm，出水 管(5)、進水管(6)、反沖洗出水管(7)、第一管路(10)和第二管路(11) 上均安裝有閥門(14)。

　　2.根據權利要求1所述的一種小型污水快速除銨離子設備，其特征在于： 所述小型污水快速除銨離子設備還包括再生液箱(9)，所述再生液箱(9)通 過第四管路(13)與第一管路(10)連通，第四管路(13)上設置有閥門， 再生液箱(9)內注有再生液，所述再生液為濃鹽水再生液，濃鹽水再生液的 質量濃度為3%。

　　3.根據權利要求2所述的一種小型污水快速除銨離子設備，其特征在于： 所述沸石層(2)的高度為2m-3m。

　　說明書

　　一種小型污水快速除銨離子設備

　　技術領域

　　本實用新型涉及一種污水快速除銨離子設備，具體涉及一種小型污水快 速除銨離子設備，屬于污水處理技術領域。

　　背景技術

　　隨著我國經濟高速發展，部分污水直接排放至受納水體中。這部分污水的 排放不僅污染了環境和水源，更加劇了水質惡化。目前污水中BOD有機污染 物經二級處理后已基本得到有效的控制，但是由銨離子營養物質引起的水體水 華、赤潮等富營養化現象卻逐漸加重，嚴格控制銨離子營養性污染物的排放指 標已成為業界的普遍共識，生活污水脫氨氮技術逐漸成為污水處理的熱點問 題。

　　傳統上生物法去除氨氮工藝，普遍存在投資大、占地面積大、難以實現氨 氮完全去除等缺點，尋求一種提高氨氮去除率的新設備勢在必行。

　　實用新型內容

　　本實用新型為了解決現有污水處理設備無法對銨離子進行快速有效的去 除的問題，進而提供一種小型污水快速除銨離子設備。

　　本實用新型為了解決上述技術問題所采取的技術方案是：

　　本實用新型所述一種小型污水快速除銨離子設備包括設備池體、沸石層、 曝氣泵、反沖洗水泵、出水管、進水管、反沖洗出水管、反沖洗水箱和多個 閥門;反沖洗水泵的一端通過第一管路與反沖洗水箱連接，反沖洗水泵的另 一端通過第二管路與設備池體底部連通，所述曝氣泵通過第三管路與設備池 體的底部連通，曝氣頭安裝在設備池體內且與第三管路連接，沸石層填充在 設備池體內，進水管和反沖洗出水管與設備池體的上部連通，出水管與設備 池體的下部連通，所述沸石層的沸石粒徑為1mm-5mm，出水管、進水管、 反沖洗出水管、第一管路和第二管路上均安裝有閥門。

　　曝氣泵向設備池體中曝氣，提供沸石流化的動力，污水從進水管流入， 在重力作用下流過沸石層，污水中的氨氮通過離子交換作用得以去除，由于 沸石的粒徑較小(1mm-5mm)，具有比較大的比表面積，可實現快速吸附去 除銨離子。

　　優選的：所述一種小型污水快速除銨離子設備還包括再生液箱，所述再 生液箱通過第四管路與第一管路連通，第四管路上設置有閥門，再生液箱內 注有再生液，所述再生液為濃鹽水再生液，濃鹽水再生液的質量濃度為3%。 沸石再生工藝，采用濃鹽水再生液再生工藝，可長期循環使用。具有操作費 用小、占地面積小、處理效率高的優點。

　　優選的：所述沸石層的高度為2m-3m。

　　本實用新型與現有技術相比具有以下效果：

　　本實用新型的小型污水快速除銨離子設備利用沸石進行銨離子去除，沸 石作為一種呈結晶離子型架狀結構的多孔鋁硅酸鹽，對銨離子(NH4+)具有 特殊的離子交換和吸附性能。本實用新型的小型污水快速除銨離子設備采用 沸石作為設備的載體，沸石粒徑小，系統處于流化狀態，具有離子交換效率 高、出水水質好、氨氮去除率高、占地面積小、運行成本低的優點。沸石對 銨離子具有較高的選擇性，利用沸石吸附銨離子技術，推廣了沸石在污水處 理領域的應用。
